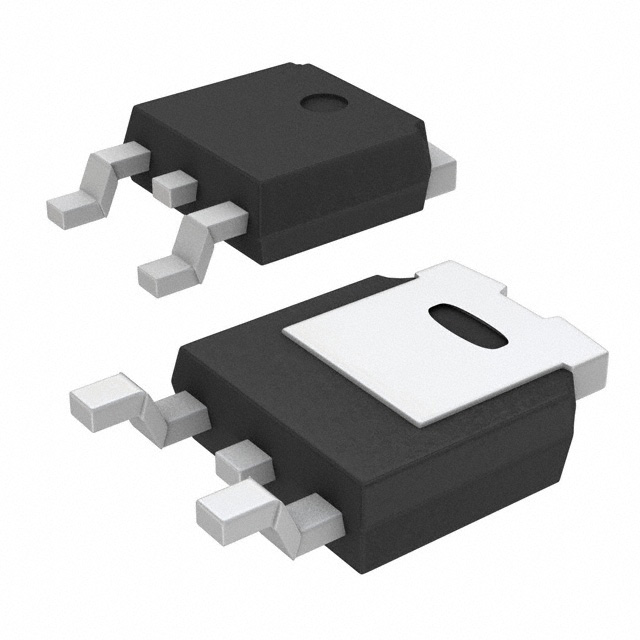

LM317MDT

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 65dB/80dB 10mA 正极 Adjustable 500mA 1 1.2V 37V 40V 0.10% 0.01% TO-252 贴片安装
供应商型号: CEI-LM317MDT
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS LDO稳压器 LM317MDT

LM317MDT概述


    产品简介


    LM217M/LM317M 调压器
    LM217M 和 LM317M 是意法半导体(STMicroelectronics)推出的正向可调电压调节器,适用于需要稳定输出电压的各种应用场景。该系列产品采用 TO-220 和 DPAK 封装,可以提供高达 500mA 的负载电流,输出电压可在 1.2V 到 37V 的范围内调节。这些芯片特别适合于需要灵活输出电压的应用场合,如电源模块、测试设备及工业控制系统。

    技术参数


    - 输出电压范围:1.2V 至 37V
    - 最大输出电流:500mA
    - 输入-输出差分电压:40V
    - 最大功耗:内部限制
    - 工作温度范围:对于 LM217M 为 -40°C 至 125°C;对于 LM317M 为 0°C 至 125°C
    - 存储温度范围:-55°C 至 150°C
    - 热阻:
    - 结-壳热阻:最大 8°C/W(TO-220),3°C/W(DPAK)
    - 结-环境热阻:最大 100°C/W(TO-220),50°C/W(DPAK)
    - 线性调整率:通常 0.01%/V 至 0.04%/V
    - 负载调整率:5mV 至 25mV(VO≤5V),0.1% 至 0.5%/VO(VO≥5V)
    - 参考电压:1.2V 至 1.3V
    - 最大启动电流:50µA 至 100µA
    - 最小负载电流:3.5mA 至 10mA
    - 输出噪声电压:0.003%(VO 的百分比)

    产品特点和优势


    - 浮动操作:支持高电压应用,最高输入-输出差分电压可达 40V。
    - 内部保护机制:具有热过载保护和短路保护功能,确保安全可靠的操作。
    - 易于使用:通过简单的电阻分压器设置输出电压,无需多款固定电压调节器,简化了设计并减少了库存成本。
    - 高精度:具有较低的线性调整率和负载调整率,保证了高精度的输出电压稳定性。
    - 高可靠性:具备内部保护机制,能够应对过载和短路情况,延长使用寿命。

    应用案例和使用建议


    应用案例
    - 电源模块:为各种电子设备提供稳定的直流输出,如医疗设备、测试仪器等。
    - 工业控制系统:用于监控和调节工业过程中的电力供应,如传感器和执行器的供电。
    - 测试设备:在实验室环境中用于电源的测试和校准。
    使用建议
    - 优化负载调节:确保 R1 电阻尽可能靠近调节器,而 R2 的接地端接近负载的接地端,以提高负载调节性能。
    - 外部电容选择:为了减少纹波并提高稳定性,建议使用 1μF 钽电容作为输入旁路电容和 10μF 电容用于调节终端的旁路。
    - 保护二极管:如果输出电压超过 25V 或外接电容值较大,建议使用保护二极管防止电容器放电导致的问题。

    兼容性和支持


    LM217M 和 LM317M 可以与其他标准电子元件和设备配合使用,由于其浮动操作特性,适用于不同类型的电源系统。制造商提供详尽的技术支持,包括产品手册、设计指南和常见问题解答,确保用户能够轻松上手。

    常见问题与解决方案


    1. 问:如何选择合适的电阻值?
    - 答:根据所需输出电压计算 R1 和 R2 的值,公式为:VO = VREF (1 + R2/R1) + IADJ R2。
    2. 问:如何提高负载调节性能?
    - 答:将 R1 电阻放置在靠近调节器的位置,同时确保 R2 的接地端靠近负载的接地端。
    3. 问:在何种情况下需要添加保护二极管?
    - 答:当输出电压超过 25V 或外接电容值较大时,建议添加保护二极管以防止电容器放电。

    总结和推荐


    综合评估
    LM217M 和 LM317M 调压器具有广泛的输出电压范围和较高的输出电流能力,具备高精度和低噪声的优点,适用于多种电子设备和系统。它们的浮动操作特性和内置保护机制使其成为高可靠性和安全性要求的应用的理想选择。
    推荐
    鉴于其优良的性能和易用性,强烈推荐工程师和技术人员在设计需要稳定输出电压的电路时使用 LM217M 和 LM317M 调压器。这些产品不仅提供了可靠的电源管理解决方案,还大大简化了设计过程,减少了物料清单的成本。

LM317MDT参数

参数
输出类型 Adjustable
最小输入电压 -
线路调节 0.01%
负载调节 0.10%
极性 正极
稳压器数量 1
最小输出电压 1.2V
输出电流 500mA
最大压差@电流 -
最大输入电压 40V
纹波抑制-PSRR 65dB/80dB
最大输出电压 37V
Iq-静态电流 10mA
6.6mm(Max)
6.2mm(Max)
2.63mm(Max)
通用封装 TO-252
安装方式 贴片安装
零件状态 停产
包装方式 管装
