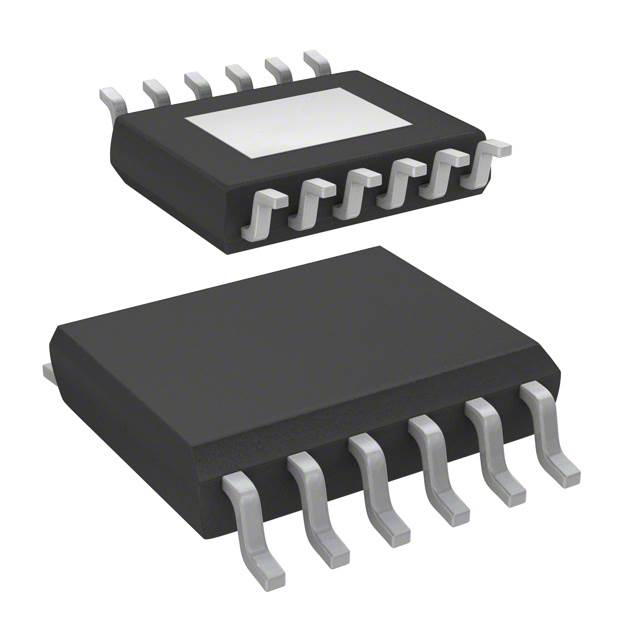

L4995JTR

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 55dB(100Hz) 3μA 正极 fixed 500mA 1 4.9V 5.1V 31V 500mV 25mV 25mV SOIC-12 贴片安装
供应商型号: L4995JTR
供应商: 国内现货
标准整包数: 2500
STMICROELECTRONICS LDO稳压器 L4995JTR

L4995JTR概述

    L4995 5V Automotive Voltage Regulator

    产品简介


    L4995是一款专为汽车应用设计的单片集成5V低功耗电压调节器,最大输出电流可达500mA。该产品提供两种封装形式:PowerSSO-12和PowerSSO-24。其核心功能包括低功耗、低电压降、复位电路和看门狗定时器等,广泛应用于微处理器系统和其他需要稳定电源供应的应用场合。

    技术参数


    - 供电电压范围: 5.6V 至 31V
    - 最大输出电压精度: ±2%
    - 最大电压降: 500mV @ 400mA
    - 输出电流: 最大500mA
    - 静态电流: 3µA(禁用时)
    - 绝对最大额定值:
    - 输入电流: 内部限流
    - 热保护温度: 150°C
    - 热保护温度迟滞: 10°C
    - 工作温度范围: -40°C 至 150°C
    - ESD防护: HBM模式 ±2kV,CDM模式 750V

    产品特点和优势


    L4995具有多种独特功能,使其在汽车电子和工业应用中表现出色。其主要优势包括:
    - 低功耗: 静态电流低至3µA,非常适合电池供电系统。
    - 高可靠性: AEC-Q100认证,适用于汽车电子应用。
    - 多功能性: 集成了复位和看门狗定时器功能,简化系统设计。
    - 宽工作温度范围: 支持从-40°C到150°C的工作温度范围,适合严苛环境下的应用。

    应用案例和使用建议


    L4995可以用于多种应用场景,例如汽车电子控制单元(ECU)、通信设备和工业控制系统等。具体建议如下:
    - 散热管理: 在安装时,确保有足够的散热措施,特别是在高功率应用中。
    - PCB布局: 设计时要注意关键引脚(如EN、VCR、VCW)的布局,以避免电磁干扰。
    - 复位电路: 配合外部电容可编程复位脉冲延迟,增强系统的稳定性。

    兼容性和支持


    L4995兼容多种封装和配置,包括PowerSSO-12和PowerSSO-24,不同型号之间可通过引脚兼容性实现功能选择。厂商提供了详细的技术支持和文档,帮助用户进行选型和应用设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保外部陶瓷电容容量足够,推荐使用≥100nF。 |
    | 看门狗不工作 | 检查外部电容连接是否正确,调整电容值以匹配所需时间常数。 |

    总结和推荐


    L4995是一款出色的5V低功耗电压调节器,具备宽电压范围、高精度和多功能集成的特点,适用于多种复杂环境的应用。其高可靠性、多功能性和良好的技术支持使其成为市场上极具竞争力的产品之一。因此,强烈推荐给需要稳定电源供应的各类应用场合。

L4995JTR参数

参数
负载调节 25mV
纹波抑制-PSRR 55dB(100Hz)
输出类型 fixed
Iq-静态电流 3μA
稳压器数量 1
最小输入电压 -
最小输出电压 4.9V
线路调节 25mV
极性 正极
输出电流 500mA
最大输入电压 31V
最大压差@电流 500mV
最大输出电压 5.1V
5mm(Max)
4mm(Max)
1.65mm(Max)
通用封装 SOIC-12
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L4995JTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L4995JTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS L4995JTR L4995JTR数据手册

L4995JTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
