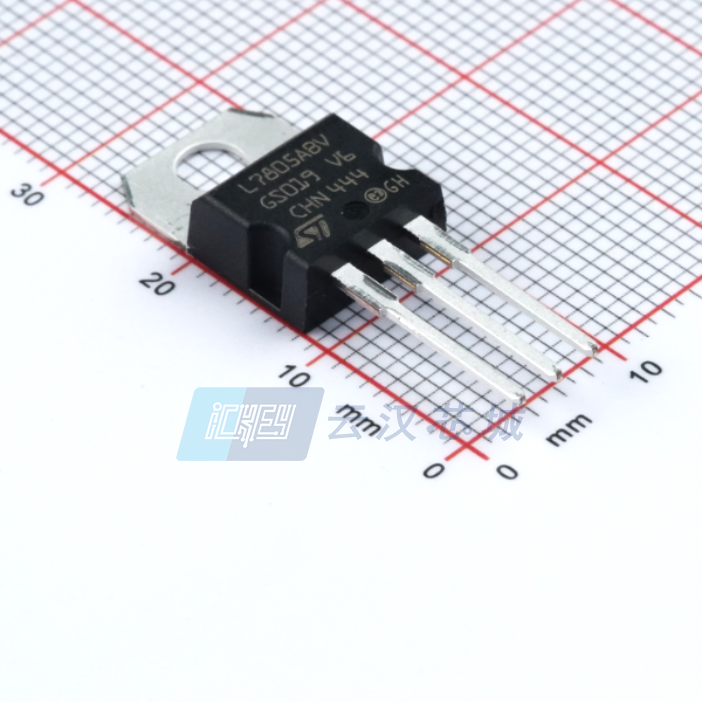

L7805ABV

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 线性稳压芯片, 5 V输出, 1A最大输出, 单路输出, TO-220, 通孔, 3针
供应商型号: 31M-L7805ABV
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS LDO稳压器 L7805ABV

L7805ABV概述


    产品简介


    L78系列正电压调节器简介
    L78系列正电压调节器是一类广泛应用于各类电子设备中的集成芯片。它通过多种封装形式(如TO-220、TO-220FP、D²PAK和DPAK)提供输出电流高达1.5A,并且能够提供固定输出电压范围为5V至24V的产品。这些电压调节器非常适合用于各种电路板上的本地稳压需求,避免了传统单点调节带来的分配问题。

    技术参数


    L78系列调节器具备以下关键技术规格:
    - 输出电流:最高可达1.5A。
    - 输出电压:可提供5V、6V、8V、8.5V、9V、12V、15V、18V、24V等多种固定输出电压。
    - 工作环境温度范围:存储温度范围为-65°C到150°C;操作结温范围根据具体型号不同而有所区别,例如L78xxC和L78xxAC的工作温度范围为0°C至125°C,L78xxAB的工作温度范围则更广,为-40°C至125°C。
    - 热保护特性:具备热过载保护、短路保护和输出瞬态安全区保护(SOA)等功能。
    - 热阻抗:不同封装形式的热阻抗有所差异,例如D²PAK的结壳热阻为3°C/W,TO-220的结壳热阻为5°C/W。
    - 电源电压输入范围:根据不同的输出电压有所不同,最大可达40V。

    产品特点和优势


    L78系列电压调节器的独特之处在于它们集成了内部电流限制、热关断及安全区域保护,几乎使其在过载情况下不可损坏。此外,这种高度集成的设计显著减少了外部组件的需求,降低了成本并简化了设计。L78系列还提供了良好的负载和线性调节能力,输出噪声低,能够满足大多数电子设备的电源需求。

    应用案例和使用建议


    L78系列电压调节器广泛应用于需要稳定电源的应用场合,如家用电器、办公设备、通信系统等。在实际应用中,为了确保最佳性能,需注意提供足够的散热以维持正常工作温度。另外,适当的滤波电容能够进一步提高系统的稳定性。根据测试电路图(图6-图8),我们可以看出L78系列具备出色的直流参数、负载调整率和电源抑制比等特性,适合用于需要高精度和稳定性的场合。

    兼容性和支持


    L78系列产品在设计上考虑了与其他标准电子元器件的兼容性,适用于多种封装类型的电路板设计。制造商提供了详尽的技术文档和支持服务,用户可以通过官方网站或其他渠道获取最新资料和技术支持。

    常见问题与解决方案


    1. Q: 如何处理过热问题?
    - A: 确保正确的散热措施,必要时增加散热片或改进热设计。

    2. Q: 输出电压不稳定怎么办?
    - A: 检查连接的电容是否符合要求,适当增大输入和输出电容的容量,以改善纹波和负载调节。

    3. Q: 发生短路后如何恢复?
    - A: 在故障排除后,确保所有条件恢复正常,重新启动系统即可。

    总结和推荐


    总体而言,L78系列正电压调节器以其卓越的性能、广泛的适用性和便捷的应用设计,成为众多电子工程师的理想选择。无论是作为基础电源模块还是复杂电路的一部分,L78系列都表现出色。推荐给那些寻求高效、可靠和易于集成电源解决方案的用户。

L7805ABV参数

参数
输出电流 1.5A
最大压差@电流 2V@ 1A (Typ)
负载调节 100mV
输出类型 Fixed
Iq-静态电流 6mA
最大输出电压 5V
最小输出电压 5V
极性 正极
纹波抑制-PSRR 68dB(120Hz)
最小输入电压 7V
稳压器数量 1
线路调节 50mV
最大输入电压 35V
10.4mm(Max)
4.6mm(Max)
9.15mm(Max)
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装
