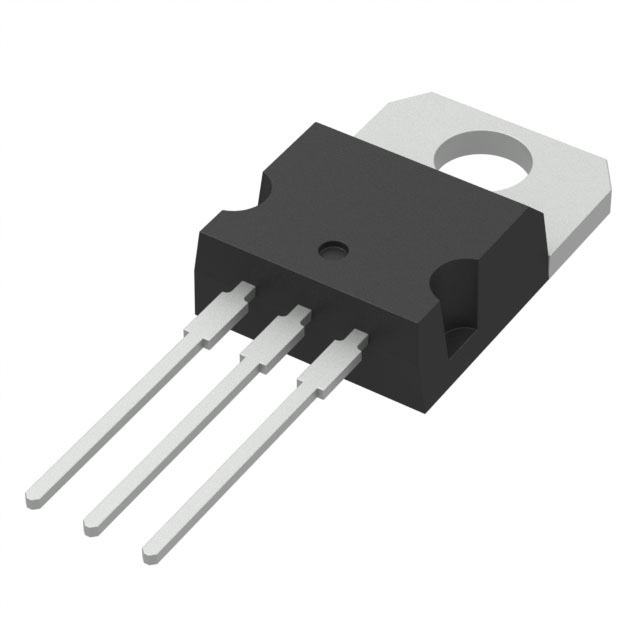

L7808CV-DG

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 56dB(120Hz) 8mA 正极 Fixed 1.5A 1 8V 35V 8V 35V 2V@ 1A (Typ) 160mV 160mV TO-220 通孔安装
供应商型号: 14M-L7808CV-DG
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS LDO稳压器 L7808CV-DG

L7808CV-DG概述

    L78 系列三端正向调节器技术手册

    产品简介


    L78 系列三端正向调节器是一种广泛应用于多种场合的高性能稳压器,可提供从 5V 到 24V 的输出电压,最大输出电流可达 1.5A。该系列稳压器采用 TO-220、TO-220FP、D²PAK 和 DPAK 四种封装形式,具备出色的热管理和保护功能,适用于各种严苛的工作环境。L78 系列可以用于本地板载稳压,避免了单点稳压带来的分布问题,广泛应用于计算机、通信、工业控制等领域。

    技术参数


    L78 系列稳压器的关键技术参数如下:
    - 输出电压:5V、6V、8V、8.5V、9V、12V、15V、18V、24V。
    - 输出电流:最大 1.5A。
    - 输入电压范围:根据输出电压不同,输入电压范围为 7.5V 至 40V。
    - 工作温度范围:存储温度 -65°C 至 150°C,操作温度 0°C 至 125°C 或 -40°C 至 125°C(具体型号不同)。
    - 最大功率耗散:内部限流,根据封装不同而异。
    - 热阻抗:具体数值见下表。
    - 保护特性:过热保护、短路保护、输出瞬态安全区域保护等。
    | 封装 | RthJC (℃/W) | RthJA (℃/W) |
    |
    | D²PAK | 3 | 62.5 |
    | DPAK | 8 | 100 |
    | TO-220 | 5 | 50 |
    | TO-220FP | 5 | 60 |

    产品特点和优势


    L78 系列稳压器的主要优势包括:
    - 高输出电流:最大可达 1.5A。
    - 宽输出电压选择:提供多种固定输出电压选项。
    - 高度集成的保护功能:内置过热保护、短路保护和输出瞬态安全区域保护,使得该稳压器几乎不可损坏。
    - 良好的热管理能力:低热阻设计,确保高效散热。
    - 良好的负载和线性调节能力:保证在不同条件下稳定输出。
    - 优良的噪声抑制能力:在 10Hz 至 100kHz 的频率范围内,噪声水平低至 10µV/V。

    应用案例和使用建议


    L78 稳压器的应用非常广泛,例如:
    - 计算机电源供应:用于主板和显卡供电。
    - 通信设备:为各种电路板提供稳定的电源。
    - 工业控制系统:用于工厂自动化设备的电源管理。
    使用建议:
    - 在高负载和高温环境下使用时,需要提供良好的散热措施。
    - 为了保证最佳的输出精度和稳定性,建议在使用时添加适当的外部电容。
    - 使用时注意遵循手册中的电气特性和测试条件,以确保器件正常工作。

    兼容性和支持


    L78 系列稳压器与其他标准电子元器件具有良好的兼容性,适用于大多数主流电子设备。厂商提供详细的技术文档和应用指南,并设有专门的支持团队,帮助用户解决任何使用过程中的问题。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些问题及其解决方案:
    - 问题:输出电压不稳定。
    - 解决方法:检查输入电压是否在允许范围内,并适当增加滤波电容。
    - 问题:发热严重。
    - 解决方法:增加散热片或强制通风,确保良好的散热效果。
    - 问题:输出电流不足。
    - 解决方法:确认负载电流需求,如果超过最大额定值,则需考虑更换更高电流版本的稳压器。

    总结和推荐


    L78 系列稳压器凭借其卓越的性能、广泛的输出电压选择和丰富的保护功能,在多种应用场景中表现出色。它不仅适合于一般的电子设备稳压,还能应对复杂多变的工作环境。对于寻求高可靠性和稳定性电源解决方案的工程师来说,L78 系列是一个理想的选择。强烈推荐在涉及高负载和复杂环境的项目中选用此系列产品。

L7808CV-DG参数

参数
线路调节 160mV
输出电流 1.5A
Iq-静态电流 8mA
稳压器数量 1
纹波抑制-PSRR 56dB(120Hz)
输出类型 Fixed
最大压差@电流 2V@ 1A (Typ)
最大输入电压 35V
负载调节 160mV
最小输出电压 8V
最大输出电压 8V
最小输入电压 35V
极性 正极
10.4mm(Max)
4.6mm(Max)
9.15mm(Max)
通用封装 TO-220
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
