LD2985BM33R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 45dB(1kHz) 150μA 正极 Fixed 150mA 1 3.3V 2.5V 3.3V 16V 575mV@ 150mA 20 mV 0.014%/Vi SOT-23-5 贴片安装,黏合安装
供应商型号: 30C-LD2985BM33R SOT-23-5
供应商: 国内现货
标准整包数: 1

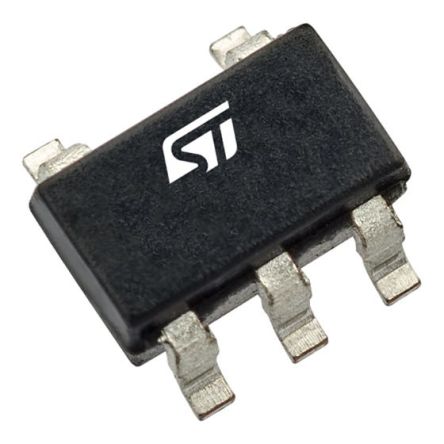

STMICROELECTRONICS LDO稳压器 LD2985BM33R

LD2985BM33R概述

    电子元器件产品技术手册:LD2985低压低噪声稳压器

    产品简介


    LD2985是一款非常低的低压降稳压器,具有抑制功能。这款稳压器特别适合低噪音、低功耗应用,尤其适用于电池供电系统。它能够提供最高150mA的输出电流,输出电压可选1.8V、2.5V、2.8V、3V、3.1V、3.3V和5V。通过逻辑控制实现的关闭功能,使得在待机模式下,其静态电流可以降低到1µA以下。此外,LD2985采用SOT23-5L小封装,能够在-40°C至125°C的温度范围内正常工作。

    技术参数


    以下是LD2985的技术参数汇总:
    - 输出电流:高达150mA
    - 工作电压范围:2.5V至16V
    - 输出电压:1.8V、2.5V、2.8V、3V、3.1V、3.3V、5V(根据型号不同)
    - 静态电流:在150mA负载时典型值为2mA,在无负载时为80µA
    - 短路电流:400mA
    - 滴落电压:在150mA负载时,最大为575mV
    - 温度范围:-40°C至125°C
    - 储存温度范围:-65°C至150°C

    产品特点和优势


    1. 超低的滴落电压:在150mA负载时,滴落电压仅为280mV;而在1mA负载时,仅为7mV。
    2. 极低的静态电流:150mA负载下的静态电流仅为2mA,而在无负载状态下更是降至80µA。
    3. 逻辑控制关闭功能:可通过拉低抑制引脚实现设备关闭,使待机模式下的静态电流小于1µA。
    4. 小封装:采用SOT23-5L封装,节省空间,非常适合便携式设备。
    5. 宽温度范围:工作温度范围从-40°C到125°C,适合各种极端环境。

    应用案例和使用建议


    LD2985广泛应用于移动电话、掌上电脑、个人数字助理(PDA)、便携式音响、摄像机和照相机等设备中。例如,在智能手机和平板电脑中,LD2985可以作为局部稳压器来减少整体功耗。为了提高稳定性,建议在外接旁路电容时选择适当的电容值。在实际应用中,应注意正确连接输入和输出电容,以确保稳定性和降低噪音。另外,可以通过添加外部电阻来补偿较低的电容值,以保持系统的稳定运行。

    兼容性和支持


    LD2985与标准的逻辑电平接口兼容,可通过逻辑信号控制开启和关闭。对于制造商的支持和服务,建议直接联系ST公司获取详细资料和帮助。官方技术支持涵盖了从产品选型到售后服务的一系列服务,确保用户能充分利用该产品的全部潜力。

    常见问题与解决方案


    1. 问题:如何确定正确的电容值?
    - 解答:参考手册中的建议,根据输出电压选择合适的电容值。对于输出电压3.8V及以上,推荐使用1µF的陶瓷电容;而对于1.8V至3.3V的输出电压,推荐使用2.2µF的陶瓷电容。如果使用较低的电容值,则需要在电容上串联一个电阻以保证稳定性。
    2. 问题:如何实现稳定的关闭功能?
    - 解答:将抑制引脚拉低可以关闭设备,同时确保其关闭后的静态电流低于1µA。如果不需要使用抑制功能,可以将该引脚连接到输入电压源以保持输出开启状态。

    总结和推荐


    综上所述,LD2985是一款高效、低功耗、高可靠性的稳压器,特别适用于便携式电子设备。其独特的低压降、低静态电流和宽温度范围使其在市场上具有显著的竞争优势。考虑到其广泛的适用性和良好的兼容性,我们强烈推荐在移动设备和其他对电源要求较高的环境中使用该产品。

LD2985BM33R参数

参数
纹波抑制-PSRR 45dB(1kHz)
最大输入电压 16V
最小输入电压 2.5V
极性 正极
输出类型 Fixed
最大输出电压 3.3V
线路调节 0.014%/Vi
最大压差@电流 575mV@ 150mA
最小输出电压 3.3V
Iq-静态电流 150μA
负载调节 20 mV
输出电流 150mA
稳压器数量 1
3mm(Max)
1.75mm(Max)
1.45mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LD2985BM33R厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LD2985BM33R数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS LD2985BM33R LD2985BM33R数据手册

LD2985BM33R封装设计

查看详情并下载
Symbol
Footprint
3D Model
