L7809CD2T-TR

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 55dB(120Hz) 8mA 正极 Fixed 1.5A 1 9V 11V 9V 35V 2V@ 1A (Typ) 180mV 180mV D2PAK 贴片安装,黏合安装
供应商型号: LYS-L7809CD2T-TR
供应商: 海外现货
标准整包数: 1000

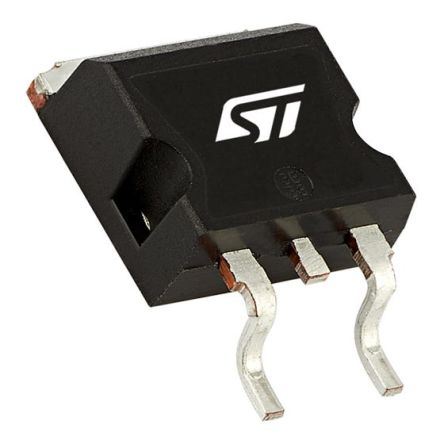

STMICROELECTRONICS LDO稳压器 L7809CD2T-TR

L7809CD2T-TR概述


    产品简介


    L78系列三端正向调节器是一种广泛应用于各种场合的电子元器件。它们采用TO-220、TO-220FP、D²PAK和DPAK封装形式,提供多种固定输出电压选项(5V、6V、8V、8.5V、9V、12V、15V、18V和24V)。这些调节器的主要功能是为电路提供稳定的电源,消除单点调节所带来的分布问题,实现本地在线路调节。L78系列的应用范围非常广泛,可以用于本地在线路调节、工业控制、通信设备等领域。

    技术参数


    - 输出电流:最大可达1.5A。
    - 输出电压:5V、6V、8V、8.5V、9V、12V、15V、18V、24V。
    - 热过载保护:具备内部电流限制、热关断和安全区域保护。
    - 短路保护:防止因短路造成的损害。
    - 输出过渡SOA保护:确保器件的安全运行。
    - 输出电压容差:对于A版本为±2%。
    - 存储温度范围:-65°C到150°C。
    - 操作结温范围:
    - L78xxC、L78xxAC:0°C到125°C
    - L78xxAB:-40°C到125°C

    产品特点和优势


    1. 输出电流大:最大输出电流达1.5A,能够满足高功率需求。
    2. 多种输出电压选择:提供9种固定输出电压选项,适合多种应用场景。
    3. 多重保护机制:内置电流限制、热关断和安全区域保护,使器件几乎不可破坏。
    4. 高可靠性:能够在极端温度范围内稳定工作,保证系统的长期可靠运行。
    5. 易于集成:通过外部组件可调整电压和电流,适用于复杂的系统设计。

    应用案例和使用建议


    应用场景:
    - 工业自动化:为传感器和执行器提供稳定电源。
    - 通信设备:为电信基站中的关键部件提供电源。
    - 医疗设备:为生命维持设备提供稳定的电源供应。
    - 家用电器:如电视、冰箱等家电设备的电源管理。
    使用建议:
    - 散热设计:根据器件的工作电流和环境温度,合理设计散热系统,以避免过热。
    - 电路布局:注意PCB布局,保证输入和输出电路的稳定性。
    - 外部组件:使用合适的电容器和其他外部组件,以提高电路的稳定性和效率。

    兼容性和支持


    L78系列与多种封装形式(TO-220、TO-220FP、D²PAK和DPAK)兼容,这使得它可以轻松适配不同的电路设计需求。STMicroelectronics公司提供全面的技术支持和售后服务,包括详细的数据手册和技术文档,以及客户支持服务。

    常见问题与解决方案


    1. Q: 输出电压不稳定
    - A: 检查输入电压是否在规定范围内,并确认电路中电容器的选择是否合适。

    2. Q: 短路电流过大
    - A: 确保电路中已安装适当的熔断器或其他保护装置。

    3. Q: 输出电流不足
    - A: 检查电路负载是否符合要求,并检查器件是否过热。

    总结和推荐


    L78系列三端正向调节器以其高输出电流、多样的输出电压选项以及多重保护机制,成为了市场上非常受欢迎的产品。它不仅能够满足各种应用场景的需求,还提供了卓越的可靠性和稳定性。因此,强烈推荐L78系列作为电源管理解决方案的一部分,特别是在需要高性能和高可靠性的场合。

L7809CD2T-TR参数

参数
最大输出电压 9V
最小输出电压 9V
最大输入电压 35V
输出电流 1.5A
Iq-静态电流 8mA
负载调节 180mV
纹波抑制-PSRR 55dB(120Hz)
稳压器数量 1
极性 正极
输出类型 Fixed
最小输入电压 11V
线路调节 180mV
最大压差@电流 2V@ 1A (Typ)
10.4mm(Max)
9.35mm(Max)
4.83mm(Max)
通用封装 D2PAK
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

L7809CD2T-TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L7809CD2T-TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS L7809CD2T-TR L7809CD2T-TR数据手册

L7809CD2T-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
