L4995RJTR

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 55dB(100Hz) 160μA 正极 Fixed 500mA 1 5V 5V 31V 500mV@ 400mA 25mV 25mV SOIC-12 贴片安装,黏合安装
供应商型号: Q-L4995RJTR
供应商: 期货订购
标准整包数: 2500

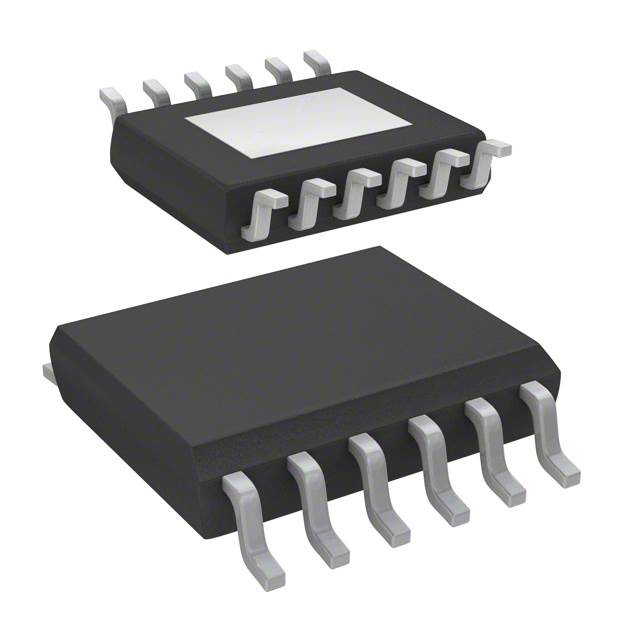

STMICROELECTRONICS LDO稳压器 L4995RJTR

L4995RJTR概述

    L4995 汽车级低压差电压调节器

    1. 产品简介


    L4995 是一款专为汽车应用设计的单片集成5V低压差电压调节器,可提供最高达500mA的输出电流。该产品包含多种型号,适用于不同应用场景。其主要特点包括低功耗、高精度和多功能性,能够广泛应用于微处理器系统和其他需要稳定电源的场合。

    2. 技术参数


    L4995 的技术参数如下:
    - 输入电压范围:5.6V 至 31V
    - 输出电压:精确到5.00V
    - 最大输出电流:500mA
    - 最大静态电流(关闭):3µA
    - 最大滴漏电压:500mV
    - 最大输出短路电流:800mA
    - 温度范围:-40°C 至 150°C
    - 热关断温度:150°C
    - 热保护迟滞:10°C

    3. 产品特点和优势


    L4995 具有以下独特功能和优势:
    - AEC-Q100认证:确保其在恶劣环境下的可靠性和耐用性。
    - 宽泛的工作电压范围:可以处理从5.6V到31V的输入电压,适用范围广。
    - 低静态电流:有助于降低能耗,提高整体能效。
    - 过温保护:通过内部热关断机制,防止设备因过热而损坏。
    - 外部可编程重置和看门狗定时器:增强了系统的灵活性和可靠性。

    4. 应用案例和使用建议


    L4995 适合用于需要稳定电源的应用场景,例如汽车电子控制单元(ECU)、工业控制系统和通信设备。在实际应用中,可以按照以下步骤进行配置:
    1. 连接电源:将输入电源连接到 VS 引脚,并直接接地。
    2. 设置输出电压:通过调整输出电压反馈回路中的电阻来设置输出电压。
    3. 连接负载:将负载连接到输出引脚 Vo 上。
    4. 启用调节器:通过 EN 引脚启用或禁用调节器。
    为了优化性能,建议采用适当的散热措施,如增加铜箔面积或安装散热器,以确保良好的热管理。

    5. 兼容性和支持


    L4995 支持多种封装形式,包括 PowerSSO-12 和 PowerSSO-24。该产品可与其他标准组件配合使用,实现无缝集成。STMicroelectronics 提供全面的技术支持和文档资源,包括详细的安装指南和技术手册,以帮助用户快速上手并优化应用性能。

    6. 常见问题与解决方案


    以下是几个常见的使用问题及其解决方案:
    - Q: 调节器输出电压不稳定?
    - A: 检查输出电容器的容量是否足够大(>100nF),并确认输入电压在规定范围内。
    - Q: 静态电流过高?
    - A: 确保调节器已正确启用(EN 引脚为高电平),并检查是否有不必要的泄漏路径。
    - Q: 温度过高导致保护触发?
    - A: 添加散热措施或降低输入电压以减少功耗。

    7. 总结和推荐


    L4995 是一款高度可靠的低压差电压调节器,具有卓越的性能和广泛的适用性。其出色的电气特性和多样的保护机制使其成为各种复杂应用的理想选择。强烈推荐在需要稳定、高效电源供应的场合使用 L4995。
    这篇文档详细介绍了 L4995 的各项关键特性及应用细节,旨在帮助用户更好地理解和应用这一先进的电源管理芯片。

L4995RJTR参数

参数
最大输入电压 31V
最小输入电压 -
纹波抑制-PSRR 55dB(100Hz)
最大压差@电流 500mV@ 400mA
输出电流 500mA
输出类型 Fixed
最大输出电压 5V
负载调节 25mV
最小输出电压 5V
极性 正极
Iq-静态电流 160μA
稳压器数量 1
线路调节 25mV
5mm(Max)
4mm(Max)
1.62mm(Max)
通用封装 SOIC-12
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

L4995RJTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L4995RJTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS L4995RJTR L4995RJTR数据手册

L4995RJTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 6.4949
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 16237.25
