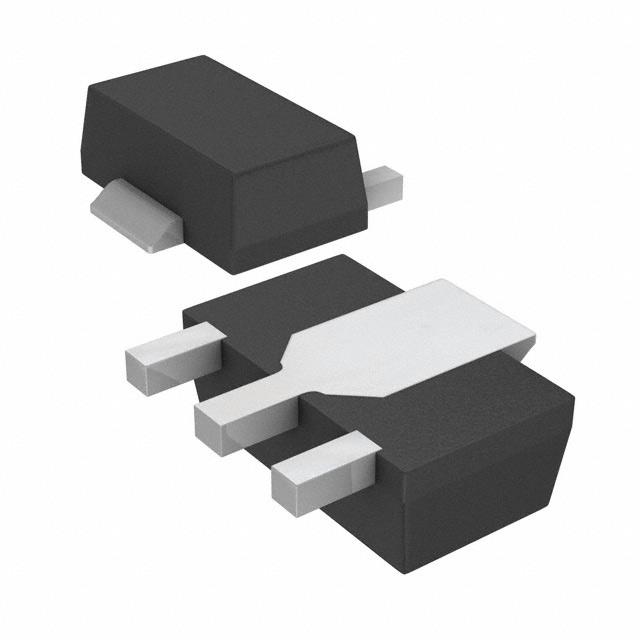

LDK320ADU120R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics LDO稳压芯片, 12 V输出, 200mA最大输出, 单路输出, SOT-89, 表面贴装, 3+Tab针
供应商型号: UA-LDK320ADU120R
供应商: 海外现货
标准整包数: 2500
STMICROELECTRONICS LDO稳压器 LDK320ADU120R

LDK320ADU120R概述

    LDK320低功耗电压调节器技术手册

    1. 产品简介


    产品类型: 低功耗电压调节器(Low Dropout Voltage Regulator,简称LDO)
    主要功能: 提供稳定的输出电压,具有非常低的压降(Dropout Voltage),并且能够在各种条件下保持高精度输出电压。
    应用领域: 数码相机(DSC)、电视(TV)、蓝光播放器(BD, DVD)、个人电脑(PC)及工业设备等领域。

    2. 技术参数


    - 输入电压范围: 2.5V至18V
    - 压降: 100mV(典型值@100mA负载)
    - 静态电流: 60μA(典型值,1μA在关闭模式下)
    - 电源抑制比(PSRR): 88dB @ 120Hz
    - 输出噪声: 63μVRMS/V
    - 输出电压精度: ±0.5% @ 25°C (LDK320A), ±2% @ 25°C
    - 最大输出电流: 200mA
    - 输出电压范围: 固定从1.2V到12V,步长100mV;可调
    - 逻辑控制关断功能
    - 工作温度范围: -40°C至125°C
    - 封装形式: SOT23-5L和SOT-89

    3. 产品特点和优势


    - 非常低的压降: 100mV,适合电池供电的应用场景
    - 低静态电流: 典型值为60μA,延长电池寿命
    - 高电源抑制比: 88dB @ 120Hz,保证良好的抗干扰能力
    - 宽输入电压范围: 2.5V至18V,适应多种电源输入需求
    - 逻辑控制关断: 通过逻辑电平控制,关断时总电流低于1μA
    - 高精度输出: ±0.5%精度(LDK320A),±2%精度(固定版本)
    - 多种封装选择: SOT23-5L和SOT-89,适应不同设计需求

    4. 应用案例和使用建议


    应用场景:
    - 在电池供电设备中提供稳定电压输出
    - 数码相机、电视、DVD播放机等消费电子设备中的电源管理
    - 工业设备中需要低功耗和高精度电源的场合
    使用建议:
    - 为了确保稳定性和可靠性,在选择外部电容时应遵循手册中的推荐值
    - 使用陶瓷电容作为输出电容时,应考虑其电容值和等效串联电阻(ESR)以确保稳定性
    - 在设计电路时,注意合理安排散热路径以防止热过载

    5. 兼容性和支持


    - 兼容性: 本产品可以与陶瓷电容配合使用,输出电容值应在1μF范围内
    - 支持和维护: 用户可通过本地销售办事处获取更多技术支持和售后服务

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,更换更稳定的外部电容 |
    | 静态电流过高 | 检查电路设计是否符合规范,确认没有漏电 |
    | 热过载保护启动 | 检查散热措施是否到位,确保散热通道畅通 |

    7. 总结和推荐


    综合评估:
    - LDK320是一款适用于各种应用场景的低功耗电压调节器,其出色的动态特性、低静态电流、高精度和电源抑制比使其在电池供电和低功耗系统中表现出色
    - 封装多样,适应性强,且在高温度范围内的稳定性良好
    推荐使用:
    - 强烈推荐使用LDK320作为需要高效能、低功耗和高精度电源管理的产品设计中的一部分。无论是消费电子产品还是工业应用,这款产品都能提供可靠的支持。

LDK320ADU120R参数

参数
输出电流 200mA
Iq-静态电流 90μA
线路调节 0.05%/V
稳压器数量 1
输出类型 fixed
负载调节 0.003%/mA
最大压差@电流 350mV@ 200mA
最小输入电压 2.5V
最小输出电压 12V
极性 正极
纹波抑制-PSRR 88dB~48dB(120Hz~10kHz)
最大输入电压 18V
最大输出电压 12V
长*宽*高 4.6mm*2.6mm*1.6mm
通用封装 SOT-89-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LDK320ADU120R厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LDK320ADU120R数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS LDK320ADU120R LDK320ADU120R数据手册

LDK320ADU120R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.2613 ¥ 2.1893
5000+ $ 0.25 ¥ 2.095
库存: 5000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 5473.25
