LDLN015PU12R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 92dB~50dB(1kHz~100kHz) 60μA 正极 Fixed 150mA 1 1.2V 2.1V 1.2V 5.5V 86mV 0.001%/mA(Typ) 0.005(Typ) DFN 贴片安装,黏合安装 2mm*2mm*530μm
供应商型号: CY-LDLN015PU12R
供应商: Avnet
标准整包数: 1

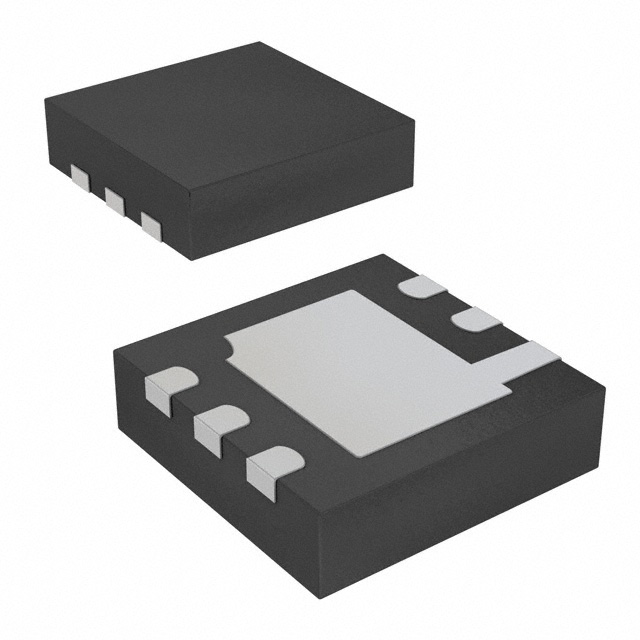

STMICROELECTRONICS LDO稳压器 LDLN015PU12R

LDLN015PU12R概述

    LDLN015:150 mA超低噪声高PSRR线性稳压器IC

    1. 产品简介


    LDLN015是一款为电池供电低功耗应用而设计的150 mA输出电流超低噪声线性稳压器。 它的主要功能是提供稳定且干净的输出电压,适用于对噪声敏感的应用,如ADC(模数转换器)和移动电话中的VCO(压控振荡器)。这款稳压器可广泛应用于个人数字助理(PDAs)等领域。

    2. 技术参数


    - 输入电压范围: 2.1 V 至 5.5 V
    - 输出电压范围: 0.8 V 至 3.3 V(步长100 mV)
    - 最大输出电流: 150 mA
    - 输出电压精度: ±1%
    - 静态负载调整率: 0.001%/mA
    - 静态线性调整率: 0.005%/V
    - 纹波抑制比(PSRR): 在10 kHz时高达90 dB
    - 工作温度范围: -40°C 至 125°C
    - 封装形式: DFN6 (2 x 2 mm)

    3. 产品特点和优势


    - 超低噪声: 从10 Hz到100 kHz频段,噪声仅为6.3 μVRMS,非常适合对噪声敏感的应用。
    - 极低的静态电流: 无负载时为35 μA,负载为150 mA时为70 μA;关断模式下仅需2 μA。
    - 逻辑控制关断: 允许将设备置于关断模式,从而降低功耗至1 μA以下。
    - 高PSRR和热保护: 高纹波抑制能力和内部短路电流限制和热保护功能。
    - 陶瓷电容器稳定: 支持陶瓷电容器,无需旁路电容器,简化设计。

    4. 应用案例和使用建议


    - 典型应用: 如ADC、移动电话中的VCO、个人数字助理(PDAs)等噪声敏感负载。
    - 使用建议:
    - 确保输入电压在规定范围内,以避免超出最大额定值。
    - 使用推荐的陶瓷电容器以保证稳定性。
    - 考虑散热,确保在高温环境下也能正常工作。

    5. 兼容性和支持


    - 兼容性: 与陶瓷电容器兼容(COUT = 0.47 µF),无需额外旁路电容器。
    - 厂商支持: ST公司提供相关技术支持和文档更新服务,确保用户能够获取最新的产品信息和指导。

    6. 常见问题与解决方案


    - 问题1: 设备无法启动。
    - 解决方案: 检查输入电压是否在规定范围内,同时确认逻辑控制信号是否正确设置。

    - 问题2: 输出电压不稳定。
    - 解决方案: 检查外部电容器的电容值和类型是否符合要求,确保与推荐的陶瓷电容器兼容。

    7. 总结和推荐


    总体而言,LDLN015以其超低噪声、高PSRR和低静态电流等优点,成为低功耗应用的理想选择。 其出色的性能使其适用于各种对电源质量要求高的应用。对于需要高性能稳压器的工程师来说,这是一款值得考虑的产品。推荐用户在选购时仔细检查自身应用需求,并参考手册中的技术参数进行选择。

LDLN015PU12R参数

参数
最大压差@电流 86mV
线路调节 0.005(Typ)
纹波抑制-PSRR 92dB~50dB(1kHz~100kHz)
稳压器数量 1
输出类型 Fixed
最大输出电压 1.2V
极性 正极
Iq-静态电流 60μA
最小输入电压 2.1V
输出电流 150mA
最小输出电压 1.2V
最大输入电压 5.5V
负载调节 0.001%/mA(Typ)
长*宽*高 2mm*2mm*530μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LDLN015PU12R厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LDLN015PU12R数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS LDLN015PU12R LDLN015PU12R数据手册

LDLN015PU12R封装设计

查看详情并下载
Symbol
Footprint
3D Model
