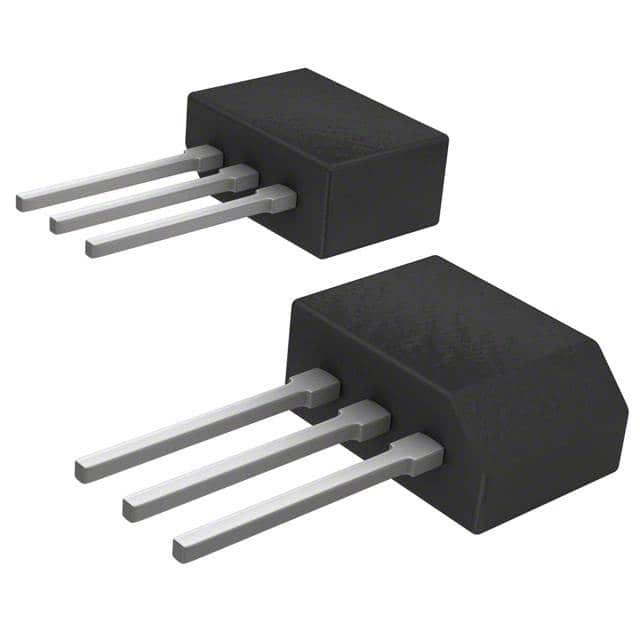

Z0410MF 1AA2

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 双向可控硅, 4A额定, TO-202封装, 600V峰值, 通孔安装
供应商型号: 1657646
供应商: 海外现货
标准整包数: 250
STMICROELECTRONICS 晶闸管/可控硅 Z0410MF 1AA2

Z0410MF 1AA2概述


    产品简介


    Z04系列4A双向晶闸管
    Z04系列是适用于一般交流开关应用的标准双向晶闸管(Triac)。这些器件广泛应用于家用电器中,如电磁阀控制、泵控制、门锁控制及小灯控制等。此外,它们还适用于风扇速度控制器等场合。不同类型的敏感度可供选择,以便于直接从微控制器进行控制时优化性能。

    技术参数


    基本技术规格:
    - 额定电流(IT(RMS)):4A
    - 断态重复峰值电压(VDRM/VRRM):600V至800V
    - 最小触发电流(IGT(Q1)):3mA 至 25mA
    - 存储温度范围(Tstg):-40°C 至 +150°C
    - 工作温度范围(Tj):-40°C 至 +125°C
    最大额定值:
    - RMS正向电流(IT(RMS)):4A (Tamb = 25°C)
    - 非重复峰值正向电流(ITSM):20A (F = 50Hz, t = 20ms) 或 21A (F = 60Hz, t = 16.7ms)
    - 电流平方时间积(I²t):2.2A²s
    - 关键电流上升率(dI/dt):20A/µs
    - 峰值门极电流(IGM):1.2A
    - 平均门极功率耗散(PG(AV)):0.2W

    产品特点和优势


    主要特点和优势:
    1. 高灵敏度触发电流:提供了从3mA到25mA的不同触发电流等级,使得设计者能够根据具体需求优化系统性能。
    2. 宽工作温度范围:可以在极端环境下保持稳定运行,具有良好的环境适应性。
    3. 高重复性和可靠性:非重复峰值正向电流可达20A,满足工业应用中的严格要求。
    4. 兼容多种封装形式:标准的TO202-3封装,易于安装和焊接。
    5. 绿色环保:采用ST公司的ECOPACK®包装,符合JEDEC标准,环保无铅。

    应用案例和使用建议


    典型应用案例:
    1. 家用电器:控制电磁阀、泵、门锁等设备,实现精确和可靠的开关控制。
    2. 风扇速度控制器:通过调整交流输入来控制风扇速度,提升用户体验。
    使用建议:
    - 确保合适的触发电流:在使用过程中,应确保提供的触发电流与器件的标称值相匹配,以保证可靠触发。
    - 注意散热:虽然Z04系列具有较好的热稳定性,但在高负载情况下仍需采取适当的散热措施。
    - 检查工作条件:在选择合适的电源电压后,需进一步验证其是否能承受规定的断态重复峰值电压。

    兼容性和支持


    兼容性:
    - Z04系列与标准的TO202-3封装兼容,便于替换现有的传统Triac器件。
    - 环保材料:采用ECOPACK®包装,符合无铅标准,适用于环保要求较高的场合。
    支持和维护:
    - ST公司提供详尽的技术文档和支持,帮助客户解决问题并优化设计。
    - 客户可以联系当地的ST销售代表获取更多技术支持和服务。

    常见问题与解决方案


    常见问题及解决办法:
    1. 问题:触发不稳。
    - 解决方案:检查提供的触发电流是否在标称范围内,必要时增加外部电路辅助触发。
    2. 问题:温度过高。
    - 解决方案:确保有良好的散热设计,或者使用散热片等辅助冷却措施。
    3. 问题:工作电流超出限定值。
    - 解决方案:确认工作电流在规定的RMS电流范围内,避免过载。

    总结和推荐


    总体评价:
    Z04系列Triac是一款高性能、多功能的产品,适合各种交流开关应用。其高灵敏度、宽温范围以及优异的热稳定性使其成为许多工业和消费电子领域的理想选择。尤其是对于需要低功耗和高可靠性的应用,Z04系列无疑是一个很好的选择。
    推荐:
    鉴于其广泛的适用性和出色的性能,强烈推荐在需要精确控制交流电的应用中使用Z04系列Triac。无论是家用电器还是工业控制设备,它都能提供稳定可靠的性能,显著提升系统的整体效率和可靠性。

Z0410MF 1AA2参数

参数
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 5μA
通态非重复峰值电流 20A,21A
断态电压 600V
平均通态电流 4A
最大栅极触发电流 25mA
开启状态电压 2V
最大栅极触发电压 1.3V
RMS通态电流 4A
SCR类型 -
长*宽*高 10.1mm*4.5mm*7.3mm
通用封装 TO-202-3
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

Z0410MF 1AA2厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

Z0410MF 1AA2数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS Z0410MF 1AA2 Z0410MF 1AA2数据手册

Z0410MF 1AA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
