首页  >  产品百科  >  BTA12-700BRG

BTA12-700BRG

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 50mA 12A 12A 120A,126A 700V 1.3V TO-220 通孔安装
供应商型号: 1057278
供应商: element14
标准整包数: 1

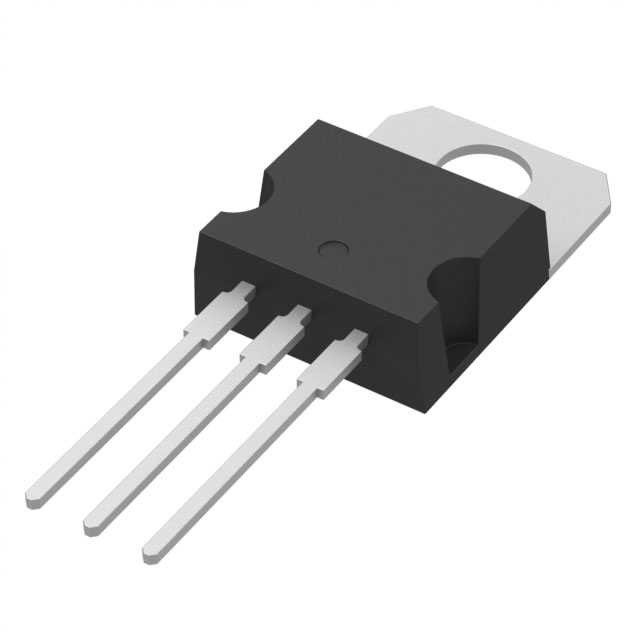

STMICROELECTRONICS 晶闸管/可控硅 BTA12-700BRG

BTA12-700BRG概述

    BTA12/B/C 和 BTB12/B/C 技术手册

    1. 产品简介


    BTA12/B/C 和 BTB12/B/C 是由 STMicroelectronics(SGS-THOMSON Microelectronics)生产的高性能双极晶体管(Triacs),主要用于交流电路中的开关控制和相位控制。这两种 Triac 器件适用于通用工业应用,特别是在需要高浪涌电流能力的场合,如感应负载或电阻负载的静态切换。

    2. 技术参数


    | 参数 | BTA12/B/C | BTB12/B/C |
    |
    | 最大交流连续电流 | 12A | 12A |
    | 非重复峰值浪涌电流 | 125A (8.3ms) | 120A (10ms) |
    | I2t值 | 72 A2s | 72 A2s |
    | 通态电压变化率(非重复) | 50 V/µs | 50 V/µs |
    | 存储和工作温度范围 | -40至+150°C | -40至+125°C |
    | 引脚最大焊接温度 | 260°C | 260°C |

    3. 产品特点和优势


    - 高浪涌电流能力:能够在短时间内承受高达125A的电流,适合于需要快速瞬态响应的应用。
    - 快速恢复能力:最高可以达到5V/µs的dV/dt耐受能力,确保快速且可靠的工作状态转换。
    - 绝缘与非绝缘版本:提供绝缘(BTA系列)和非绝缘(BTB系列)两种版本,满足不同应用需求。

    4. 应用案例和使用建议


    - 相位控制:BTA12/B/C可用于照明系统中的亮度调节。
    - 静态开关:适用于电动机驱动系统中的启动和停止控制。
    使用建议:
    - 在设计系统时,应考虑散热措施以保证长时间稳定工作。
    - 使用稳压电路确保供给栅极电源的稳定性,以避免因电压波动导致的误触发或失灵。

    5. 兼容性和支持


    BTA12/B/C 和 BTB12/B/C 均采用 TO220AB 封装形式,适用于多种安装平台。厂商提供了详尽的技术文档和支持服务,包括在线论坛、技术支持热线和软件工具。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 触发电流不稳定 | 检查电源电压是否稳定 |
    | 工作温度超出限定范围 | 选择合适的工作环境或增加散热装置 |
    | 输出电流异常 | 检查负载是否正常连接及工作状态 |

    7. 总结和推荐


    BTA12/B/C 和 BTB12/B/C 系列 Triac 是高性能的通用交流控制元件,具备出色的浪涌电流能力和快速恢复特性,非常适合应用于需要高速切换和高可靠性要求的场合。通过合理的设计和维护,可以最大限度发挥其性能优势。强烈推荐在相关应用中使用这些产品。

BTA12-700BRG参数

参数
最大栅极触发电流 50mA
最大栅极峰值反向电压 -
RMS通态电流 12A
最大栅极触发电压 1.3V
断态电压 700V
断态最大重复峰值漏电流 -
通态非重复峰值电流 120A,126A
平均通态电流 12A
SCR类型 -
开启状态电压 -
通用封装 TO-220
安装方式 通孔安装
零件状态 停产
包装方式 管装

BTA12-700BRG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BTA12-700BRG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS BTA12-700BRG BTA12-700BRG数据手册

BTA12-700BRG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8256 ¥ 15.2806
10+ $ 1.4077 ¥ 11.7824
100+ $ 1.1064 ¥ 9.2607
500+ $ 0.9705 ¥ 8.1232
1000+ $ 0.8256 ¥ 6.9106
5000+ $ 0.791 ¥ 6.6209
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
