BTA12-600BRG

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 双向可控硅, 12A额定, TO-220AB封装, 600V峰值, 通孔安装
供应商型号: BTA12-600BRG
供应商: 云汉优选
标准整包数: 50

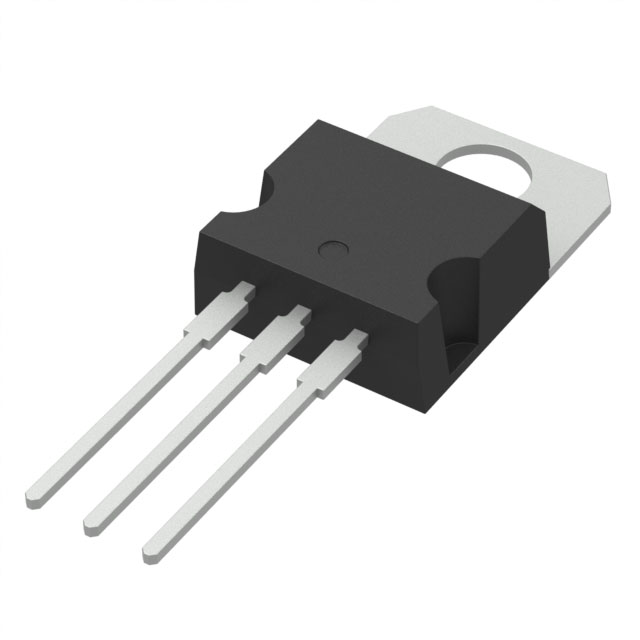

STMICROELECTRONICS 晶闸管/可控硅 BTA12-600BRG

BTA12-600BRG概述


    产品简介


    BTA12、BTB12 和 T12xx 系列三端双向可控硅(Triac) 是一种用于交流电源开关的通用功率控制设备。这些器件广泛应用于静态继电器、加热调节、感应电机启动电路等领域。此外,它们还适用于灯光调光器和家电电机速度控制器中的相位控制操作。根据不同的需求,该系列包括标准版、Snubberless 版本(低触发电流和高换流性能)和逻辑级版本(低保持电流),以满足各种应用场景的需求。

    技术参数


    以下是 BTA12、BTB12 和 T12xx 系列 Triac 的关键技术和电气特性:
    - 额定电流(IT(RMS)): 12 A
    - 峰值断态电压(VDRM/VRRM): 600 V 和 800 V
    - 触发电流(IGT):
    - Snubberless 版本:5 mA、10 mA、35 mA 和 50 mA
    - 标准版本:25 mA 和 50 mA
    - 平均门极功耗(PG(AV)): 1 W
    - 最大存储结温范围(Tstg): -40°C 到 +150°C
    - 工作结温范围(Tj): -40°C 到 +125°C
    - 绝缘等级: 符合 UL1557 认证,符合 RoHS 2011/65/EU 规范

    产品特点和优势


    1. 低热阻: 采用内部陶瓷垫,提供绝缘散热片,具有低热阻特性,提高了散热效率。
    2. 高换流能力: 无论是四象限还是三象限版本,均具备出色的换流能力,适合不同应用场景。
    3. RoHS 合规性: 产品符合环保要求,无卤素。
    4. 不同封装选择: 包括 D²PAK 和 TO-220AB 两种封装,满足不同的安装需求。
    5. 兼容多种应用: 适用于广泛的交流电源控制应用,包括静态继电器、加热控制和电机控制等。

    应用案例和使用建议


    应用案例:
    - 灯光调光器: Snubberless 版本的 Triac,例如 BTA12-600TW 和 BTA12-600SW,非常适合于 LED 灯具的灯光调光器应用。
    - 加热控制系统: 标准版 Triac,如 BTA12-600B,可以用于电热器、空调系统等加热控制系统。
    - 电机控制: 三象限版本的 Triac,如 BTB12-TW,可用于家电电机速度控制,如洗衣机、风扇等。
    使用建议:
    - 散热设计: 在高功率应用中,确保有效的散热措施,如使用大面积铜散热片或散热器。
    - 触发电流调整: 选择合适的触发电流,以匹配具体的应用需求,降低功耗。
    - 兼容性测试: 在实际应用前进行兼容性测试,确保 Triac 能够正常工作并符合预期效果。

    兼容性和支持


    BTA12、BTB12 和 T12xx 系列 Triac 可以与常见的交流电源设备和控制电路兼容。STMicroelectronics 提供全面的技术支持,包括产品文档、应用笔记和在线技术支持,确保客户能够顺利部署和优化产品。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 产品在使用过程中出现过热现象。
    - 解决方案: 检查散热设计是否合理,适当增加散热片面积或使用更好的散热材料。
    - 问题: 触发电流不一致导致性能不稳定。
    - 解决方案: 确保电路布局合理,尽量减少线路干扰,并检查电源稳定性。
    - 问题: 产品未能正常工作。
    - 解决方案: 检查接线是否正确,确认输入电压和电流是否在允许范围内,并检查门极触发信号是否正常。

    总结和推荐


    总结:
    BTA12、BTB12 和 T12xx 系列 Triac 以其卓越的性能和广泛的应用范围,在交流电源控制领域表现出色。其低热阻、高换流能力和多样的封装选择,使其成为多种应用的理想选择。
    推荐:
    强烈推荐 BTA12、BTB12 和 T12xx 系列 Triac 用于需要高可靠性、高性能和宽温度范围的交流电源控制应用。结合其兼容性和易于集成的特点,这些器件将是电子工程师设计项目的理想选择。

BTA12-600BRG参数

参数
开启状态电压 1.55V
最大栅极触发电压 1.3V
平均通态电流 -
最大栅极峰值反向电压 -
SCR类型 -
断态最大重复峰值漏电流 5μA
断态电压 600V
RMS通态电流 -
通态非重复峰值电流 126A
最大栅极触发电流 100mA
10.4mm(Max)
4.6mm(Max)
9.15mm(Max)
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

BTA12-600BRG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BTA12-600BRG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS BTA12-600BRG BTA12-600BRG数据手册

BTA12-600BRG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 2.9154
6000+ ¥ 2.8182
9000+ ¥ 2.7453
15000+ ¥ 2.7453
库存: 145350
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 7288.5
直接购买
加入购物车
