BS08D-T112

产品分类: 晶闸管/可控硅
厂牌: POWEREX
产品描述: Silicon Bilateral Switch 3-Pin TO-92 T/R
供应商型号: 9109633
供应商: element14
标准整包数: 1

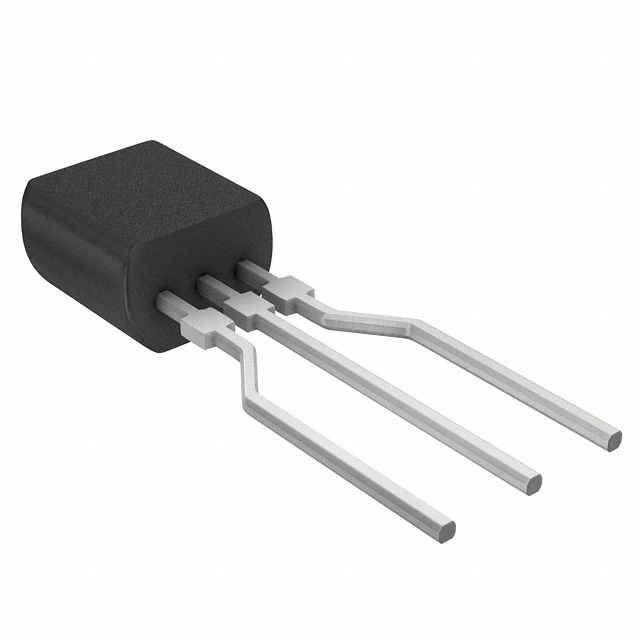

POWEREX 晶闸管/可控硅 BS08D-T112

BS08D-T112概述

    Powerex BS08D-T112 Silicon Bilateral Switch



    1. 产品简介



    BS08D-T112 是一款硅双向开关,属于硅平面单片集成电路,具有与双向晶闸管相同的电气特性。该设备旨在以7到9伏特的电压切换,并具备出色的温度特性(±0.01%/°C),同时在两个方向上都具有匹配良好的特性。这款双向开关广泛应用于触发电路、振荡器和定时器等领域。


    2. 技术参数



    以下是BS08D-T112的技术规格、性能参数及支持的电气特性:

    - 绝对最大额定值:
    - 通态正向阳极电流 (IT):175mA
    - 反复峰值正向电流:1.0安培(1%占空比,10μs脉宽),环境温度Ta = 100°C
    - 非重复峰值正向电流(10μs脉宽):2.0安培
    - 功率耗散 (PT):450mW
    - 直流门电流 (IG):5mA
    - 存储温度 (Tstg):-55至125°C
    - 工作温度 (Tj):-55至125°C

    - 电气和机械特性:
    - 切换电压 (VS):环境温度Ta = 25°C时为7至9伏特
    - 切换电流 (IS):环境温度Ta = 25°C时无典型值,但最大为200μA
    - 绝对切换电压差异 (|VS1 - VS2|):Ta = 25°C时最大为0.5伏特
    - 绝对切换电流差异 (|IS1 - IS2|):Ta = 25°C时无典型值,但最大为100μA
    - 保持电流 (IH):Ta = 25°C时无典型值,但最大为1.5mA
    - 截止状态电流 (ID):Ta = 25°C时无典型值,但最大为1.0μA,Ta = 85°C时最大为10μA
    - 温度系数:Ta = -55至85°C时为±0.01%/°C


    3. 产品特点和优势



    - 低切换电压:7至9伏特,适用于各种低压应用。
    - 优秀的温度特性:0.01%/°C的温度系数确保了高可靠性。
    - 高可靠性设备:适合恶劣环境下的长期运行。
    - 易于控制的门电极:便于进行开关操作控制和同步控制。


    4. 应用案例和使用建议



    - 触发电路:用于晶闸管或双向晶闸管的触发电路,也适用于振荡器和定时器。
    - 直流电机控制:如图所示,通过与二极管和其他元件组合,可以构建高效的直流电机控制电路。
    - 负载控制:如照明控制电路和电加热器控制,通过与双向晶闸管配合使用,实现精确的负载控制。

    使用建议:
    - 确保正确选择合适的门驱动电流,避免过载导致损坏。
    - 使用稳压电源,确保电压稳定在7至9伏特范围内。


    5. 兼容性和支持



    - 兼容性:BS08D-T112 可以与常见的晶闸管和双向晶闸管配合使用,适用于多种电路设计。
    - 支持和维护:由Powerex提供全面的技术支持和维修服务,确保用户能够获得最佳体验。


    6. 常见问题与解决方案



    - 问题1:切换电压不稳定
    - 解决办法:检查电源电压是否稳定,确保在7至9伏特范围内。
    - 问题2:门电流过高导致过热
    - 解决办法:调整门电阻,确保门电流不超过5mA。
    - 问题3:保持电流不足
    - 解决办法:增加外部电阻以提高保持电流,确保在规定范围内。


    7. 总结和推荐



    综上所述,BS08D-T112是一款高性能的硅双向开关,适用于多种控制和触发应用。其出色的温度特性、低切换电压以及高可靠性使其在市场上具有显著的竞争优势。推荐用户在需要高效稳定的双向开关时选择此产品,尤其是在高压控制和定时电路中。

    总结:
    - 主要优点:低切换电压、优异的温度特性、高可靠性、易于控制的门电极。
    - 推荐指数:★★★★☆

    BS08D-T112 是一个值得信赖的选择,能够满足大部分控制和触发电路的需求。

BS08D-T112参数

参数
最大栅极触发电流 -
最大栅极触发电压 -
断态电压 -
开启状态电压 -
通态非重复峰值电流 -
RMS通态电流 -
最大栅极峰值反向电压 -
平均通态电流 -
断态最大重复峰值漏电流 -
SCR类型 -
通用封装 TO-92
零件状态 在售
包装方式 盒装,卷带包装

BS08D-T112厂商介绍

POWEREX是一家知名的电子元器件分销商,专注于提供高质量的电子元件和解决方案。主营产品包括但不限于:

1. 半导体器件:如集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:包括电阻、电容、电感等,这些元件在电路中起到调节、过滤和保护作用,是电子设备不可或缺的基础元件。
3. 连接器和接口:用于电子设备之间的连接,确保信号和电源的稳定传输。
4. 传感器和执行器:用于监测环境参数或执行特定动作,如温度传感器、压力传感器等。

POWEREX的优势在于:

- 产品多样性:提供广泛的产品线,满足不同客户的需求。
- 供应链管理:拥有强大的供应链网络,确保产品的稳定供应。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 质量保证:严格把控产品质量,确保客户获得可靠和耐用的产品。
- 快速响应:对市场变化快速响应,及时满足客户的紧急需求。

POWEREX致力于为客户提供一站式的电子元件解决方案,以支持他们的产品开发和市场竞争力。

BS08D-T112数据手册

厂牌 PDF简要描述 下载
POWEREX 晶闸管/可控硅 POWEREX BS08D-T112 BS08D-T112数据手册

BS08D-T112封装设计

查看详情并下载
Symbol
Footprint
3D Model
