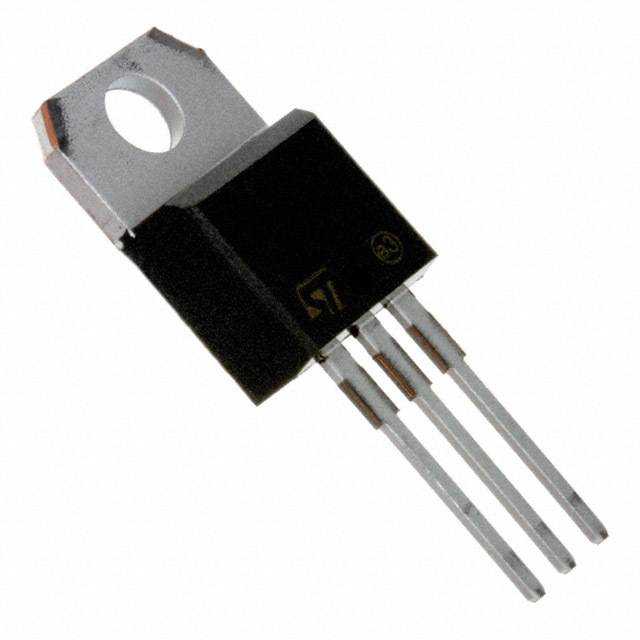

BTA20-600CWRG

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 双向可控硅, 20A额定, TO-220AB封装, 700V峰值, 通孔安装
供应商型号: UA-BTA20-600CWRG
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 晶闸管/可控硅 BTA20-600CWRG

BTA20-600CWRG概述

    BTA20 20 A Snubberless™ Triacs:一款高性能电子元器件

    1. 产品简介


    BTA20 Triacs是一款额定电流为20安培(A)的双向晶闸管(Triac)。采用高性能玻璃钝化芯片技术制造,适用于相位控制和静态开关等应用。这种双向晶闸管能够直接替代传统的有源和无源电路设计中的三端双向可控硅整流器(Triac),显著提升系统的可靠性和效率。

    2. 技术参数


    BTA20 Triacs的技术参数如下:
    - 额定电流:20 A
    - 最大断态电压:VDRM/VRRM=600 V/700 V
    - 门极触发电流(最大):IGT(Q1)=35/50 mA
    - 最大浪涌峰值电流(全周期,初始温度25°C):F=50 Hz时为210 A;F=60 Hz时为200 A
    - 门极保持电流(最大):IH=75/50 mA
    - 关断时间斜率(最大):dV/dt=750 V/μs(在25°C下)
    - 热阻(结到外壳):AC下为2.1°C/W,DC下为2.8°C/W
    - 热阻(结到环境):60°C/W
    此外,该产品符合UL标准,具有卓越的浪涌电流处理能力和高可靠性。

    3. 产品特点和优势


    - Snubberless技术:消除了RC网络的抑制需求,适合用于相位控制和静态开关,从而简化了设计并减少了组件数量。
    - 玻璃钝化芯片技术:提高了产品的稳定性和耐用性。
    - 高耐压性能:能够承受高达700V的电压,适用于各种高压应用。
    - 出色的电流处理能力:具备优秀的浪涌电流处理能力,适用于多种负载条件下的应用。

    4. 应用案例和使用建议


    BTA20 Triacs常被用于家用电器如空调、电热水器等设备的加热控制模块中。为了更好地利用这些产品,需要注意以下几点:
    - 散热管理:由于该Triac工作时会产生大量热量,必须确保适当的散热措施,以防止过热。
    - 电路布局优化:合理布局电源线和接地线,避免电磁干扰。

    5. 兼容性和支持


    BTA20 Triacs可以与各种电子系统和电路板轻松集成。制造商提供了全面的技术支持文档,包括安装指南、数据表及应用笔记等资源,确保用户能够顺利使用。

    6. 常见问题与解决方案


    - 问题1:产品无法正常触发
    - 解决方案:检查门极触发电流是否达到要求值,确保接线正确且没有短路现象。

    - 问题2:工作过程中出现过热现象
    - 解决方案:检查散热装置是否有效工作,确保电路中有足够的通风条件。

    7. 总结和推荐


    总的来说,BTA20 Triacs凭借其高性能、高可靠性和广泛的应用范围,在众多电力电子应用中表现出色。它不仅适用于家庭自动化系统,也适用于工业控制和驱动系统。对于需要高效且可靠的开关解决方案的项目,我们强烈推荐使用这款产品。

BTA20-600CWRG参数

参数
最大栅极触发电流 35mA
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 10μA
通态非重复峰值电流 210A,200A
开启状态电压 1.7V
断态电压 600V
平均通态电流 -
RMS通态电流 20A
SCR类型 -
最大栅极触发电压 1.5V
10.4mm(Max)
4.6mm(Max)
9.3mm(Max)
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装
