BTA08-600BRG

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 双向可控硅, 8A额定, TO-220AB封装, 800V峰值, 通孔安装
供应商型号: 30C-BTA08-600BRG TO-220AB
供应商: 云汉优选
标准整包数: 1

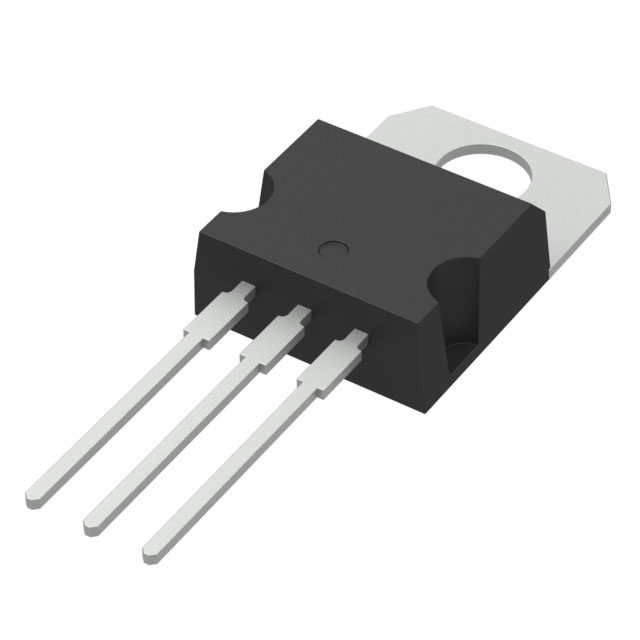

STMICROELECTRONICS 晶闸管/可控硅 BTA08-600BRG

BTA08-600BRG概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了型号为BTA08、BTB08、T810、T835和T850的一系列电子元器件,它们均属于三端双向晶闸管(Triac)。这些器件具有广泛的应用范围,可用于交流开关、静态继电器、加热调节、电机启动电路、照明调光及电机速度控制等。根据不同的需求,这些器件提供了绝缘端子、逻辑电平和标准电流等级的选择。

    技术参数


    这些器件的主要技术规格如下:
    - 额定电流(RMS):8A
    - 断态重复峰值电压:600V至800V
    - 触发门极电流:5至50mA
    - 非重复浪涌峰值电流:80A(1个周期),84A(16.66ms)
    - 热阻(接合到壳体):TO-220AB 1.6°C/W,绝缘版 2.5°C/W
    - 热阻(接合到环境):D²PAK 45°C/W,DPAK 70°C/W

    产品特点和优势


    这些三端双向晶闸管具备以下独特功能和优势:
    - 绝缘端子:提供高达2500VRMS的绝缘能力,符合UL标准。
    - 低触发门极电流:降低驱动电路的要求,便于集成微控制器等低功率驱动器。
    - 高抗干扰性:具备优秀的噪声抑制能力,尤其适用于噪声环境下的应用。
    - 适用于感性负载:特别是Snubberless版本,在感性负载下表现优秀,减少电路复杂度。

    应用案例和使用建议


    这些器件广泛应用于各种场合,如:
    - 照明调光器:利用其相位控制功能实现精确调光。
    - 加热控制系统:利用其ON/OFF功能实现精准温度控制。
    - 电机启动电路:可平稳启动电机,减少冲击电流。
    使用建议:
    - 在使用前确保了解其工作温度范围,避免超过最大额定值,以延长使用寿命。
    - 对于感性负载,优先考虑Snubberless版本,以提高电路稳定性。

    兼容性和支持


    - 兼容性:与多数标准电路板设计兼容,适合表面贴装和通孔安装。
    - 支持服务:联系本地的STMicroelectronics销售办事处获取更多技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流不稳定 | 检查负载类型,确保符合器件规格;调整门极驱动电流。 |
    | 触发失败 | 检查门极信号质量,确认信号幅值和频率满足要求。 |

    总结和推荐


    BTA08、BTB08、T810、T835和T850系列三端双向晶闸管在技术规格、性能稳定性及应用多样性方面表现优异。特别是对于感性负载和噪声环境,Snubberless版本表现出色。鉴于其广泛应用范围和优良性能,强烈推荐在相关电路设计中选用此系列器件。

BTA08-600BRG参数

参数
开启状态电压 1.55V
断态电压 600V
SCR类型 -
最大栅极触发电压 1.2V
平均通态电流 -
最大栅极触发电流 100mA
通态非重复峰值电流 84A
RMS通态电流 8A
断态最大重复峰值漏电流 5μA
最大栅极峰值反向电压 -
10.4mm(Max)
4.6mm(Max)
9.3mm(Max)
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

BTA08-600BRG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BTA08-600BRG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS BTA08-600BRG BTA08-600BRG数据手册

BTA08-600BRG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.784
50+ ¥ 2.904
1000+ ¥ 2.42
20000+ ¥ 2.409
30000+ ¥ 2.398
库存: 3420
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 3.78
直接购买
加入购物车
