首页  >  产品百科  >  BTW69-600RG

BTW69-600RG

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 可控硅, 通孔安装, TOP3封装
供应商型号: 9801774
供应商: 海外现货
标准整包数: 1

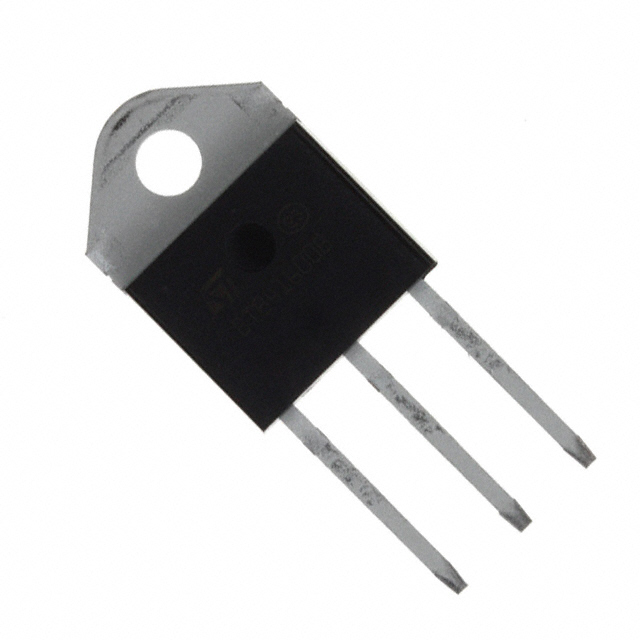

STMICROELECTRONICS 晶闸管/可控硅 BTW69-600RG

BTW69-600RG概述

    BTW69-600 SCR技术手册

    产品简介


    BTW69-600是一款高性能的硅控整流器(SCR),专为需要高功率处理和高功率耗散的应用而设计。该产品具有600V的最大重复阻断电压(VDRM/VRRM)和80mA的最大门极触发电流(IGT)。它符合RoHS和HF合规标准,被广泛应用在固态继电器、焊接设备、高压电机控制及加热系统等领域。

    技术参数


    - 主要技术规格:
    - 最大重复阻断电压:VDRM, VRRM = 600V
    - 门极触发最大电流:IGT = 80mA
    - 最大平均功率耗散:36W @ IT(AV) = 32A (Tc = 75°C)

    - 电气特性:
    - 门极触发电流:8mA ~ 80mA
    - 持续导通电流:IT(AV) = 32A (Tc = 75°C)
    - 非重复峰值导通电流:ITSM = 580A (tp = 10ms)
    - 门极平均功耗:PG(AV) = 1W (Tj = 125°C)
    - 工作环境:
    - 存储温度范围:-40°C ~ +150°C
    - 工作温度范围:-40°C ~ +125°C
    - 绝缘耐压:Vins = 2500VRMS (1分钟)

    产品特点和优势


    BTW69-600具备出色的浪涌电流处理能力,适用于工业环境中的各种高功率应用。它的内部陶瓷垫提供了高达2500VRMS的高电压绝缘,同时符合UL 1557标准(文件参考:E81734)。此外,该产品采用ECOPACK®2封装,确保了RoHS和HF合规性。

    应用案例和使用建议


    - 应用案例:
    - 固态继电器:在高功率切换应用中表现出色。
    - 焊接设备:能承受瞬时高峰值电流。
    - 高功率电机控制:提供稳定的电流控制和可靠的绝缘性能。

    - 使用建议:
    - 在选择安装位置时,应考虑散热效果,确保工作温度不超过125°C。
    - 配合适当的门极驱动电路,以达到最佳的触发效率和稳定性。
    - 定期检查和维护,确保长期稳定运行。

    兼容性和支持


    BTW69-600与大多数现有的控制系统兼容,且STMicroelectronics提供了详尽的技术支持和售后服务。如果您有任何疑问或需要进一步的技术帮助,可联系当地STMicroelectronics销售办公室。

    常见问题与解决方案


    - Q: 如何正确安装BTW69-600?
    - A: 请严格按照产品手册中的安装指南进行操作,确保适当的散热措施,并注意门极驱动电路的设计。
    - Q: 如何避免过高的温度?
    - A: 在高功率应用中,务必采取有效的散热措施,例如使用散热片或风冷系统,以防止温度过高导致设备损坏。
    - Q: 如何处理过大的浪涌电流?
    - A: 设计适当的保护电路,如熔断器或限流电阻,以限制浪涌电流的影响。

    总结和推荐


    总体而言,BTW69-600是一款适用于高功率应用的可靠SCR。其出色的浪涌电流处理能力和高绝缘性能使其成为工业环境中的理想选择。建议在需要高功率处理和严格绝缘要求的应用中使用该产品。强烈推荐购买并使用BTW69-600,以确保系统的稳定性和可靠性。

BTW69-600RG参数

参数
通态非重复峰值电流 580A,610A
平均通态电流 32A
RMS通态电流 50A
最大栅极触发电流 80mA
最大栅极峰值反向电压 5V
开启状态电压 -
SCR类型 -
断态电压 600V
断态最大重复峰值漏电流 10μA
最大栅极触发电压 1.3V
15.5mm(Max)
4.6mm(Max)
12.85mm(Max)
通用封装 TOP-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

BTW69-600RG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BTW69-600RG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS BTW69-600RG BTW69-600RG数据手册

BTW69-600RG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.7489
5+ ¥ 47.7489
10+ ¥ 42.783
50+ ¥ 42.019
100+ ¥ 42.019
250+ ¥ 42.019
库存: 804
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.74
直接购买
加入购物车
