T835T-8I

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 35mA 8A 1.6V 60A,63A 800V 5μA 1.3V TO-220AB 通孔安装
供应商型号: 30C-T835T-8I TO-220AB 绝缘
供应商: 云汉优选
标准整包数: 1

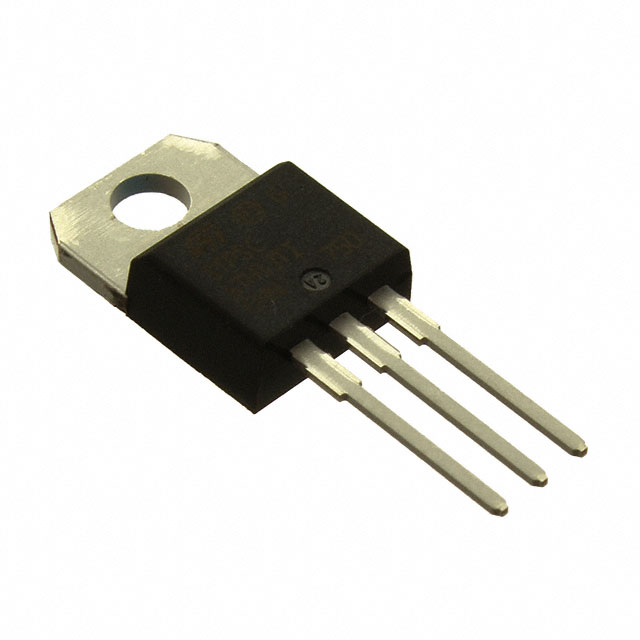

STMICROELECTRONICS 晶闸管/可控硅 T835T-8I

T835T-8I概述

    # T835T-8I Snubberless™ Triac 技术手册

    产品简介


    T835T-8I 是一款由 STMicroelectronics 生产的 8 安培(A)三端双向可控硅(Triac),它专门设计用于需要高换向能力的通用交流线路负载切换应用。这款 Triac 没有传统的阻尼电路,可以简化电路设计并降低成本。其主要用途包括电机控制电路、家用电器、加热系统、照明和浪涌电流限制电路等。

    技术参数


    绝对最大额定值
    - 最大重复峰值离态电压(VDRM/VRRM):125°C 下为 800 V,150°C 下为 600 V
    - 最大非重复峰值离态电压(VDSM/VRSM):900 V
    - 最大连续正弦波 RMS 通态电流(IT(RMS)):8 A
    - 非重复峰值通态电流(ITSM):20 ms 下为 60 A
    - 门极峰值电流(IGM):20 μs 下为 4 A
    - 平均门极功率耗散(PG(AV)):1 W
    - 储存结温范围(Tstg):-40 至 +150°C
    - 工作结温范围(Tj):-40 至 +150°C
    - 最大引脚焊接温度(TL):10 s 内为 260°C
    - 绝缘 RMS 电压(Vins):UL1557 认证,E81734 标准下为 2.5 kV
    电气特性
    - 门极触发电流(IGT):最小 1.75 mA,最大 35 mA
    - 门极触发电压(VGT):最大 1.3 V
    - 离态漏电流(IDRM/IRRM):25°C 下为 5 μA,125°C 下为 1.0 mA
    - 通态电压降(VTO):最大 0.87 V
    - 动态电阻(RD):最大 80 mΩ
    - 静态换向能力(dV/dt):最低 2000 V/μs(125°C)

    产品特点和优势


    T835T-8I 具有多种独特的优势:
    - 高静态换向能力:在静态条件下具有出色的 dV/dt 性能,能够有效防止误触发。
    - 高动态换向能力:适合在高温度环境下进行有效的关断操作。
    - 高工作结温:允许的工作结温高达 150°C,增加了热容许度。
    - 陶瓷绝缘封装:提高了热阻抗,增强了可靠性。
    - 符合环保标准:ECOPACK®2 符合 RoHS 和无卤素标准。

    应用案例和使用建议


    应用案例
    - 通用交流线路负载切换:适用于需要精确控制交流电源的应用。
    - 电机控制电路:可以用来控制电动机的启停和速度。
    - 家用电器:广泛应用于家电中,如空调、洗衣机等。
    使用建议
    - 散热设计:由于最大结温达到 150°C,建议在设计时充分考虑散热措施,以避免过热导致的损坏。
    - 门极驱动:确保门极驱动电流不低于最小值 1.75 mA,以保证可靠的触发。

    兼容性和支持


    - 兼容性:T835T-8I 与标准的 TO-220AB 绝缘封装兼容,可轻松集成到现有设计中。
    - 支持:制造商提供详尽的技术文档和支持,包括在线资源和技术服务热线。

    常见问题与解决方案


    常见问题
    1. 误触发问题:如何避免误触发?
    - 解决方案:确保电路设计中的 dV/dt 不超过器件的最大值(例如,在 125°C 下为 2000 V/μs)。
    2. 热管理问题:如何处理过热问题?
    - 解决方案:在 PCB 设计中加入足够的散热片,并使用热导垫来提高热传导效率。

    总结和推荐


    T835T-8I 是一款性能优异的 Snubberless™ Triac,具备高可靠性、高耐温性和良好的电气特性。它的无阻尼设计简化了电路设计,同时具有优异的热性能和静态换向能力。我们强烈推荐在需要高性能 Triac 的各种应用中使用此产品,特别是需要在恶劣环境条件下工作的场合。

T835T-8I参数

参数
断态电压 800V
最大栅极触发电压 1.3V
最大栅极触发电流 35mA
通态非重复峰值电流 60A,63A
SCR类型 -
最大栅极峰值反向电压 -
RMS通态电流 8A
开启状态电压 1.6V
断态最大重复峰值漏电流 5μA
平均通态电流 -
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

T835T-8I厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

T835T-8I数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS T835T-8I T835T-8I数据手册

T835T-8I封装设计

查看详情并下载
Symbol
Footprint
3D Model
