Z0405MF 1AA2

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 5mA 4A 灵敏栅型 4A 2V 20A,21A 600V 5μA 1.3V TO-202-3 通孔安装 10.1mm*4.5mm*7.3mm
供应商型号: MIK-Z0405MF 1AA2
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 晶闸管/可控硅 Z0405MF 1AA2

Z0405MF 1AA2概述


    产品简介


    Z04系列4A双向晶闸管(Triac)
    Z04系列双向晶闸管是ST公司推出的一款适用于一般交流开关应用的产品。这类器件常见于家用电器(如电磁阀、泵、门锁和小灯控制)、风扇速度控制器等场合。它们的特点在于具有不同的门极电流灵敏度,这使得它们能够被微控制器直接控制,并提供优化的性能。

    技术参数


    以下是Z04系列的主要技术规格和性能参数:
    | 符号 | 参数 | 值 | 单位 |
    ||
    | IT(RMS) | 最大全正弦波有效值电流 | 4 | A |
    | VDRM/VRRM | 极限重复峰值电压 | 600 至 800 | V |
    | IGT (Q1) | 最小门极触发电流 | 3 到 25 | mA |
    其他重要的参数包括:
    - 非重复浪涌峰值导通电流:20 A(f = 50 Hz, t = 20 ms)
    - 导通电流平方时间:2.2 A²s
    - 门极触发电流:3 mA 至 25 mA
    - 维持电流:6 mA 至 25 mA
    - 关断速率:10 V/µs 至 200 V/µs

    产品特点和优势


    Z04系列双向晶闸管具有以下特点和优势:
    1. 多功能适用性:适合广泛的应用场景,包括家用电器、工业设备和控制系统。
    2. 优化门极电流灵敏度:支持多种灵敏度级别,确保在不同应用场景下的性能优化。
    3. 高可靠性:具有较高的极限重复峰值电压和浪涌电流承受能力。
    4. 易于集成:可以直接由微控制器控制,简化系统设计和开发过程。

    应用案例和使用建议


    应用案例:
    - 家用电器:用于电磁阀、泵、门锁和小灯控制等。
    - 工业控制:应用于风扇速度调节器和工业自动化设备。
    使用建议:
    - 在选择合适的型号时,需考虑门极电流灵敏度和极限重复峰值电压的要求。
    - 使用时应遵循标准电路设计规范,确保晶闸管的安全工作范围。
    - 在复杂环境中使用时,需注意散热措施以保证器件的稳定运行。

    兼容性和支持


    兼容性:

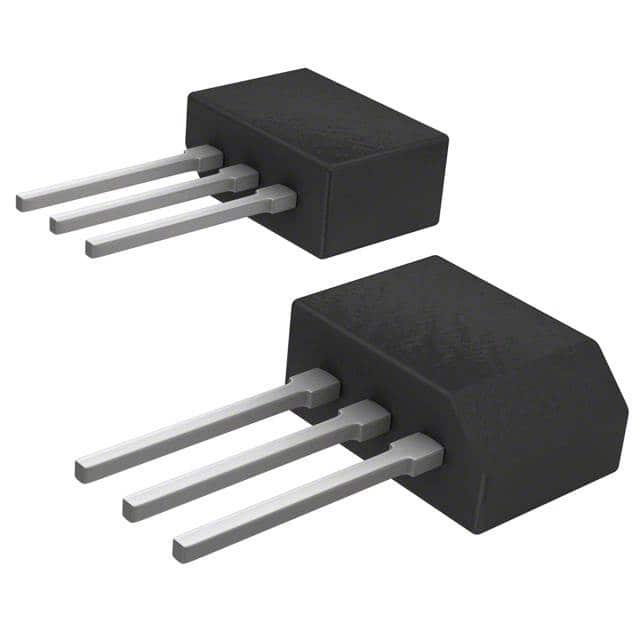

    - 封装形式:采用TO202-3封装,便于PCB布局和焊接。
    - 环保认证:采用ECOPACK封装,符合环保要求,可在高温下进行焊接操作。
    厂商支持:
    - ST公司提供了详尽的技术文档和支持,包括产品的选型指南和安装指导手册。
    - 用户可以通过ST官方网站获取最新的技术资料和技术支持。

    常见问题与解决方案


    1. 问题:晶闸管导通后无法关断
    - 解决方案:检查电路中的维持电流是否过低,适当增加维持电流或调整负载电阻。
    2. 问题:浪涌电流超标导致晶闸管损坏
    - 解决方案:在电路中增加适当的保护电路,如保险丝,以限制浪涌电流。
    3. 问题:门极触发电流过高
    - 解决方案:根据晶闸管的门极触发电流要求,选择合适的驱动电路。

    总结和推荐


    综上所述,Z04系列双向晶闸管凭借其高可靠性、广泛的适用性和易集成性,在家用电器和工业控制领域具有显著的优势。其多种门极电流灵敏度的选择为用户提供了极大的灵活性。对于需要高可靠性和稳定性的一般交流开关应用,Z04系列双向晶闸管是理想的选择。
    推荐使用:强烈推荐在涉及家用电器和工业控制的项目中使用Z04系列双向晶闸管。

Z0405MF 1AA2参数

参数
RMS通态电流 4A
最大栅极峰值反向电压 -
断态电压 600V
开启状态电压 2V
SCR类型 灵敏栅型
通态非重复峰值电流 20A,21A
平均通态电流 4A
最大栅极触发电流 5mA
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 5μA
长*宽*高 10.1mm*4.5mm*7.3mm
通用封装 TO-202-3
安装方式 通孔安装
零件状态 停产
包装方式 散装,袋装

Z0405MF 1AA2厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

Z0405MF 1AA2数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS Z0405MF 1AA2 Z0405MF 1AA2数据手册

Z0405MF 1AA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
