T3035H-8I

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 35mA 30A 1.55V 270A 800V 5μA 1.3V TO-220AB 通孔安装
供应商型号: 2987001
供应商: 海外现货
标准整包数: 1

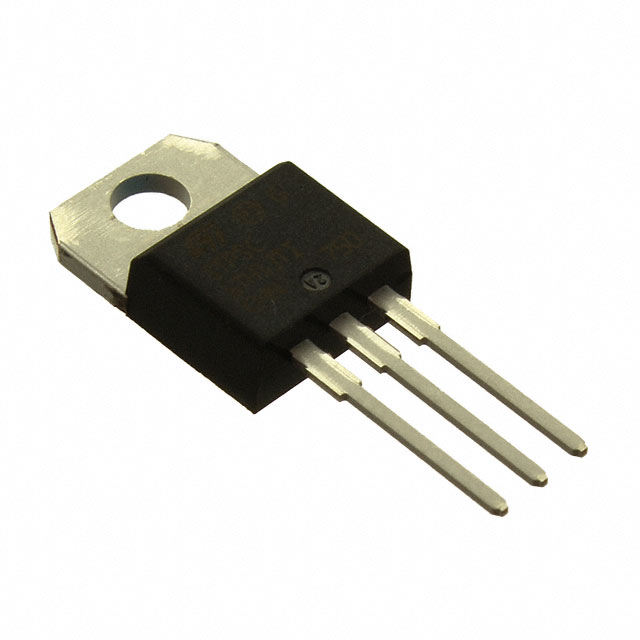

STMICROELECTRONICS 晶闸管/可控硅 T3035H-8I

T3035H-8I概述

    电子元器件产品技术手册:T3035H-8I Triac

    1. 产品简介


    T3035H-8I是一款30安培高电流双向晶闸管(Triac),专为需要800伏特耐压和高达150摄氏度工作温度的应用而设计。它广泛应用于智能家居、加热设备、电动机控制及照明系统等领域。

    2. 技术参数


    以下是T3035H-8I的主要技术规格:
    - 工作电压:最大重复阻断电压VDRM/VRRM为800V,最大非重复峰值阻断电压VDSM/VRSM为900V。
    - 电流参数:最大RMS有效电流IT(RMS)为30A,非重复峰值电流ITSM在20毫秒内可达270A。
    - 触发参数:最小触发电流IGT为5mA,最大触发电流为35mA。
    - 其他参数:最高工作结温Tj为150°C,最大存储温度范围Tstg为-40°C到+150°C。

    3. 产品特点和优势


    - 高可靠性:具备三个触发象限,具有高噪声免疫力,适用于恶劣的工作环境。
    - 高温度适应性:最大结温Tj可达150°C,可工作于高温环境下。
    - ECOPACK2认证:符合UL1557绝缘标准,电压绝缘能力达到2500VRMS。
    - 低热阻抗:典型热阻Rth(j-a)为60°C/W,有助于提高散热效率。

    4. 应用案例和使用建议


    T3035H-8I适用于多种应用场合,如智能插座、热水器、室温调节器、咖啡机、AC电机控制等。为了更好地发挥其性能,建议采取以下措施:
    - 优化散热:由于其高结温要求,建议使用高效的散热系统,避免过热。
    - 适当选择电源:确保电源能提供足够的电流,以满足负载需求。
    - 注意保护电路:设计合适的保护电路,防止瞬间过电压对晶闸管造成损害。

    5. 兼容性和支持


    - 兼容性:该Triac与各种AC/DC转换器兼容,特别适合用于家用电器和工业控制系统中。
    - 厂商支持:STMicroelectronics提供了全面的技术支持和维护服务,用户可通过销售办公室获取更多信息。

    6. 常见问题与解决方案


    - 问题1:如何确定合适的散热器?
    - 解决方案:根据环境温度和功率损耗选择适当的散热器。具体参考数据表中图12所示。

    - 问题2:如何判断电路是否正常工作?
    - 解决方案:通过测量电路中的电流和电压来判断是否在额定范围内。

    7. 总结和推荐


    综上所述,T3035H-8I是一款高性能、高可靠性的双向晶闸管,适用于多种严苛的工业和家用场合。其高温度适应性和强大的噪声免疫能力使其在市场上具有显著的竞争优势。鉴于其卓越的性能和广泛应用前景,我们强烈推荐使用该产品。

T3035H-8I参数

参数
最大栅极峰值反向电压 -
RMS通态电流 30A
平均通态电流 -
通态非重复峰值电流 270A
最大栅极触发电压 1.3V
最大栅极触发电流 35mA
断态电压 800V
SCR类型 -
断态最大重复峰值漏电流 5μA
开启状态电压 1.55V
10.4mm(Max)
4.6mm(Max)
9.3mm(Max)
通用封装 TO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

T3035H-8I厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

T3035H-8I数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS T3035H-8I T3035H-8I数据手册

T3035H-8I封装设计

查看详情并下载
Symbol
Footprint
3D Model
