ACST410-8FP

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 双向可控硅, 4A额定, TO-220ABFP封装, 800V峰值, 通孔安装
供应商型号: 2530606
供应商: 海外现货
标准整包数: 1

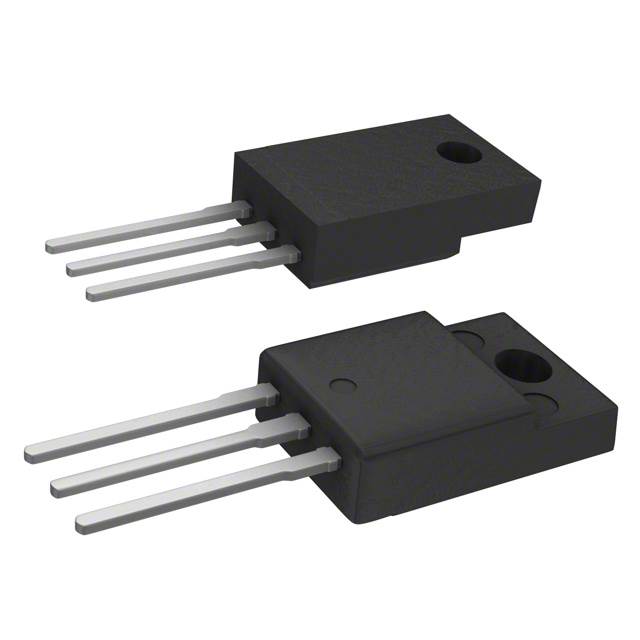

STMICROELECTRONICS 晶闸管/可控硅 ACST410-8FP

ACST410-8FP概述


    产品简介


    ACST4系列Triac是一种专为家用电器和工业系统设计的高性能功率开关器件。它能够驱动高达4安培的负载,特别适用于交流电机和其他中等功率负载的应用场景。ACST4系列具有过电压保护功能,且采用平面技术制造,确保了高可靠性。

    技术参数


    - 额定电流 (IT(RMS)): 4 A
    - 额定电压 (VDRM/VRRM): 800 V
    - 触发门极电流 (IGT):
    - ACST410: 10 mA
    - ACST435: 35 mA
    - 绝缘电压: 2000 VRMS(符合UL标准)
    - 静态dv/dt: >1000 V/μs
    - 最大储存温度范围: -40°C 到 +150°C
    - 最大操作结温范围: -40°C 到 +125°C
    - 热阻 (Rth(j-c)):
    - DPAK: 2.6 °C/W
    - TO-220FPAB: 4.6 °C/W
    - 热阻 (Rth(j-a)):
    - DPAK: 70 °C/W
    - TO-220FPAB: 60 °C/W

    产品特点和优势


    - 低触发门极电流:最小触发门极电流低至10 mA,提高了系统的能效。
    - 高噪声免疫:静态dv/dt > 1000 V/μs,可以有效抵抗电磁干扰。
    - 集成过电压保护:无需外部过电压保护电路,减少了系统复杂度。
    - 增强可靠性:采用平面技术制造,提升了产品的可靠性和耐久性。
    - 适应性强:适用于家电和工业控制系统的多种应用场景,如洗衣机、冰箱、空调等设备。

    应用案例和使用建议


    应用场景:
    - 家用电器中的交流电机控制,例如洗衣机的通用鼓电机和冰箱压缩机。
    - 工业控制系统中的交流负载驱动,如空气调节系统的压缩机。
    使用建议:
    - 为了确保ACST4系列Triac的最佳性能,建议使用合适的门极电阻以优化触发门极电流。
    - 在安装过程中,应注意散热,避免过热导致器件损坏。
    - 由于其高可靠性和稳定性,可优先考虑在需要频繁启动和停止的场合使用,如空调系统中的压缩机控制。

    兼容性和支持


    - 封装兼容性:
    - TO-220FPAB 和 DPAK 封装均可选择,提供不同的安装选项。
    - 厂商支持:
    - STMicroelectronics 提供全面的技术支持和售后服务,包括在线文档、技术支持热线和现场工程师服务。


    常见问题与解决方案


    1. 问题: 触发门极电流过高。
    - 解决方法: 检查门极电阻是否正确设置,必要时调整电阻值。

    2. 问题: 设备在高温环境下性能下降。
    - 解决方法: 确保良好的散热设计,例如增加散热片或者使用散热膏。
    3. 问题: 触发后不能正常关断。
    - 解决方法: 检查连接线路是否存在短路或断路问题,确认所有接线正确无误。

    总结和推荐


    综合评估:
    - ACST4系列Triac具备出色的触发特性和高噪声免疫能力,非常适合需要频繁启停的交流电机驱动应用。
    - 具备较低的触发门极电流,有助于降低功耗,提高整体效率。
    - 产品封装和型号多样,易于安装和使用,支持不同应用需求。
    推荐使用:
    - 对于需要高性能、高可靠性的家用电器和工业控制系统,强烈推荐使用ACST4系列Triac。它不仅能够在恶劣环境下稳定运行,还能显著提升系统效率和耐用性。

ACST410-8FP参数

参数
开启状态电压 -
平均通态电流 4A
最大栅极触发电压 1V
SCR类型 灵敏栅型
RMS通态电流 4A
断态电压 800V
最大栅极触发电流 10mA
断态最大重复峰值漏电流 20μA
通态非重复峰值电流 30A,32A
最大栅极峰值反向电压 -
长*宽*高 10.4mm*4.6mm*16.4mm
通用封装 TO-220FPAB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

ACST410-8FP厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ACST410-8FP数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS ACST410-8FP ACST410-8FP数据手册
