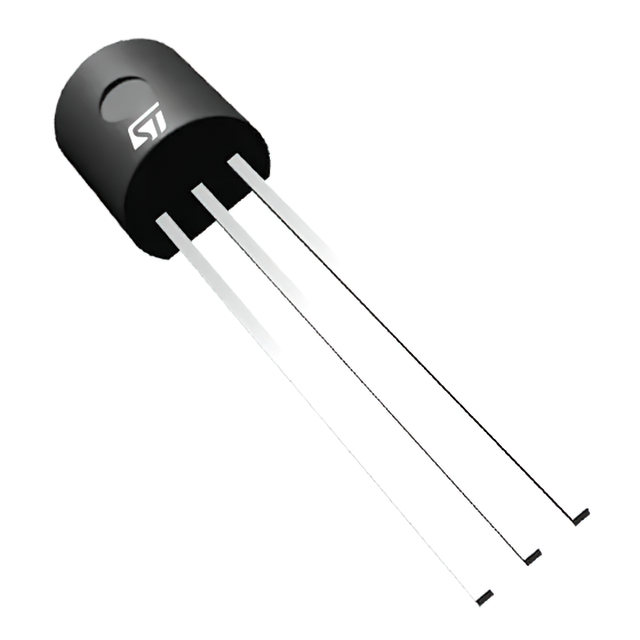

Z0109NA 2AL2

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 10mA 灵敏栅型 1A 1.6V 8A,8.5A 800V 5μA 1.3V TO-92-3 通孔安装
供应商型号:
供应商:
标准整包数: 0
STMICROELECTRONICS 晶闸管/可控硅 Z0109NA 2AL2

Z0109NA 2AL2概述

    # Z01 系列 Triac 技术手册解析

    产品简介


    Z01 系列是 STMicroelectronics 推出的一款通用型双向晶闸管(Triac),适用于交流开关控制的应用场景。其典型应用包括家用电器(如电磁阀、水泵、门锁和小灯控制)、风扇速度控制器等。此外,该系列产品支持微控制器直接驱动,具有不同的触发电流灵敏度,能够优化设备的整体性能。
    主要功能:
    - 高可靠性交流开关控制;
    - 广泛的电压范围支持;
    - 微控制器兼容性高,便于集成到现代电子产品中。
    应用领域:
    - 家用电器:例如空调、洗衣机、冰箱、照明系统;
    - 工业设备:如工业风扇、水泵、电磁阀等;
    - 智能家居和自动化系统。

    技术参数


    以下是 Z01 系列产品的关键电气和热学参数:
    | 参数名称 | 符号 | 最大值 | 单位 |
    ||
    | 有效均方根电流 | IT(RMS) | 1 | A |
    | 重复峰值关断电压 | VDRM/VRRM | 600 或 800 | V |
    | 触发门极电流 | IGT(Q1) | 3 至 25 | mA |
    | 最大存储温度范围 | Tstg | -40 至 +150| °C |
    | 最大操作温度范围 | Tj | -40 至 +125| °C |
    热阻参数:
    - Rth(j-t)(AC):SOT-223 封装为 25°C/W;SMBflat-3L 封装为 14°C/W。

    产品特点和优势


    特点:
    1. 宽工作电压范围:支持 600V 和 800V 的两种型号,适应不同电压需求;
    2. 低触发电流:最小触发电流低至 3mA,便于微控制器驱动;
    3. 高可靠性:通过严格的高温测试(最高可达 125°C),保证长期稳定性。
    优势:
    - 灵活性强:多种封装形式(TO-92、SOT-223、SMBflat-3L),方便客户选择适合的设计方案;
    - 环境友好:符合环保标准,采用无卤素材料;
    - 易于集成:支持直接连接微控制器,简化电路设计。

    应用案例和使用建议


    典型应用:
    - 电磁阀控制:配合微控制器实现精准的时间和电流控制;
    - 小灯调节:用于 LED 或其他照明设备的亮度调节。
    使用建议:
    1. 在设计时需考虑散热问题,确保设备工作在合适的温度范围内;
    2. 建议使用 SMBflat-3L 封装以获得更好的热管理能力;
    3. 注意匹配触发信号源与设备的触发电流要求。

    兼容性和支持


    Z01 系列产品与市面上主流的微控制器兼容,无需额外的接口电路。STMicroelectronics 提供详尽的技术文档和技术支持服务,确保客户在开发过程中得到充分帮助。

    常见问题与解决方案


    问题1:触发失败
    可能原因:触发信号幅度过低。
    解决方法:检查触发信号的幅度是否达到设备要求,必要时增加驱动电路。
    问题2:过热保护触发
    可能原因:长时间工作于高负载状态导致结温升高。
    解决方法:改善散热设计,增加外部冷却措施。

    总结和推荐


    Z01 系列 Triac 是一款性能优越、功能全面的交流开关器件,非常适合需要高可靠性和良好温度适应性的应用场景。其广泛的应用领域、灵活的封装选项以及友好的环保特性使其在市场上具备很强的竞争优势。我们强烈推荐这一产品给所有需要高性能交流开关解决方案的设计工程师。
    综上所述,如果您正在寻找一款高效稳定的 Triac 元件,Z01 系列将是您的理想选择。

Z0109NA 2AL2参数

参数
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 5μA
开启状态电压 1.6V
SCR类型 灵敏栅型
RMS通态电流 1A
断态电压 800V
平均通态电流 -
最大栅极触发电流 10mA
最大栅极峰值反向电压 -
通态非重复峰值电流 8A,8.5A
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装
