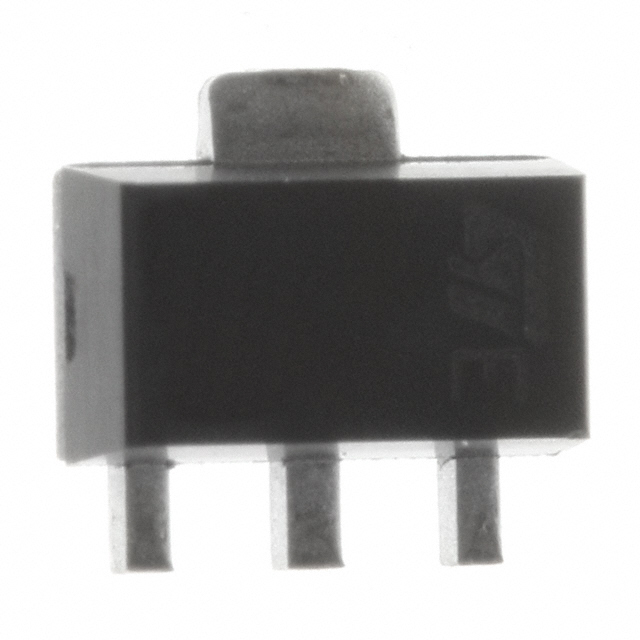

L79L15ACUTR

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 线性稳压芯片, -15 V输出, 100mA最大输出, 单路输出, SOT-89, 表面贴装, 3针
供应商型号: 30C-L79L15ACUTR SOT-89-3
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS LDO稳压器 L79L15ACUTR

L79L15ACUTR概述

    负压调节器L79L系列技术手册

    1. 产品简介


    L79L系列负压调节器是三端稳压器,适用于各种电源管理和电压调节的应用。它们具备内部电流限制和热关断功能,使其几乎不可破坏。这些调节器可用于消除噪声和单点调节相关的分布问题,并可与功率传输元件结合,制作高电流电压调节器。L79L系列广泛应用于需要负电压输出的各种电子设备中。

    2. 技术参数


    - 输出电压:-5V、-8V、-12V、-15V
    - 输出电流:最大100mA
    - 热过载保护:具备
    - 短路保护:具备
    - 电气特性:
    - 线性调整率(VI = -7到-20V):-5V输出时,最大150mV
    - 负载调整率(IO = 1到100mA):最大100mV
    - 静态电流(TJ = 25°C):6mA
    - 输出噪声电压(B = 10Hz到100kHz):最大90μV
    - 供电电压抑制比(VI = -18.5到-28.5V,f = 120Hz,IO = 40mA):最小34dB
    - 存储温度范围:-40°C到150°C
    - 工作温度范围:L79LXXAC为0°C到125°C;L79LXXAB为-40°C到125°C
    - 封装类型:TO-92、SO-8、SOT-89

    3. 产品特点和优势


    - 高可靠性:内部电流限制和热关断功能确保长时间稳定运行。
    - 低静态电流:典型值为6mA,有助于延长电池寿命。
    - 低噪声输出:最大90μV的输出噪声电压,适合对噪声敏感的应用。
    - 广泛的应用范围:适用于多种负电压需求的应用场景。
    - 易于使用:无需外部组件即可工作,简化电路设计。

    4. 应用案例和使用建议


    L79L系列负压调节器可以用于工业控制、电信设备、医疗仪器等多种场合。例如,在工业控制系统中,它可以作为负电压电源,减少噪声干扰并提高系统稳定性。使用建议如下:
    - 散热设计:确保提供足够的散热以保持器件温度在安全范围内。
    - 负载匹配:根据具体应用需求选择合适的输出电压和电流等级。
    - 噪声管理:采用适当的滤波器来降低输出噪声,提高信号质量。

    5. 兼容性和支持


    L79L系列提供了多种封装选项(TO-92、SO-8、SOT-89),可根据应用需求进行选择。制造商提供了详细的订单代码和机械数据表,方便用户选购。此外,STMicroelectronics提供了技术支持和文档更新服务,帮助用户解决实际应用中遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何确定所需输出电压?
    - A: 根据具体应用需求选择合适的输出电压,如-5V、-8V、-12V或-15V。
    - Q: 需要外部组件吗?
    - A: 不需要,L79L系列不需要任何外部组件即可正常工作。
    - Q: 工作温度范围是多少?
    - A: 存储温度范围为-40°C到150°C,工作温度范围取决于型号,L79LXXAC为0°C到125°C,L79LXXAB为-40°C到125°C。

    7. 总结和推荐


    L79L系列负压调节器以其高可靠性、低静态电流、低噪声输出和广泛的适用性,在多个领域表现出色。其易于使用的特性使得设计和集成变得更加简单。我们强烈推荐在需要负电压调节的各类应用中使用L79L系列。

L79L15ACUTR参数

参数
稳压器数量 1
线路调节 300mV
输出电流 100mA
纹波抑制-PSRR 39dB(120Hz)
负载调节 150mV
Iq-静态电流 6mA
最小输出电压 15V
最大压差@电流 -
最大输入电压 35V
最小输入电压 23V
最大输出电压 15V
极性 负极
输出类型 Fixed
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT-89-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
