LM2931AD33R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 78dB(120Hz) 1mA 正极 Fixed 100mA 1 3.3V 26V 3.3V 26V 600mV@ 100mA 33mV 33mV SOIC-8 贴片安装,黏合安装
供应商型号: 151838
供应商: 海外现货
标准整包数: 1

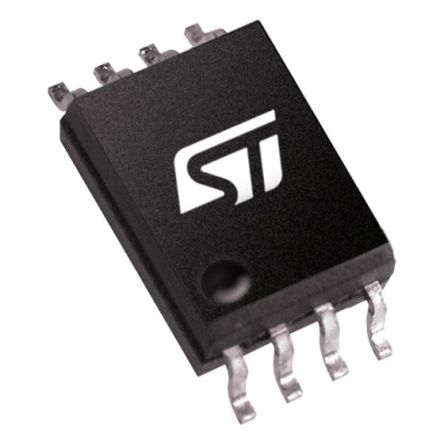

STMICROELECTRONICS LDO稳压器 LM2931AD33R

LM2931AD33R概述


    产品简介


    LM2931 系列低压差稳压器是一款由STMicroelectronics公司生产的低压差(LDO)稳压器,适用于各种低噪声、低功耗的应用场合,特别是在电池供电系统中表现尤为出色。该系列产品包括三种封装形式:DPAK、SO-8和TO-92。其主要功能是将输入电压调节为稳定输出电压,并具备一定的保护机制,以适应恶劣的工作环境。LM2931系列稳压器广泛应用于汽车电子、便携式设备、通信设备等领域。

    技术参数


    | 参数 | 值 |

    | 封装类型 | DPAK, SO-8, TO-92 |
    | 最大输入电压 | 40 V |
    | 最小输出电压 | 2.5 V |
    | 固定输出电压版本 | 3.3 V 和 5 V |
    | 调整输出电压范围 | 2.5 V 至 26 V |
    | 输出电流 | 最高 100 mA |
    | 静态电流(典型值) | 2.5 mA |
    | 短路电流 | 最高 300 mA |
    | 工作温度范围 | -40°C 至 125°C |
    | 热阻(结壳) | DPAK: 8°C/W, SO-8: 20°C/W, TO-92: 57°C/W |
    | 热阻(结到环境) | DPAK: 100°C/W, SO-8: 55°C/W, TO-92: 200°C/W |

    产品特点和优势


    1. 非常低的压降:LM2931系列稳压器的最大压降仅为90 mV(在10mA负载下),这对于延长电池寿命和提高效率至关重要。
    2. 低静态电流:典型值为2.5 mA,这使得其非常适合于电池供电设备。
    3. 可调输出电压:支持2.5V至26V的可调输出电压,固定输出电压版本则提供3.3V和5V选项。
    4. 保护机制:具备负载突变保护(高达60V)、反向瞬态保护(高达-50V),保证了在极端环境下的可靠性。
    5. 内部过流和热保护:内置过流和热保护电路,进一步增加了设备的安全性和稳定性。

    应用案例和使用建议


    应用案例
    LM2931系列稳压器特别适合用于汽车电子设备,例如仪表盘、传感器和控制器等。其在汽车应用中的关键优势在于能够在极端温度和电压波动下保持稳定的输出电压,从而确保设备正常运行。此外,该系列产品也适用于便携式电子设备,如智能手机和平板电脑,这些设备通常对电源效率和紧凑性有较高要求。
    使用建议
    - 在选择封装时,可以根据具体应用的需求来选择DPAK、SO-8或TO-92封装。例如,在空间有限的应用中,可以优先考虑SO-8封装;而在需要更大散热面积的场景下,则可以选用DPAK封装。
    - 注意电源设计时应合理配置外部电容,通常推荐使用100μF的输出电容和0.1μF的输入电容。
    - 确保输入电压范围在规定的范围内(最高40V),并在负载突变情况下采用合适的滤波电路以减少电压波动。

    兼容性和支持


    LM2931系列稳压器具有良好的兼容性,可与大多数常见的电子元器件和系统配合使用。为了确保最佳性能,建议查阅相关技术文档并咨询STMicroelectronics的销售和技术支持团队。该公司提供全面的技术支持和售后服务,确保用户能够充分发挥产品的性能。

    常见问题与解决方案


    1. 问题:输入电压超过最大限制会发生什么?
    解决方案:当输入电压超过最大限制时(40V),稳压器会自动关闭以保护内部电路和负载。为了避免这种情况发生,建议在电路设计时添加过压保护电路。
    2. 问题:如何调整输出电压?
    解决方案:对于可调输出电压版本,可以通过改变电阻网络来调整输出电压。通常,固定的参考电压值(VREF)可以通过调整R1和R2的比例来改变输出电压。
    3. 问题:稳压器在高温环境下的性能如何?
    解决方案:LM2931系列稳压器可以在-40°C至125°C的温度范围内正常工作,确保了在高温环境下的稳定性和可靠性。在设计过程中应注意散热设计,以避免因过热导致的性能下降。

    总结和推荐


    LM2931系列低压差稳压器凭借其非常低的压降、低静态电流和优异的保护机制,成为市场上极具竞争力的产品。它不仅适合于电池供电设备,还广泛应用于汽车电子、便携式设备和其他需要高效电源管理的场合。无论是设计紧凑型设备还是处理苛刻环境下的复杂系统,LM2931都是一个值得信赖的选择。总体来说,LM2931系列稳压器不仅在技术指标上表现出色,而且提供了完善的支持和服务,是一个值得推荐的产品。

LM2931AD33R参数

参数
输出电流 100mA
最小输出电压 3.3V
Iq-静态电流 1mA
最大输出电压 3.3V
纹波抑制-PSRR 78dB(120Hz)
线路调节 33mV
极性 正极
最大压差@电流 600mV@ 100mA
负载调节 33mV
最小输入电压 26V
稳压器数量 1
最大输入电压 26V
输出类型 Fixed
5mm(Max)
4mm(Max)
1.65mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
