LDLN025J12R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS

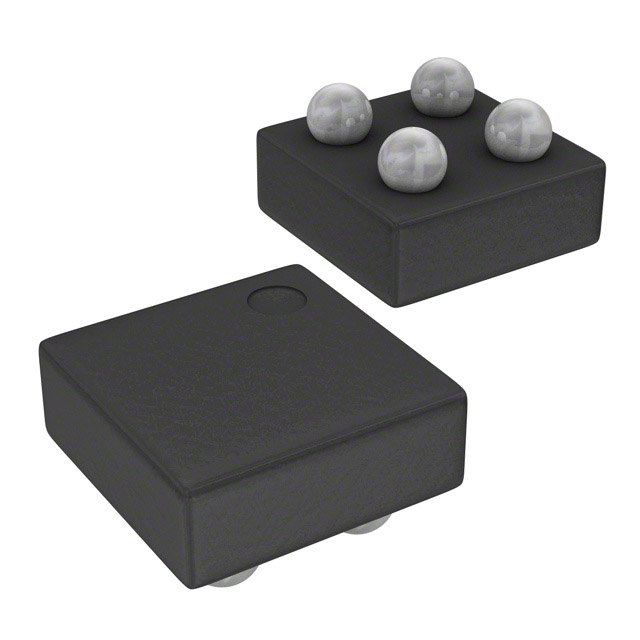

产品描述: STMicroelectronics 线性稳压器, 1.2 V输出, ±3%精确度, 250mA最大输出, 4引脚 倒装焊芯片
供应商型号: CY-LDLN025J12R
供应商: Avnet
标准整包数: 1
STMICROELECTRONICS LDO稳压器 LDLN025J12R

LDLN025J12R概述

    # LDLN025 250 mA超低噪声LDO

    产品简介


    LDLN025 是一款250 mA低压差(LDO)稳压器,可工作于1.5 V至5.5 V的输入电压范围。该器件特别适用于智能手机、平板电脑、图像传感器、仪器仪表以及VCO和RF模块等领域,提供稳定且洁净的输出电压,非常适合对噪声敏感的应用场景。
    主要功能
    - 超低输出噪声:6.5 μVRMS
    - 超低静态电流:在无负载情况下仅为12 μA
    - 非常低的压降:在250 mA负载下为120 mV
    - 非常高的电源抑制比:100 Hz时80 dB,100 kHz时60 dB
    - 逻辑控制关闭功能:可将电流消耗降低至低于1 μA
    应用领域
    - 智能手机和平板电脑
    - 图像传感器
    - 仪器仪表
    - VCO和RF模块

    技术参数


    基本电气特性
    - 输入电压范围:1.5 V 至 5.5 V
    - 输出电压精度:±2%
    - 最大输出电流:250 mA
    - 压降:在250 mA负载下最大250 mV
    - 工作温度范围:-40 °C 至 +125 °C
    其他特性
    - 静态电流:在无负载情况下12 μA,负载情况下425 μA
    - 热关断保护:过载和短路保护
    - 启停时间:80 μs至150 μs
    - 输出放电电阻:230 Ω
    热阻参数
    - 热阻,结至环境:DFN4-1x1为220°C/W,Flip-Chip4为210°C/W,SOT23-5L为200°C/W

    产品特点和优势


    LDLN025具备以下显著特点:
    - 超低输出噪声:适用于超敏感负载
    - 高电源抑制比:适合各种频率下的电源噪声抑制
    - 控制良好的静态电流:确保在各种条件下都有稳定的低功耗表现
    - 多种封装选择:便于在不同设计中灵活应用

    应用案例和使用建议


    典型应用图
    ![典型应用图](https://example.com/ldln025typicalappdiagram.png)
    使用建议
    1. 输入电容选择:建议使用至少1 μF的陶瓷电容,以确保稳定运行。
    2. 输出电容选择:建议使用至少1 μF的陶瓷电容,并保持较低的ESR值(500 mΩ以内)。
    3. 热管理:注意热阻参数,确保良好的散热以避免热关断。

    兼容性和支持


    LDLN025可与多种封装类型(Flip-Chip4、DFN4-1x1、SOT23-5L)配合使用,方便不同设计需求。STMicroelectronics提供了详细的技术支持,包括数据手册和技术文档,可在其官方网站上获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容和输出电容的容量和ESR值是否符合要求。 |
    | 静态电流过高 | 确保VOUT和VIN之间的压差不超过250 mV。 |
    | 启动时间过长 | 检查是否满足启动条件,例如EN引脚电压高于阈值电压。 |

    总结和推荐


    综合评估
    LDLN025是一款高性能的250 mA低压差稳压器,具备超低噪声、高电源抑制比和良好的静态电流控制能力,适用于需要低噪声、高效率的电源管理场合。其广泛的温度适应性和多种封装选项使其成为众多应用的理想选择。
    推荐结论
    鉴于LDLN025在性能上的优越表现和广泛应用的适应性,我们强烈推荐该产品用于需要高可靠性和良好电源管理的系统设计中。

LDLN025J12R参数

参数
最小输入电压 1.5V
最小输出电压 1.2V
纹波抑制-PSRR 80dB~60dB(100Hz~100KHz)
稳压器数量 1
输出电流 250mA
负载调节 0.002%/mA(Typ)
线路调节 0.02(Typ)
最大输出电压 1.2V
输出类型 Fixed
最大输入电压 5.5V
极性 正极
最大压差@电流 200mV@ 250mA
Iq-静态电流 25μA
长*宽*高 650μm*650μm*270μm
通用封装 FCBGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LDLN025J12R厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LDLN025J12R数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS LDLN025J12R LDLN025J12R数据手册
