LF33ABV-DG

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 80dB~65dB(120Hz~65) 1mA 正极 Fixed 500mA 1 3.3V 2.5V 3.3V 16V 700mV@ 500mA 16mV 16mV TO-220 通孔安装
供应商型号: 10B-3367179-4
供应商: 国内现货
标准整包数: 1

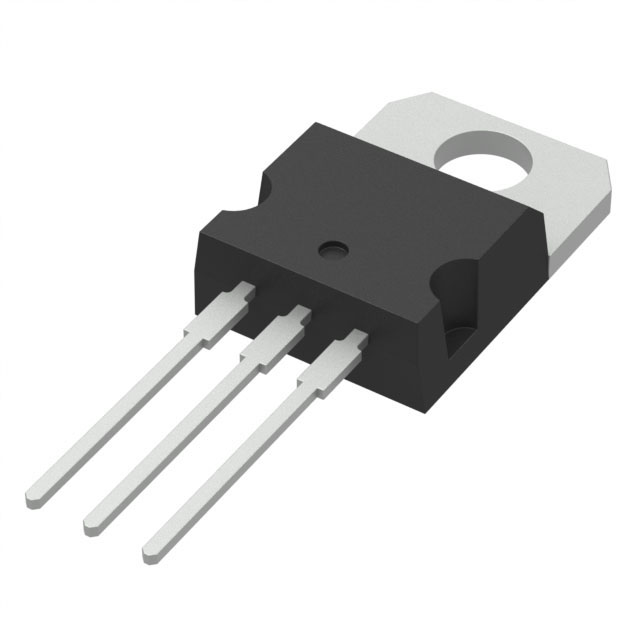

STMICROELECTRONICS LDO稳压器 LF33ABV-DG

LF33ABV-DG概述

    LFXX 系列低压降稳压器技术手册

    1. 产品简介


    LFXX系列低压降(Low Dropout, LDO)稳压器是一款具有禁用功能的非常低功耗、低噪声的稳压器。这款稳压器适用于多种电子设备中,尤其是电池供电系统和需要高效电源管理的应用。它的主要功能包括逻辑控制关闭功能、多种输出电压选项以及适用于汽车级应用的产品型号。这些特性使其成为众多行业中的理想选择,如消费电子、工业自动化、通信设备等。

    2. 技术参数


    以下是LFXX系列稳压器的主要技术规格和技术参数:
    - 输出电压范围:1.5V, 1.8V, 2.5V, 3.3V, 4.7V, 5V, 6V, 8V, 8.5V, 9V, 12V。
    - 最大输出电流:500mA。
    - 工作输入电压范围:2.5V至16V。
    - 静态电流(待机模式):典型值为50μA。
    - 静态电流(工作模式):典型值为500μA。
    - 静态电流(关闭模式):典型值为50μA。
    - 噪声电压:50μV(10Hz至100kHz带宽)。
    - 线性调节率:2mV至16mV。
    - 负载调节率:2mV至16mV。
    - 电源抑制比:典型值为80dB(120Hz)、77dB(1kHz)、65dB(10kHz)。
    - 热阻:TO-220为5°C/W,DPAK/PPAK为8°C/W。
    - 工作温度范围:-40°C至125°C。

    3. 产品特点和优势


    LFXX系列稳压器具备多个独特的优势:
    - 低功耗:静态电流极低,有助于延长电池寿命。
    - 低噪声:输出噪声电压低,适用于对噪声敏感的应用。
    - 宽输出电压范围:提供多种标准电压输出选项,适应不同需求。
    - 高可靠性:内部电流和热限保护机制,确保长时间稳定运行。
    - 便于使用:仅需2.2μF的输出电容即可实现稳定性。
    - 车载等级:某些型号符合AEC-Q100标准,适合汽车应用。

    4. 应用案例和使用建议


    LFXX系列稳压器广泛应用于各种场景,例如:
    - 便携式设备:例如笔记本电脑、平板电脑和手机。
    - 工业控制设备:如传感器、控制器和电机驱动器。
    - 汽车电子系统:如车身控制模块、车灯控制模块等。
    使用建议:
    - 在设计中尽量采用低ESR(等效串联电阻)的电容器以提高稳定性和减少输出噪声。
    - 注意散热设计,特别是在高温环境下使用时,确保达到最大输出电流时的热稳定性。

    5. 兼容性和支持


    LFXX系列产品与其他电子元器件和设备具有良好的兼容性。此外,制造商提供了全面的技术支持和售后服务,包括详细的用户手册、应用笔记和技术咨询服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题及其解决方案:
    - 问题1:输出电压不稳定。
    - 解决方法:检查输入电压是否在允许范围内,并确认输出电容是否符合要求。
    - 问题2:静态电流过高。
    - 解决方法:检查电路是否有其他漏电现象或非必要的功耗源,并优化电路设计。
    - 问题3:热失控。
    - 解决方法:确保散热设计合理,如增加散热片或使用更大尺寸的封装。

    7. 总结和推荐


    综上所述,LFXX系列低压降稳压器凭借其出色的性能、低功耗和广泛的应用范围,在市场上具有较高的竞争力。其独特的特性和优势使其在众多应用中表现出色,特别是对于需要高效电源管理和低噪声的场合。因此,强烈推荐此款产品给对性能要求高的用户。

LF33ABV-DG参数

参数
纹波抑制-PSRR 80dB~65dB(120Hz~65)
最大输入电压 16V
输出类型 Fixed
Iq-静态电流 1mA
极性 正极
最小输出电压 3.3V
最大压差@电流 700mV@ 500mA
最小输入电压 2.5V
稳压器数量 1
线路调节 16mV
负载调节 16mV
输出电流 500mA
最大输出电压 3.3V
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

LF33ABV-DG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LF33ABV-DG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS LF33ABV-DG LF33ABV-DG数据手册

LF33ABV-DG封装设计

查看详情并下载
Symbol
Footprint
3D Model
