Z0409MH

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 双向可控硅, IPAK封装, 600V峰值, 通孔安装
供应商型号: 4128252
供应商: 海外现货
标准整包数: 1

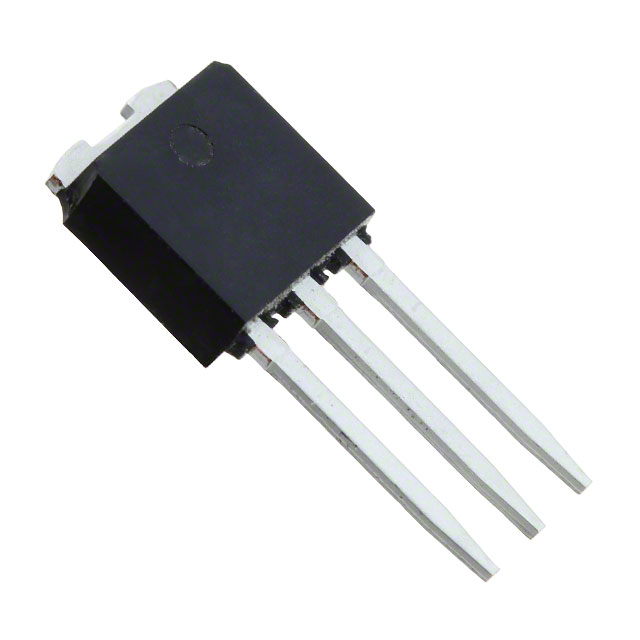

STMICROELECTRONICS 晶闸管/可控硅 Z0409MH

Z0409MH概述

    Z0409MH Triac 技术手册概述

    产品简介


    Z0409MH 系列是一款额定电流为4A的双向晶闸管(Triac),封装于紧凑的通孔IPAK封装中。这款四象限器件适用于家用电器、电动工具和工业系统中驱动高达4A的负载。其主要特征包括宽泛的工作温度范围、高可靠性及环保材料的使用。

    技术参数


    | 参数名称 | 测试条件 | 值 | 单位 |
    ||
    | IT(RMS) | RMS工作电流 | 4 | A |
    | VDSM/VRSM | 非重复峰值离态电压 | 750 | V |
    | IGT | 门极触发电流 | ≤ 10 | mA |
    | Tj最大值 | 最大工作结温 | 125 | °C |
    | IPAK 封装 |
    | 绝对最大值 |
    | 非重复峰值工作电流 | 全周期,初始Tj = 25°C | 16/15 | A |
    | I2t | fusing时间 | 1.5 | A2s |
    | 关键上升率 | IG = 2xIGT, tr ≤ 100ns | 50 | A/µs |
    | 再现峰值离态电压 600 | V |
    | 最大门极电流 1.2 | A |
    | 最大门极功耗 0.5 | W |
    | 存储温度范围 -40到+125 | °C |
    | 工作结温范围 -40到+125 | °C |
    | 最大引线焊接温度 260 | °C |

    产品特点和优势


    - 额定电流:4A,适用于大功率应用。
    - 宽工作温度范围:-40°C至125°C,保证在极端环境下稳定工作。
    - 环保设计:采用无卤素模塑树脂和无铅电镀工艺,符合ECOPACK2标准。
    - 四象限工作能力:适用于各种类型的负载。
    - 高可靠性:具备良好的热稳定性,能够承受瞬态电流。

    应用案例和使用建议


    - 应用案例:可应用于家用电器如空调、冰箱等,电动工具如电钻,以及工业控制系统中。
    - 使用建议:
    - 确保电路设计中加入适当的散热措施,以避免过热问题。
    - 在接线时需注意门极和主电路之间的隔离,防止信号干扰。

    兼容性和支持


    - 兼容性:该产品具有广泛的适用性,可以轻松集成到多种电子设备中。
    - 支持:制造商提供详尽的技术文档和支持服务,帮助客户进行应用设计和故障排除。

    常见问题与解决方案


    1. 问题:如何测试晶闸管的触发阈值?
    - 解决办法:参考手册中提供的测试条件,设置门极电流不超过10mA,并测量相应的门极电压。

    2. 问题:遇到过载情况时如何保护电路?
    - 解决办法:确保设计中有合适的熔断器或其他过载保护装置。

    总结和推荐


    Z0409MH Triac凭借其高电流处理能力、宽泛的工作温度范围以及环保材料的应用,在众多应用中表现出色。它不仅在功能上满足需求,还提供了良好的长期可靠性。因此,对于需要高可靠性的电力控制应用,我们强烈推荐使用此款Triac。

Z0409MH参数

参数
开启状态电压 -
通态非重复峰值电流 -
SCR类型 -
平均通态电流 -
最大栅极峰值反向电压 -
RMS通态电流 4A
最大栅极触发电流 10mA
断态电压 600V
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 -
安装方式 通孔安装
包装方式 管装

Z0409MH厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

Z0409MH数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS Z0409MH Z0409MH数据手册

Z0409MH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.6586
10+ ¥ 2.0141
100+ ¥ 1.8046
500+ ¥ 1.8046
1000+ ¥ 1.7724
5000+ ¥ 1.7724
库存: 119
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 20.14
