8MQ2M01L28ADE

厂牌: SOURIAU-SUNBANK
产品描述:
供应商型号: 3874046
供应商: 海外现货
标准整包数: 1

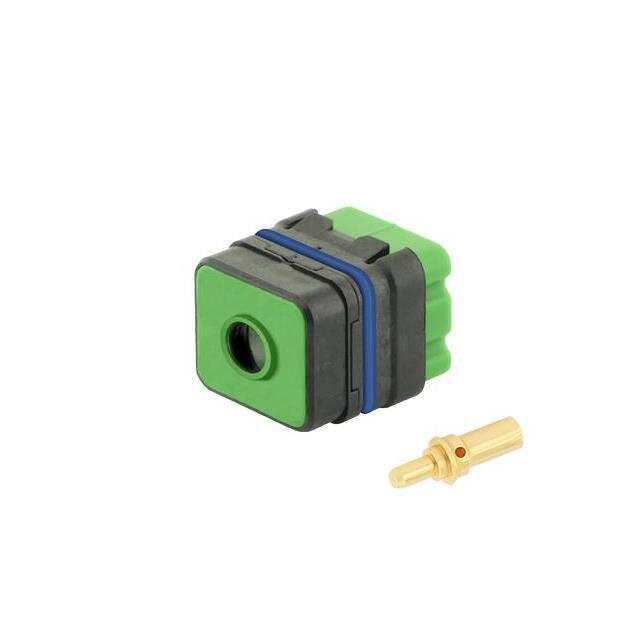

SOURIAU-SUNBANK 背板连接器 - ARINC 插件 8MQ2M01L28ADE

8MQ2M01L28ADE概述

    电子元器件产品技术手册:SOURIAU 8MQ系列模块

    产品简介


    SOURIAU 8MQ系列模块属于基本系列,主要用于航空、航天和工业自动化等领域的高可靠性连接应用。这些模块由高绝缘材料制成,适用于极端环境条件下的连接需求。其设计符合EN4165/BACI10BC/ARINC 809标准,确保了卓越的电气性能和机械强度。

    技术参数


    - 电压测试(海平面):
    - #22 = 1300 V r.m.s.
    - #20/#16/#12/#8(Q) = 1500 V r.m.s.
    - 绝缘电阻:5000 MΩ
    - 气候循环:-55°C 至 +175°C
    - 液体耐受性:符合EN 4165-001(表40)
    - 接触保持力:
    - #22 = 44 N
    - #20 = 67 N
    - #16/#12/#8/#8Q = 110 N
    - 密封要求:所有未使用的插孔必须使用密封塞或假接头

    产品特点和优势


    SOURIAU 8MQ系列模块具有以下独特功能和优势:
    - 高电压耐受性:能够承受高达1500V的电压测试,适合高压环境下的连接需求。
    - 卓越的绝缘性能:绝缘电阻达到5000 MΩ,确保在极端环境下的电气稳定性。
    - 广泛的温度适应性:能在-55°C至+175°C范围内稳定工作,满足严苛环境的要求。
    - 抗液体侵蚀:通过了EN 4165标准的液态介质耐受性测试,适用于恶劣环境。
    - 牢固的接触保持力:不同的模块尺寸具有不同的接触保持力,确保长期使用的可靠性。

    应用案例和使用建议


    SOURIAU 8MQ系列模块广泛应用于航空电子系统、军用设备及工业自动化领域。在具体应用时,可根据实际需求选择不同型号的模块:
    - 航空电子系统:模块常用于飞机内部的电路连接,需要高可靠性和耐用性。
    - 工业自动化:模块在工厂自动化系统中用于传感器和执行器之间的信号传输。
    - 军用设备:在军事设备中,模块需满足严格的环境和电气性能要求。
    使用建议:
    - 在安装前仔细检查所有未使用的插孔是否已安装密封塞或假接头。
    - 定期进行接触保持力测试,确保长期运行的可靠性。

    兼容性和支持


    SOURIAU 8MQ系列模块与标准EN4165兼容,可与其他同样符合此标准的电子元器件轻松配合使用。Souriau公司提供详尽的技术支持和售后服务,确保用户能及时获得所需帮助。

    常见问题与解决方案


    1. 问题:接触保持力不足
    - 解决方法:重新测试并确认接触保持力是否达标,必要时更换模块。
    2. 问题:绝缘电阻降低
    - 解决方法:检查模块是否有损坏或污染,必要时进行清洁或更换。
    3. 问题:无法通过电压测试
    - 解决方法:确认测试电压设置正确,如不符合标准,请联系技术支持部门。

    总结和推荐


    SOURIAU 8MQ系列模块以其卓越的电气性能、坚固的机械结构和广泛的适用范围,在航空、航天及工业自动化领域具有显著优势。无论是高压环境还是极端温度下,该系列产品均表现出色。因此,强烈推荐此系列模块作为高可靠性连接解决方案的选择。
    如果您正在寻找一种能在极端条件下仍能提供可靠连接的电子元器件,SOURIAU 8MQ系列模块无疑是您的理想选择。

8MQ2M01L28ADE参数

参数
零件状态 在售
包装方式 散装

8MQ2M01L28ADE厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8MQ2M01L28ADE数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 背板连接器 - ARINC 插件 SOURIAU-SUNBANK 8MQ2M01L28ADE 8MQ2M01L28ADE数据手册

8MQ2M01L28ADE封装设计

查看详情并下载
Symbol
Footprint
3D Model
