8MQ2M0108AB

厂牌: SOURIAU-SUNBANK
产品描述:
供应商型号: 3874068
供应商: 海外现货
标准整包数: 1

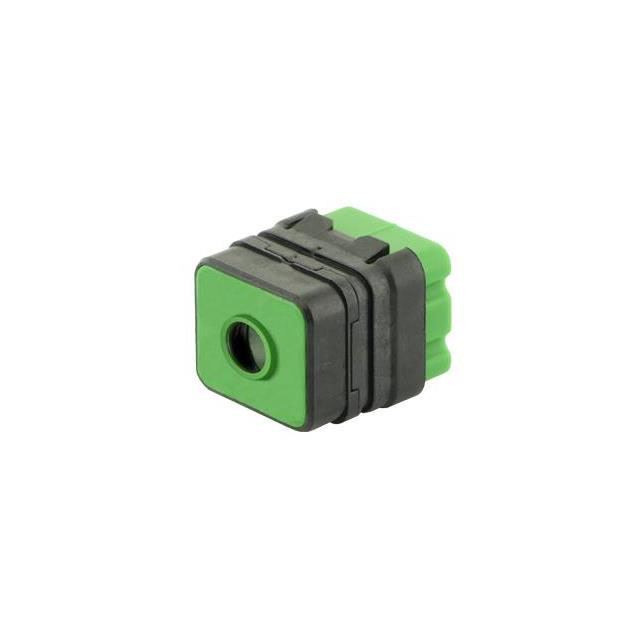

SOURIAU-SUNBANK 背板连接器 - ARINC 插件 8MQ2M0108AB

8MQ2M0108AB概述

    电子元器件产品技术手册概述

    产品简介


    本文档提供了基本系列8MQ电子模块的技术手册内容。这些模块主要用于各种电气连接,适用于航空、航天、军事及工业自动化等领域。8MQ模块是一种高质量的连接器,旨在提供可靠的电接触并保证长时间的稳定性。

    技术参数


    1. 电压测试(海平面):
    - #22 = 1300 V r.m.s.
    - #20/#16/#12/#8(Q) = 1500 V r.m.s.
    2. 绝缘电阻:≥ 5000 MΩ
    3. 温度范围:-55°C 到 +175°C
    4. 流体抗性:符合标准 EN4165-001 (表40)
    5. 接触保持力:
    - #22 = 44 N
    - #20 = 67 N
    - #16/#12/#8/#8Q = 110 N
    6. 重量(±5%):
    - 男性模块:20-22 针 = 4.32 g,12-20 针 = 4.36 g,08-16 针 = 5.16 g,04-12 针 = 5.29 g,99-01 针 = 4.96 g,99-10 针 = 4.46 g,09-36 针 = 3.89 g,01-08 针 = 6.70 g,01L28 针 = 7.60 g

    产品特点和优势


    8MQ系列模块具有多种型号和配置选项,以适应不同的应用场景。其主要特点是:
    - 高电压耐受能力:确保在高压环境下也能稳定工作。
    - 优秀的绝缘性能:具备出色的绝缘电阻,适合在恶劣环境中使用。
    - 广泛的温度适应性:能够在极端温度条件下正常工作,适用于广泛的环境。
    - 强大的接触保持力:能够保证长期稳定的电接触。
    - 多样化的配置选择:通过不同的型号和配置选项满足不同用户需求。

    应用案例和使用建议


    这些模块常用于航空器和军用车辆的复杂电气系统中,特别是在需要高度可靠性的场合。为了确保最佳性能,用户应考虑以下几个使用建议:
    - 正确的型号选择:根据具体的应用需求选择适当的模块型号和配置。
    - 规范安装:严格按照制造商的安装指南进行安装,以确保安全和可靠性。
    - 定期检查:定期对模块进行检查和维护,确保其始终处于良好的工作状态。

    兼容性和支持


    这些模块与标准接口兼容,便于与其他电子设备连接。此外,SOURIAU公司提供了全面的技术支持和维护服务,确保客户在使用过程中获得最大价值。

    常见问题与解决方案


    1. 如何确认模块是否正常工作?
    - 使用万用表检查模块的导通性和绝缘性,确保没有短路或断路现象。
    2. 模块在高温环境下工作不稳定怎么办?
    - 检查是否有正确接地,并确保安装符合标准要求。如果问题仍然存在,可能需要更换模块或联系技术支持。
    3. 模块连接不稳定怎么办?
    - 确保接头干净无污物,重新插拔几次以确保接触良好。如果仍存在问题,可以考虑更换新的模块。

    总结和推荐


    8MQ系列模块凭借其卓越的性能和广泛的应用范围,在市场上具有很强的竞争力。它能够满足大多数高端电气系统的连接需求。强烈推荐给需要高可靠性和高性能连接解决方案的用户。
    请注意,上述内容是基于所提供的数据表和假设的信息生成的概要,具体技术细节和技术参数请参阅完整的技术手册。

8MQ2M0108AB参数

参数
包装方式 散装

8MQ2M0108AB厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8MQ2M0108AB数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 背板连接器 - ARINC 插件 SOURIAU-SUNBANK 8MQ2M0108AB 8MQ2M0108AB数据手册
