8MQ2M0108ABE

厂牌: SOURIAU-SUNBANK
产品描述:
供应商型号: 3874069
供应商: 海外现货
标准整包数: 1

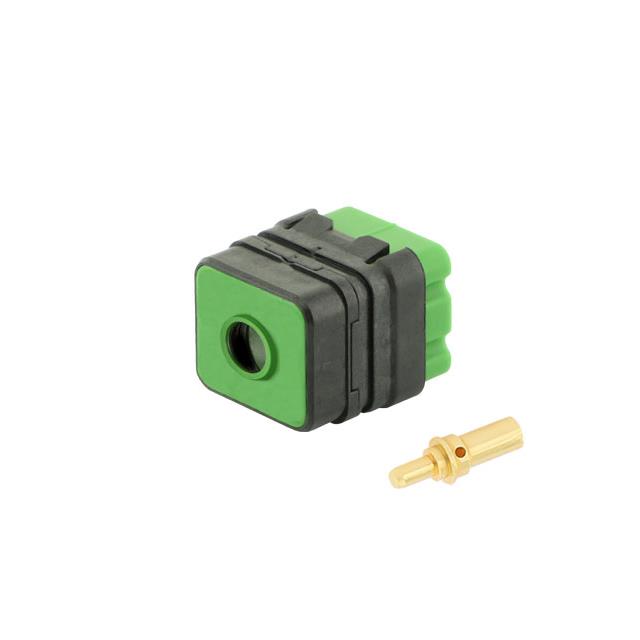

SOURIAU-SUNBANK 背板连接器 - ARINC 插件 8MQ2M0108ABE

8MQ2M0108ABE概述


    产品简介


    电子元器件

    产品简介


    本手册介绍的是Souriau公司的8MQ系列模块化连接器。这是一种基本系列的产品,广泛应用于航空、航天、军事及工业自动化等领域。8MQ系列产品具有多种配置和规格,适用于不同电压和电流要求的应用场景。其核心特点是可靠性高、连接稳固且易于安装维护。

    技术参数


    - 电压测试(海平面):
    - #22 规格:1300 V r.m.s.
    - #20/#16/#12/#8(Q) 规格:1500 V r.m.s.
    - 绝缘电阻:5000 MΩ
    - 温度范围:-55°C 到 +175°C
    - 液态介质耐受性:符合EN4165-001标准(见表40)
    - 接触保持力:
    - #22 规格:44 N
    - #20 规格:67 N
    - #16/#12/#8/#8Q 规格:110 N
    - 尺寸(重量单位:克):
    - #20-22 规格:男性模块4.32g,女性模块6.81g
    - #12-20 规格:男性模块4.36g,女性模块6.06g
    - #08-16 规格:男性模块5.16g,女性模块6.63g
    - #04-12 规格:男性模块5.29g,女性模块6.19g
    - #99-01 规格:男性模块4.96g,女性模块6.69g
    - #99-10 规格:男性模块4.46g,女性模块6.08g
    - #09-36 规格:男性模块3.89g,女性模块5.69g
    - #01-08 规格:男性模块6.70g,女性模块10.96g
    - #01L28 规格:男性模块7.60g,女性模块10.13g
    - 材料:
    - 绝缘体:热塑性塑料
    - 密封套和界面密封:硅橡胶
    - 接触件:铜合金
    - 接触镀层:镍上金0.8微米

    产品特点和优势


    - 可靠性强:通过了严格的电压和绝缘测试。
    - 适应性强:能够在极端温度条件下正常工作。
    - 坚固耐用:具有较高的接触保持力,确保长期稳定使用。
    - 安装方便:多种规格和配置,便于根据具体需求选择合适的型号。
    - 材料优良:采用高性能的材料,确保长期使用寿命。

    应用案例和使用建议


    - 应用案例:
    - 在航空航天设备中作为关键的电源和信号传输接口。
    - 在工业自动化控制系统中实现数据通信和电力供应。
    - 在军事装备中提供可靠的通信和电力传输接口。
    - 使用建议:
    - 安装时注意按照手册要求对未使用的孔位进行密封处理,以保证整体系统的可靠性。
    - 定期检查和维护,特别是对接触点进行清洁,防止氧化和腐蚀。

    兼容性和支持


    - 兼容性:8MQ系列模块可以与同系列其他产品兼容,同时也可与其他标准接口兼容。
    - 技术支持:Souriau公司提供全面的技术支持和售后服务,包括产品安装指导、故障诊断和维修服务。

    常见问题与解决方案


    - 问题1:接触不良。
    - 解决方案:检查接触面是否有灰尘和氧化物,必要时重新清洁并涂抹专用润滑剂。

    - 问题2:密封失效。
    - 解决方案:更换损坏的密封圈,并按照手册要求重新安装。

    - 问题3:连接不稳定。
    - 解决方案:确认安装位置正确,检查各部件是否安装紧固。

    总结和推荐


    综上所述,8MQ系列模块化连接器是一款具备高度可靠性和广泛应用领域的电子元器件产品。无论是从技术规格还是实际应用效果来看,它都能满足大部分高要求的应用场景。对于需要高稳定性和可靠性的系统来说,8MQ系列是理想的选择。强烈推荐使用此产品。

8MQ2M0108ABE参数

参数
包装方式 散装

8MQ2M0108ABE厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8MQ2M0108ABE数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 背板连接器 - ARINC 插件 SOURIAU-SUNBANK 8MQ2M0108ABE 8MQ2M0108ABE数据手册

8MQ2M0108ABE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 531.5096
库存: 49
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 531.5
