首页  >  产品百科  >  CDB7620-000

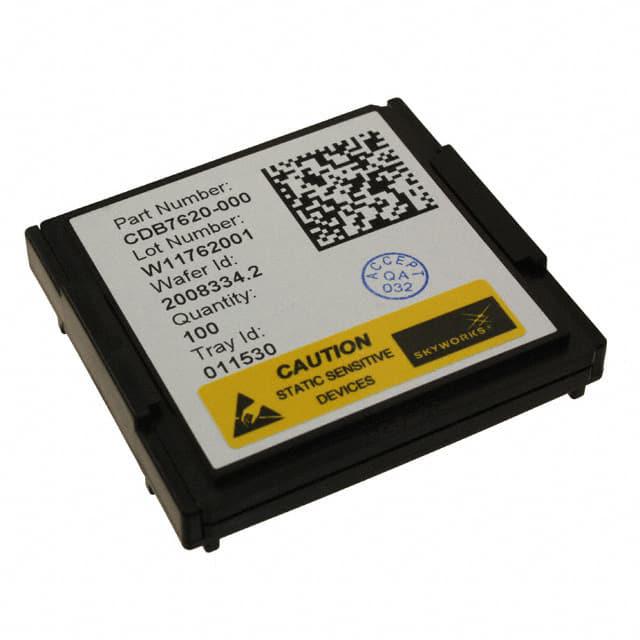

CDB7620-000

产品分类: 肖特基二极管
厂牌: SKYWORKS SOLUTIONS
产品描述: 2V 0.01ns 导线安装,贴片安装 241μm*241μm*216μm
供应商型号: 863-1208-ND
供应商: Digi-Key
标准整包数: 100
SKYWORKS SOLUTIONS 肖特基二极管 CDB7620-000

CDB7620-000概述

    硅肖特基势垒二极管:贴片芯片及束带引线

    产品简介


    Skyworks Solutions公司推出的硅肖特基势垒二极管(Bondable Chips and Beam Leads)是专为射频(RF)和微波应用设计的高性能器件。它们广泛应用于检测器、混频器等领域。这些二极管具备低噪声、高可靠性的特点,同时具有优异的1/f噪声特性,适用于通过40GHz频率范围的应用。

    技术参数


    该产品系列包括多种型号,主要技术规格如下:
    - 逆向电压(VR):2V
    - 正向电流(IF):100mA
    - 射频输入功率(PD):75mW @ TA = 25°C
    - 存储温度范围(TSTG):-60°C至+200°C
    - 工作温度范围(TA):-55°C至+150°C
    - ESD保护等级:Class <250V
    典型电气特性:
    - 检测灵敏度(TSS):-40dBm至-50dBm(视具体型号而定)
    - 反向阻抗(RV):2800Ω(视具体型号而定)
    - 结电容(CJ):0.1pF至0.2pF(视具体型号而定)
    - 正向电压(VF):275mV至491mV(视具体型号而定)
    - 反偏电压(VB):2V至10V(视具体型号而定)

    产品特点和优势


    1. 材料选择:提供P型和N型两种低势垒设计,可根据应用需求进行选择。
    2. 低噪声特性:具有优越的1/f噪声特性,尤其适合对噪声敏感的应用场合。
    3. 大焊盘芯片设计:有助于提高机械可靠性,避免焊接过程中造成损坏。
    4. 通用芯片设计:可用于微波集成电路(MIC)、微带线电路等多种场合。

    应用案例和使用建议


    这些二极管适用于多个高频应用领域,例如:
    - 检测器:检测信号强度,特别适用于S、X、Ku、Ka频段。
    - 混频器:用于频率转换,根据硅材料的不同(P型或N型),可以选择不同的器件以获得最优性能。
    - 高速开关和限流器:在低功率情况下,可以作为高速开关或限流器使用。
    使用建议:
    - 偏置电压管理:为了获得高效运行,建议使用适当的偏置电压来减少视频电阻,但要控制好偏置电压以避免增加噪声。
    - 环境适应性:考虑使用高温工作环境时,需注意温度变化对性能的影响。

    兼容性和支持


    这些二极管设计灵活,易于安装,能够集成到不同类型的电路中。Skyworks提供了详细的安装指南和工艺文档,包括《束带引线二极管安装方法》等资料,帮助用户更好地进行安装和使用。

    常见问题与解决方案


    1. 逆向电压过高导致击穿:
    - 解决方案:确保不超过规定的逆向电压限制,合理设计电路以防止过压。
    2. 温度漂移引起的性能变化:
    - 解决方案:使用适当偏置电压并控制温度,避免极端环境下的使用。
    3. 焊接损坏:
    - 解决方案:使用大焊盘设计以减少焊接过程中的应力,确保焊接质量。

    总结和推荐


    综上所述,这款硅肖特基势垒二极管凭借其卓越的噪声性能、高可靠性及广泛应用范围,非常适合于需要高性能射频和微波电路的设计。尽管在使用过程中需要注意偏置管理和温度控制,但这些都可以通过合理的电路设计来解决。因此,我们强烈推荐该产品在射频和微波领域的重要应用中使用。

CDB7620-000参数

参数
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 2V
反向恢复时间 0.01ns
正向浪涌电流 -
Vrrm - 重复反向电压 -
配置 -
长*宽*高 241μm*241μm*216μm
安装方式 导线安装,贴片安装
零件状态 在售
包装方式 散装

CDB7620-000厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

CDB7620-000数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 肖特基二极管 SKYWORKS SOLUTIONS CDB7620-000 CDB7620-000数据手册

CDB7620-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.288 ¥ 19.1477
200+ $ 2.0901 ¥ 17.4919
300+ $ 1.9897 ¥ 16.6513
500+ $ 1.8771 ¥ 15.7088
700+ $ 1.8105 ¥ 15.1519
1000+ $ 1.7615 ¥ 14.7416
库存: 200
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1914.77
