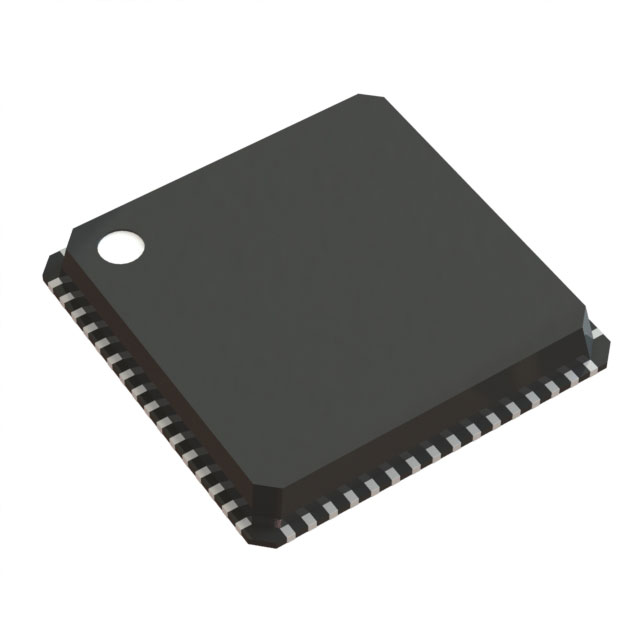

SI5386A-E-GM

产品分类: 锁相环
厂牌: SKYWORKS SOLUTIONS
产品描述: 是 1.71V,3.14V 1.89V,1.893.47 735MHz,2.94912GHz QFN-64 贴片安装
供应商型号: UA-SI5386A-E-GM
供应商: 海外现货
标准整包数: 1
SKYWORKS SOLUTIONS 锁相环 SI5386A-E-GM

SI5386A-E-GM概述

    Si5386 Data Sheet Overview

    1. 产品简介


    产品类型:Si5386是一款高性能无线时钟衰减器,具有任意频率输出,特别适用于eCPRI(基于以太网的通用公共无线电接口)应用,这些应用对集成度和相位噪声性能有着极高的要求。
    主要功能:该芯片结合了频率合成和时钟倍增功能,采用高度集成的数字解决方案。它支持多种输出格式,包括差分和LVCMOS输出,且无需外部环路滤波组件。此外,它提供了灵活的时钟配置和动态时钟切换功能,确保系统稳定运行。
    应用领域:
    - 无线基础设施
    - eCPRI RRH(远程射频头)
    - 基带单元(BBU)
    - 小型蜂窝基站和μBTS
    - DOCSIS
    - 测试与测量

    2. 技术参数


    输入频率范围:
    - 差分:7.68 MHz 至 750 MHz
    - LVCMOS:7.68 MHz 至 250 MHz
    输出频率范围(整数):
    - 差分:最高可达2.94912 GHz
    - 输出频率范围(分数):
    - 差分:最高可达735 MHz
    - LVCMOS:最高可达250 MHz
    时钟抖动特性:
    - 超低RMS抖动:72 fs(典型值,12 kHz至20 MHz)
    - 相位噪声:在122.88 MHz载波频率下为-118 dBc/Hz(100 Hz偏移)
    其他特性:
    - 支持JESD204B标准
    - 高温范围:-40°C 至 +85°C
    - 支持1.8 V和3.3 V供电电压
    - 支持I2C或SPI串行接口

    3. 产品特点和优势


    - 高度集成:单颗芯片即可实现多种频率的合成和时钟分配,极大简化系统设计。
    - 超低抖动和噪声:超低的RMS抖动和相位噪声,适用于高性能无线通信应用。
    - 灵活的时钟配置:支持从任意输入频率生成任意组合的输出频率,满足多样化需求。
    - 高可靠性:内置状态监测和故障检测机制,确保系统的稳定运行。

    4. 应用案例和使用建议


    应用场景:
    - 在无线基础设施中,作为eCPRI RRH的核心时钟源。
    - 在BBU中提供高精度的时钟信号,用于处理和传输高速数据流。
    - 在小型蜂窝基站和μBTS中,实现多频段信号同步。
    使用建议:
    - 配置适当的输入频率和输出频率,以满足具体应用需求。
    - 定期检查状态监测信号,及时发现并处理潜在故障。

    5. 兼容性和支持


    兼容性:Si5386兼容多种时钟输出格式,包括LVDS、LVPECL、LVCMOS、CML和HCSL,可根据需要选择合适的输出格式。
    支持:Skyworks Solutions公司提供详尽的技术文档和支持服务,包括《ClockBuilder Pro》软件工具,简化设备配置过程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出频率不稳定 | 检查输入频率和参考时钟的稳定性 |
    | 无法锁定到输入时钟 | 检查输入时钟是否正常,调整时钟配置 |
    | 模块过热 | 确保散热措施得当,避免模块长期过载 |

    7. 总结和推荐


    综述:
    Si5386是一款高度集成、超低抖动和相位噪声的无线时钟衰减器,非常适合于无线基础设施和高性能测试与测量应用。其高度灵活性和强大的性能使其在市场上具有很强的竞争优势。
    推荐:
    Si5386以其出色的性能、易用性和高可靠性,在无线通信、网络和测试测量等领域有着广泛的应用前景。我们强烈推荐在相关项目中使用这款芯片,以实现高效可靠的时钟信号处理。

SI5386A-E-GM参数

参数
最大工作供电电压 1.89V,1.893.47
最小工作供电电压 1.71V,3.14V
PLL-锁相环
最大输入频率 735MHz,2.94912GHz
64-VFQFN Exposed Pad
通用封装 QFN-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

SI5386A-E-GM厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SI5386A-E-GM数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 锁相环 SKYWORKS SOLUTIONS SI5386A-E-GM SI5386A-E-GM数据手册

SI5386A-E-GM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.9875 ¥ 167.4953
22+ $ 19.8375 ¥ 166.2383
65+ $ 19.475 ¥ 163.2005
281+ $ 18.075 ¥ 151.4685
库存: 1550
起订量: 7 增量: 260
交货地:
最小起订量为:1
合计: ¥ 167.49
