首页  >  产品百科  >  EFR32BG22C222F352GN32-C

EFR32BG22C222F352GN32-C

产品分类: 蓝牙芯片
产品描述: 106.7dBm 2.4GHz,2.4835GHz 3.8V 2.4GHz(Typ) 2Mbps ADC,IrDA,I²C,I²S,PWM,SPI,UART,USART 1.71V TQFN32 贴片安装 4mm*4mm*300μm
供应商型号: SYE-EFR32BG22C222F352GN32-C
供应商: 海外现货
标准整包数: 1

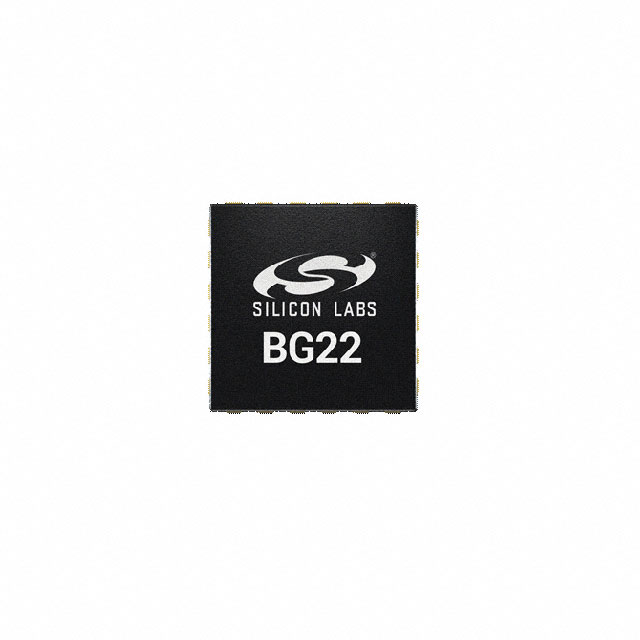

SILICON LABORATORIES 蓝牙芯片 EFR32BG22C222F352GN32-C

EFR32BG22C222F352GN32-C概述

    # EFR32BG22 Wireless Gecko SoC Family Technical Overview

    1. 产品简介


    EFR32BG22 Wireless Gecko系列SoC(系统级芯片)是Silicon Labs Wireless Gecko产品家族的重要组成部分。这些芯片专为物联网(IoT)设备设计,提供高效的蓝牙5.2网络连接能力。其核心是一个76.8 MHz的32位ARM Cortex-M33处理器,结合高性能的2.4 GHz射频收发器,实现了卓越的能效。这些SoC广泛应用于资产标签、信标、消费类电子遥控器、便携式医疗设备、蓝牙网格低功耗节点、运动健身设备、智能家居、楼宇自动化和安全系统等领域。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 核心处理器 | ARM Cortex-M33,最高76.8 MHz,支持DSP指令和浮点运算单元 |
    | 闪存容量 | 最大512 KB |
    | RAM容量 | 最大32 KB |
    | 射频性能 | -106.7 dBm(125 kbps GFSK)、-98.9 dBm(1 Mbps GFSK)、-96.2 dBm(2 Mbps GFSK),发射功率可达6 dBm |
    | 工作电压范围 | 1.71 V 至 3.8 V |
    | 温度范围 | -40°C 至 125°C |
    | 电源模式 | 活动模式:27 μA/MHz(76.8 MHz),深睡模式:1.40 μA(32 KB RAM保留),极低功耗模式:0.17 μA |

    3. 产品特点和优势


    EFR32BG22具有多项显著的技术优势,使其在市场上脱颖而出:
    - 高能效:采用低功耗架构,在各种运行状态下保持极低的电流消耗。
    - 多样化接口:集成丰富的外围设备,包括USART、EUART、I²C、ADC、定时器等,满足复杂系统的需求。
    - 强大的安全性:支持AES加密、SHA哈希算法、ECC和ECDSA等,确保数据传输的安全性。
    - 宽温度适应性:能够在极端环境下稳定工作,适合工业控制和户外应用。

    4. 应用案例和使用建议


    EFR32BG22非常适合需要长距离通信和低功耗的物联网设备,如智能家居中的无线传感器节点。对于具体应用,建议优化射频匹配电路以提高信号质量,并合理分配不同电源模式以降低能耗。此外,利用其方向查找功能(Angle-of-Arrival/Angle-of-Departure),可以实现精准的位置服务。

    5. 兼容性和支持


    EFR32BG22可与多种标准协议兼容,如蓝牙低功耗5.2和专有协议栈。Silicon Labs提供全面的技术支持,包括开发工具链和详尽的参考文档,帮助开发者快速上手并解决潜在问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电池寿命短 | 调整睡眠模式参数以减少不必要的唤醒次数 |
    | 数据传输不稳定 | 检查天线匹配网络的设计,并确保符合要求 |
    | 系统初始化失败 | 验证硬件配置是否正确,尤其是电源和时钟设置 |

    7. 总结和推荐


    总体而言,EFR32BG22是一款集成了高效处理器和强大射频功能的物联网解决方案。它不仅具备出色的性能表现,还提供了丰富的接口选项和卓越的安全保障。我们强烈推荐此产品用于需要高性能、高可靠性的物联网应用场景中。无论是家庭自动化还是工业监控,EFR32BG22都能胜任且表现出色。

EFR32BG22C222F352GN32-C参数

参数
范围 -
最小工作频率 2.4GHz,2.4835GHz
ISM带宽 -
最大数据速率 2Mbps
支持协议 -
最大工作频率 2.4GHz(Typ)
接口类型 ADC,IrDA,I²C,I²S,PWM,SPI,UART,USART
最大工作供电电压 3.8V
最小工作供电电压 1.71V
典型灵敏度 106.7dBm
长*宽*高 4mm*4mm*300μm
通用封装 TQFN32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

EFR32BG22C222F352GN32-C厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFR32BG22C222F352GN32-C数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 蓝牙芯片 SILICON LABORATORIES EFR32BG22C222F352GN32-C EFR32BG22C222F352GN32-C数据手册

EFR32BG22C222F352GN32-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.55 ¥ 12.989
库存: 600
起订量: 163 增量: 2800
交货地:
最小起订量为:5
合计: ¥ 64.94
