首页  >  产品百科  >  EFR32BG1P233F256GM48-C0

EFR32BG1P233F256GM48-C0

产品分类: 蓝牙芯片
产品描述: Silicon Labs 射频收发器, 最高2.4GHz频带1频率, 48引脚, 表面贴装
供应商型号: 2577271
供应商: 海外现货
标准整包数: 1

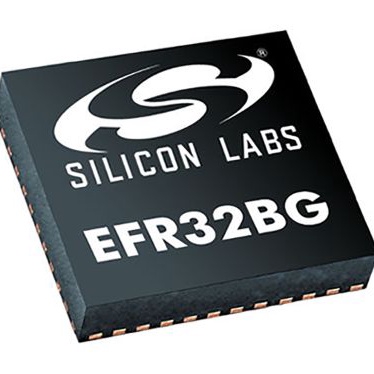

SILICON LABORATORIES 蓝牙芯片 EFR32BG1P233F256GM48-C0

EFR32BG1P233F256GM48-C0概述

    EFR32BG1 Blue Gecko Bluetooth® Low Energy SoC 技术手册

    1. 产品简介


    EFR32BG1 Blue Gecko 是Silicon Labs无线Gecko产品系列的一部分,专为物联网(IoT)设备设计,旨在提供低功耗蓝牙连接。它集成了一个高效能的32位ARM Cortex-M4处理器,具备高性能、低能耗的特点。EFR32BG1适用于各种需要低能耗、高效率无线通信的应用场景,如健康和健身设备、智能家居、商业照明等。

    2. 技术参数


    - 处理器:32位ARM Cortex-M4,最高运行频率40 MHz,具备DSP指令和浮点单元,用于高效信号处理。
    - 存储器:最大256 KB闪存和32 KB RAM。
    - 无线电频率:支持2.4 GHz和Sub-GHz双频段无线电操作。
    - 传输功率:2.4 GHz:高达19.5 dBm;Sub-GHz:高达20 dBm。
    - 接收电流:1 Mbps,GFSK,2.4 GHz时为8.7 mA;38.4 kbps,GFSK,169 MHz时为7.6 mA。
    - 发射电流:2.4 GHz时为8.2 mA(0 dBm输出功率),868 MHz时为34.5 mA(14 dBm输出功率)。
    - 睡眠模式电流:2.2 μA EM2深度睡眠模式电流(4 KB RAM保留,RTCC运行在LFRCO)。
    - 电源电压:1.85 V至3.8 V单电源供电,集成DC-DC转换器。
    - 工作温度范围:标准(-40°C 至 85°C)和扩展(-40°C 至 125°C)温度等级。
    - 包装:QFN32(5x5 mm)、QFN48(7x7 mm)。

    3. 产品特点和优势


    EFR32BG1 Blue Gecko的主要特点是低功耗系统级芯片,集成了高性能32位ARM Cortex-M4处理器和DSP指令及浮点单元。它的超低睡眠模式电流(2.2 μA EM2深度睡眠模式)使得设备可以在电池供电下长时间工作。此外,EFR32BG1还具有集成PA、高接收灵敏度、多通道DMA控制器和广泛的MCU外设等优势。

    4. 应用案例和使用建议


    EFR32BG1适用于多种应用场景,如健康和健身设备、智能家居、商业照明等。例如,在健康监测设备中,EFR32BG1可以通过蓝牙低功耗协议实现稳定的数据传输。建议在设计中充分考虑设备的功耗管理,合理配置电源管理和唤醒策略,以延长设备的续航时间。

    5. 兼容性和支持


    EFR32BG1可以与其他电子元器件和设备无缝兼容,满足多种需求。Silicon Labs提供详尽的技术文档和支持服务,包括硬件参考设计、软件开发工具包(SDK)和社区支持等,帮助用户快速开发并部署产品。

    6. 常见问题与解决方案


    - 问题1:设备在低功耗模式下电流过高。
    - 解决方案:检查设备的电源管理和唤醒策略设置是否正确,确保在不需要时进入低功耗模式。
    - 问题2:设备接收灵敏度不理想。
    - 解决方案:确保天线接口正确连接,并调整接收机增益和前端电路。
    - 问题3:设备无法通过蓝牙配对。
    - 解决方案:检查设备的蓝牙配置是否符合标准,确认固件版本是否最新。

    7. 总结和推荐


    EFR32BG1 Blue Gecko Bluetooth® Low Energy SoC凭借其低功耗、高性能和广泛的适用性,成为理想的物联网设备选择。其丰富的外设、良好的兼容性和全面的技术支持使其在市场上具有很强的竞争力。强烈推荐给需要高效能低功耗蓝牙解决方案的设计工程师和制造商。

EFR32BG1P233F256GM48-C0参数

参数
最小工作频率 2.4GHz
支持协议 -
ISM带宽 -
最大数据速率 2Mbps
最大工作频率 2.4835GHz
最大工作供电电压 3.8V
范围 -
接口类型 I²C,SPI,UART
典型灵敏度 94dBm
最小工作供电电压 1.85V
长*宽*高 7.1mm*7.1mm*850μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

EFR32BG1P233F256GM48-C0厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFR32BG1P233F256GM48-C0数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 蓝牙芯片 SILICON LABORATORIES EFR32BG1P233F256GM48-C0 EFR32BG1P233F256GM48-C0数据手册

EFR32BG1P233F256GM48-C0封装设计

查看详情并下载
Symbol
Footprint
3D Model
