3RH19212CA10

产品分类: 接触器
厂牌: SIEMENS/西门子
产品描述: 西门子 辅助触点, 1触点, 3RH1系列, 扣入式, 1 常开
供应商型号: 3473-3RH19212CA10-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 接触器 3RH19212CA10

3RH19212CA10概述


    产品简介

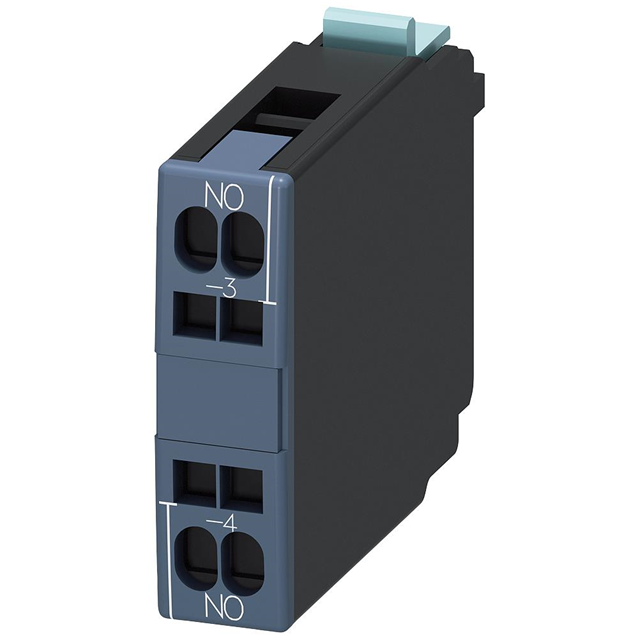

    SIRIUS 3RH1921-2CA10 辅助开关
    SIRIUS 3RH1921-2CA10 是一款专为接触器设计的前侧辅助开关,型号为3RT1。该辅助开关主要用于接触器继电器和电源接触器,提供了一个常开(NO)触点和弹簧型端子,适用于各种工业控制和自动化应用。该产品具有设计简洁、易于安装和高可靠性等特点。

    技术参数


    基本技术规格:
    - 接触器尺寸:S0
    - 绝缘电压:在污染等级3下,交流额定值690V
    - 浪涌电压耐受力:额定值6kV
    - 防护等级(前面板):IP20
    - 机械寿命:典型值10,000,000次操作
    - 电气寿命:在AC-15下,230V时典型值200,000次操作
    接触特性:
    - 瞬态触点数:
    - 常闭(NC):0
    - 常开(NO):1
    - 转换(CO):0
    电气参数:
    - 操作电流(AC-15):在690V额定值下1A
    - 辅助触点的操作电流(AC-12):
    - 24V:10A
    - 230V:10A
    - 辅助触点的操作电流(AC-14):
    - 125V:6A
    - 250V:6A
    - 辅助触点的操作电流(DC-12):
    - 24V:10A
    - 110V:3A
    - 220V:1A
    - 多条电路串联的操作电流(DC-12):
    - 24V:10A
    - 60V:10A
    - 110V:4A
    - 220V:2A
    - 440V:1.3A
    - 600V:0.65A
    环境条件:
    - 工作温度:-25°C 至 +60°C
    - 存储温度:-55°C 至 +80°C

    产品特点和优势


    SIRIUS 3RH1921-2CA10 辅助开关的独特功能和优势在于其卓越的机械和电气寿命。该产品通过了严格的绝缘电压和浪涌电压测试,确保其在恶劣的工业环境中稳定可靠地运行。此外,该辅助开关采用弹簧型端子,方便快速连接,提高了系统的整体效率。

    应用案例和使用建议


    应用案例:该辅助开关常用于电力控制系统的接触器上,确保系统在正常工作条件下可以高效可靠地切换。例如,在工业自动化生产线中,该开关可作为安全控制的一部分,确保生产线按预设程序进行操作。
    使用建议:为了充分发挥其性能,建议在安装过程中遵循正确的接线方法,特别是确保所有连接端子都牢固紧固。此外,定期检查设备以确保其在极端环境下的正常运行是非常重要的。

    兼容性和支持


    兼容性:该产品适用于多种接触器和继电器,特别是SIRIUS系列中的3RT1型号。产品还具备与不同类型的电气系统的良好兼容性,如AC-12、AC-14、DC-12和DC-13等电路类型。
    支持:制造商提供了全面的技术支持和售后服务,包括详细的用户手册、安装指南和技术文档,以便用户能够更好地理解和使用该产品。

    常见问题与解决方案


    常见问题:
    1. 安装时端子松动:检查并重新紧固所有连接端子。
    2. 电气性能不稳定:确认所有接线正确无误,尤其是多条电路串联时的电流路径。
    解决方案:
    - 确保所有连接端子都已正确紧固,避免因松动导致的接触不良。
    - 在复杂电路中,特别注意电流路径的设计,确保电流均匀分布,防止过载。

    总结和推荐


    综上所述,SIRIUS 3RH1921-2CA10 辅助开关是一款高可靠性的工业控制设备,具有优异的电气和机械性能,适用于各种复杂的工业环境。其设计紧凑、安装简便,且具备全面的认证和保障,使其在市场上具备强大的竞争力。因此,我们强烈推荐在需要高可靠性和耐用性的工业控制系统中使用这款产品。

3RH19212CA10参数

参数
开关功能 SP
释放时间 -
额定接触电流 -
直流线圈电压 -
直流开关电压 -
必须吸合电压 -
必须释放电压 -
交流线圈电压 -
触头外形 -
线圈电流 -
运行时间 -
交流开关电压 -
安装方式 卡扣安装,弹簧安装
零件状态 在售
包装方式 散装
