首页  >  产品百科  >  3RT20231AF00

3RT20231AF00

产品分类: 接触器
厂牌: SIEMENS/西门子
产品描述: Siemens 接触器, 3RT2系列, 3极, 触点9 A, 触点电压400 V 交流
供应商型号: 3RT20231AF00
供应商: 国内现货
标准整包数: 1

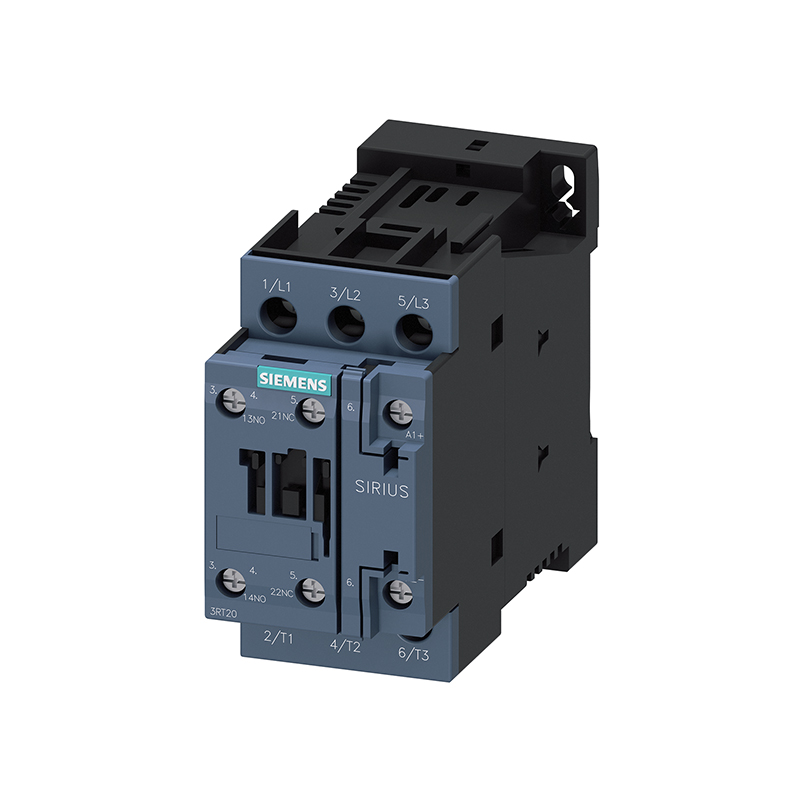

SIEMENS/西门子 接触器 3RT20231AF00

3RT20231AF00概述

    # 西门子SIRIUS系列接触器3RT2023-1AF00技术手册解析

    产品简介


    基本介绍
    西门子SIRIUS系列中的3RT2023-1AF00是一款适用于交流电的接触器,主要用于电机控制和工业自动化领域。该接触器具有三个主触点和一个辅助触点组,支持交流电(AC)操作模式,如AC-3和AC-4,广泛应用于需要高可靠性的工业场合。
    主要功能
    - 主电路控制:用于频繁通断交流电电路,最大额定功率为4kW(在400V下)。
    - 辅助电路功能:提供辅助开关选项,支持多种电气接线方式,便于集成到复杂的控制系统中。
    - 高可靠性:具有长寿命设计,机械寿命可达1000万次操作周期。
    应用领域
    该产品广泛应用于电机启动与停止、线路保护及自动化系统中,尤其适合工业机械、电梯、空调系统等需要高性能接触器的场景。

    技术参数


    一般技术规格
    | 参数 | 规格 |

    | 产品品牌 | 西门子SIRIUS |
    | 产品型号 | 3RT2接触器 |
    | 安装尺寸 | S0级 |
    | 防护等级 | IP20 |
    | 安装海拔高度 | 最高2000米 |
    | 工作温度范围 | 存储:-55°C至80°C |
    运行:-25°C至60°C |
    运输:-55°C至80°C |
    主电路参数
    | 参数 | 规格 |

    | 极数 | 3极 |
    | 主触点数量 | 3个NO(常开) + 1个NC(常闭) |
    | 最大额定电压 | 690V |
    | 最大额定电流 | AC-3模式下:40A |
    | 功率容量 | AC-3模式下:4kW |
    控制电路参数
    | 参数 | 规格 |

    | 操作电压频率 | 50Hz |
    | 额定控制电压 | 110V |
    | 拉入电压范围 | 85%至110%额定值 |
    | 持续保持电压 | 8.5V·A |
    辅助电路参数
    | 参数 | 规格 |

    | 辅助开关数量 | 1个NO + 1个NC |
    | 辅助触点耐压等级 | 690V |

    产品特点和优势


    突出特点
    1. 高可靠性:机械寿命高达1000万次,适合长期稳定运行的应用需求。
    2. 多功能性:支持多种电压和电流配置,灵活适应不同场景。
    3. 安装便捷:符合DIN EN 50022标准,易于安装于标准导轨上。
    市场竞争力
    该产品以其卓越的性能、广泛的应用场景和高度可定制化设计,在工业自动化领域占据领先地位,尤其是在要求严苛的环境中表现出色。

    应用案例和使用建议


    典型应用
    - 电梯控制:用于电梯的启动和停止控制,确保系统的安全与稳定性。
    - 空调系统:在大型中央空调系统中作为主控开关,减少能源损耗。
    使用建议
    1. 环境优化:避免将接触器安装在极端高温或潮湿的环境中,以延长使用寿命。
    2. 正确接线:严格按照技术手册中的接线图进行操作,避免因错误接线导致设备损坏。
    3. 定期维护:建议每半年检查一次设备的工作状态,及时发现潜在问题。

    兼容性和支持


    兼容性
    该接触器兼容多种类型的辅助设备和控制系统,例如西门子PLC和其他主流控制器,支持标准化的安装接口。
    厂商支持
    西门子提供详尽的技术文档和支持服务,包括用户手册、在线故障排除指南及客户服务中心热线,确保用户获得全方位的支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触器动作迟缓 | 检查控制电源电压是否在允许范围内 |
    | 设备过热 | 确保良好的通风条件 |
    | 控制回路不响应 | 检查控制电路接线是否正确 |

    总结和推荐


    综合评估
    3RT2023-1AF00接触器凭借其高可靠性、多功能性和广泛的适用性,成为工业自动化领域的优选产品。其优越的设计和卓越的性能使其在市场上具有很强的竞争力。
    是否推荐
    强烈推荐!对于需要频繁操作且对安全性要求较高的工业应用场景,这款接触器无疑是最佳选择之一。同时,西门子提供的全面技术支持和完善的售后服务进一步增强了其市场吸引力。

3RT20231AF00参数

参数
交流线圈电压 110V
线圈电流 -
开关功能 -
直流线圈电压 -
必须释放电压 -
释放时间 -
必须吸合电压 88V(AC)
交流开关电压 690V
触头外形 -
直流开关电压 -
运行时间 -
额定接触电流 9A
长*宽*高 85mm*45mm*92mm
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

3RT20231AF00厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT20231AF00数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 接触器 SIEMENS/西门子 3RT20231AF00 3RT20231AF00数据手册

3RT20231AF00封装设计

查看详情并下载
Symbol
Footprint
3D Model
