3RT20161AB02

产品分类: 接触器
厂牌: SIEMENS/西门子
产品描述: Siemens 接触器, 3RT2系列, 3极, 触点9 A, 触点电压400 V 交流
供应商型号: 3RT20161AB02
供应商: 国内现货
标准整包数: 1

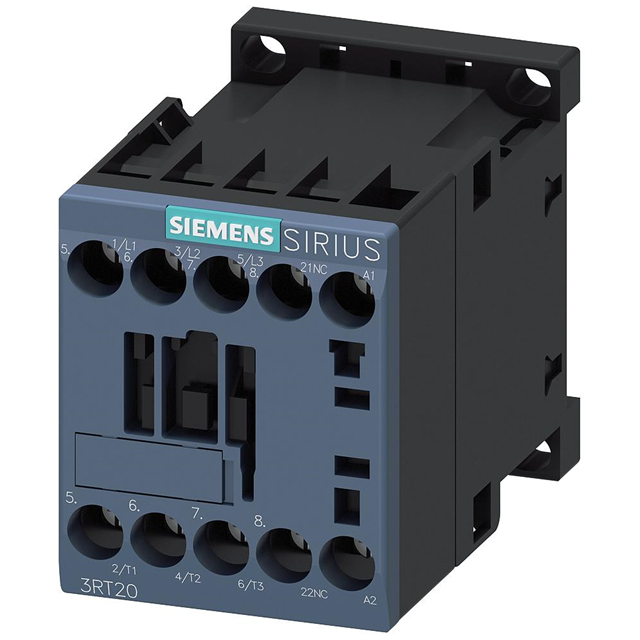

SIEMENS/西门子 接触器 3RT20161AB02

3RT20161AB02概述

    # 西门子SIRIUS 3RT2016-1AB02接触器技术手册

    产品简介


    西门子SIRIUS系列的3RT2016-1AB02是一款高性能功率接触器,广泛应用于工业自动化控制领域。作为交流接触器,它能够可靠地执行AC-3和AC-3e的操作模式,适用于三相交流电动机的控制。额定电流为9A,最大输出功率可达4kW(400V),适合中小型设备的应用需求。该接触器还配备了1个常闭(NC)辅助触点,采用螺钉端子连接方式,设计紧凑,尺寸仅为45mm×58mm×73mm。
    主要功能和应用领域:
    - 功能:用于开关、启动和停止三相交流电动机,支持多种电气标准及保护功能。
    - 应用领域:
    - 工业生产机械的电机控制。
    - 航空、铁路和海洋船舶设备。
    - 商用和住宅设施的配电系统。

    技术参数


    以下是3RT2016-1AB02的主要技术规格和技术参数:
    | 参数分类 | 具体参数 |

    | 规格型号 | 3RT2016-1AB02 |
    | 类型 | 功率接触器 |
    | 额定电流 | 9A(AC-3)、7.7A(AC-3e) |
    | 额定电压 | 400V、690V |
    | 额定功率 | 4kW(400V)、5kW(690V) |
    | 操作频率 | AC-3:最高750次/小时;AC-4:最高250次/小时 |
    | 控制电压 | 24V AC |
    | 绝缘电压 | 主电路:690V;辅助电路:690V |
    | 环境温度 | 运行:-25°C至+60°C;存储:-55°C至+80°C |
    | 安装高度 | 最高2000米 |

    产品特点和优势


    3RT2016-1AB02具备多项卓越的技术特性和竞争优势:
    1. 高可靠性:机械寿命达3000万次操作循环,电子优化辅助开关模块进一步提高耐用性。
    2. 环保设计:符合RoHS和REACH法规要求,保证长期使用安全。
    3. 多功能性:支持多场景应用,如工业生产线、铁路运输系统等。
    4. 安装便捷:支持螺钉和DIN导轨安装,方便快速布线和布局。
    5. 高安全性:提供短路保护和过载保护功能,确保系统稳定运行。

    应用案例和使用建议


    应用案例
    - 工业生产:用于控制电动机的启动和停止,特别是在需要频繁切换操作的场合。
    - 铁路运输:作为轨道车辆电机控制器的重要组成部分。
    - 海洋工程:满足船舶电气系统的特定需求。
    使用建议
    - 环境适应性:确保接触器安装于干燥、通风良好的环境中。
    - 接线规范:使用推荐的导线截面积(最小4mm²),并正确处理电缆芯端部。
    - 维护周期:定期检查主触点和辅助触点的状态,避免因电弧侵蚀导致故障。

    兼容性和支持


    兼容性
    3RT2016-1AB02可与其他标准设备无缝集成,支持广泛的品牌和系统兼容性。同时,它可通过添加通信功能模块扩展其应用范围。
    支持服务
    西门子提供了详尽的技术支持和售后服务,包括在线资源(如用户手册下载、技术支持网站)以及遍布全球的服务网络。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触器无法正常吸合 | 检查控制回路电压是否在允许范围内(24V±10%)。 |
    | 主触点温度过高 | 确保负载电流不超过额定值,并检查散热条件。 |
    | 辅助触点接触不良 | 清理触点表面污垢,调整触点压力。 |

    总结和推荐


    3RT2016-1AB02是西门子SIRIUS系列中一款优秀的功率接触器,以其高可靠性、宽适用范围和多样化配置深受行业认可。尤其在工业自动化领域,该产品凭借卓越的设计与稳定的性能表现脱颖而出。对于需要频繁操作的小型电机控制系统,强烈推荐选用此款接触器。
    如果您正在寻找一款高效且易于维护的功率接触器,3RT2016-1AB02无疑是您的最佳选择。无论是从技术指标还是实际应用效果来看,它都展现了极高的性价比。

3RT20161AB02参数

参数
必须吸合电压 20.4V(AC)
交流线圈电压 24V
释放时间 -
开关功能 -
触头外形 -
交流开关电压 690V
运行时间 -
直流开关电压 -
线圈电流 -
直流线圈电压 -
额定接触电流 9A
必须释放电压 -
长*宽*高 57.5mm*45mm*73mm
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

3RT20161AB02厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT20161AB02数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 接触器 SIEMENS/西门子 3RT20161AB02 3RT20161AB02数据手册

3RT20161AB02封装设计

查看详情并下载
Symbol
Footprint
3D Model
