3RT20271AP00

产品分类: 接触器
厂牌: SIEMENS/西门子
产品描述: Siemens 接触器, 3RT2系列, 3极, 触点32 A, 触点电压400 V 交流
供应商型号: 982-3RT20271AP00
供应商: Mouser
标准整包数: 1

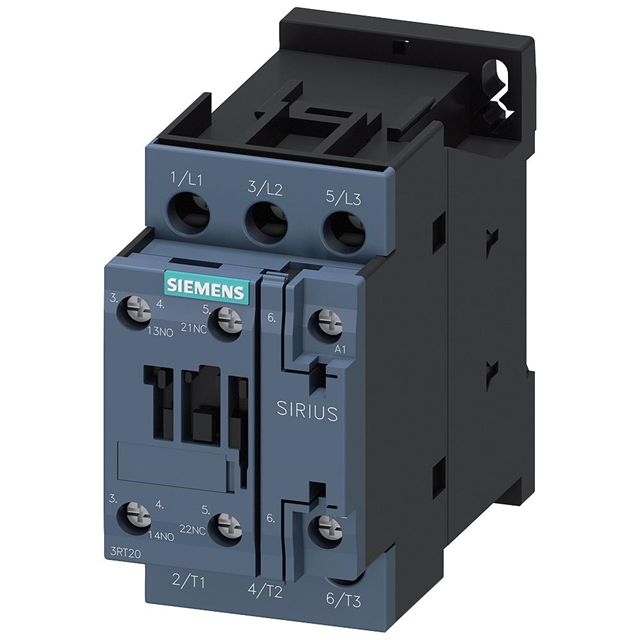

SIEMENS/西门子 接触器 3RT20271AP00

3RT20271AP00概述

    # 3RT2027-1AP00 Power Contactor 技术手册

    产品简介


    产品类型及功能
    3RT2027-1AP00 是一款由西门子(SIRIUS)生产的接触器,属于3RT2系列。这款接触器主要用于交流电路中的自动控制开关,适用于电动机和工业自动化系统中的高功率切换需求。它具有AC-3e/AC-3额定值,最高可承受32安培的电流,最大负载能力为15千瓦,适用于400伏特的电压等级。此外,它还配备了1个常开(NO)辅助触点和1个常闭(NC)辅助触点,可用于状态监控和其他控制逻辑。
    应用领域
    - 电力控制系统
    - 工业自动化设备
    - 电动机控制系统
    - 高效能源管理系统

    技术参数


    主要技术规格
    - 额定电流:32安培
    - 额定功率:15千瓦(400伏特时)
    - 工作电压范围:230伏特AC至690伏特AC
    - 极数:3极
    - 绝缘电压:主回路和辅助回路均为690伏特(污染等级3)
    - 抗冲击性能:最大8.3g/5ms(交流条件下)
    - 机械寿命:典型10,000,000次操作循环
    其他关键参数
    - 工作环境温度:-25°C至+60°C(运行时),-55°C至+80°C(储存时)
    - 相对湿度:最低10%,最高95%(在55°C条件下)
    - 安装高度:海拔不超过2000米

    产品特点和优势


    独特功能和优势
    1. 高性能耐久性:机械寿命达到10,000,000次操作循环,保证长期稳定运行。
    2. 灵活的连接方式:采用螺纹式接线端子,便于安装和维护。
    3. 强大的控制能力:能够在高达690伏特的电压下稳定运行,适用于各种复杂环境。
    4. 高可靠性的辅助触点:配备1个常开和1个常闭辅助触点,提供可靠的控制信号反馈。

    应用案例和使用建议


    实际应用场景
    - 在风机和泵站控制系统中作为电机的启动和停止开关。
    - 用于电加热系统的开关控制,确保安全高效的能量转换。
    使用建议
    1. 正确的接线方式:确保所有接线端子牢固连接,避免松动导致的接触不良。
    2. 定期检查:建议定期进行维护检查,确保接触器的正常工作状态。
    3. 环境适应性:根据实际环境温度和湿度条件选择合适的安装位置,避免极端环境对接触器的影响。

    兼容性和支持


    兼容性
    3RT2027-1AP00 与标准的35毫米DIN导轨兼容,可以方便地安装在标准控制柜内。同时,它支持标准的AC控制电源,符合IEC相关标准,能够与多种电气设备无缝集成。
    厂商支持
    西门子提供了全面的技术支持和售后服务,包括产品手册、常见问题解答以及故障诊断工具等。用户可以通过访问西门子官网获取更多技术支持和服务信息。

    常见问题与解决方案


    常见问题
    1. 接触器不动作:检查控制电源是否正常供电,确认接线无误。
    2. 过热现象:检查电流是否超过额定值,确保通风散热良好。
    3. 噪音异常:检查是否有异物卡住或弹簧松弛,需要清洁和调整。
    解决方案
    1. 重新检查接线:确保所有接线端子紧固且正确连接。
    2. 调节散热系统:确保接触器周围有足够的空间进行通风散热。
    3. 维修或更换零件:如有必要,及时更换磨损或损坏的部件。

    总结和推荐


    综合评估
    3RT2027-1AP00 接触器以其卓越的性能、可靠的耐用性和广泛的适用性,在工业自动化和电力控制系统中表现出色。它适合于各种高负载、高可靠性要求的应用场景,是工业应用中的理想选择。
    是否推荐
    鉴于其强大的性能和良好的用户口碑,强烈推荐在需要高功率切换和控制的工业环境中使用3RT2027-1AP00接触器。它能够显著提高系统的稳定性和效率,为用户带来可靠的运行保障。

3RT20271AP00参数

参数
额定接触电流 -
直流开关电压 -
交流开关电压 -
运行时间 -
直流线圈电压 -
触头外形 -
开关功能 -
必须吸合电压 -
线圈电流 -
释放时间 -
必须释放电压 -
交流线圈电压 230V
长*宽*高 85mm*45mm*97mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

3RT20271AP00厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT20271AP00数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 接触器 SIEMENS/西门子 3RT20271AP00 3RT20271AP00数据手册
