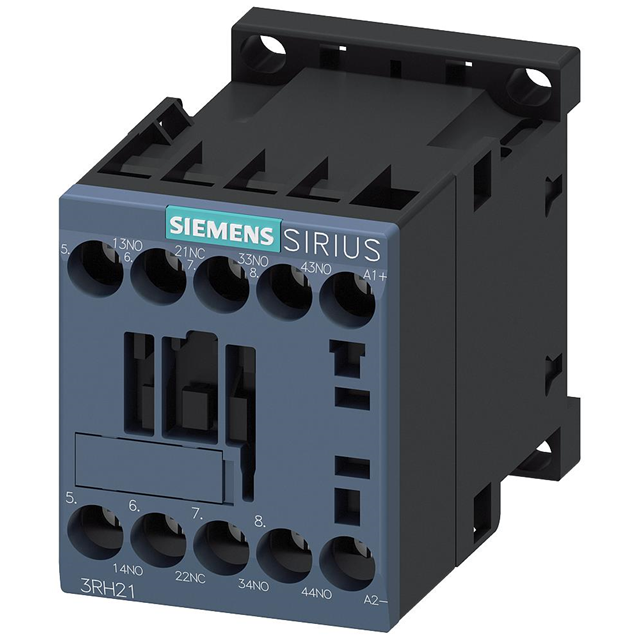

3RH2131-1BP40

产品分类: 接触器
厂牌: SIEMENS/西门子
产品描述: 184V(DC) 230V 10A 690V DIN导轨安装,底座安装,螺纹安装
供应商型号: Q-3RH2131-1BP40
供应商: 期货订购
标准整包数: 1
SIEMENS/西门子 接触器 3RH2131-1BP40

3RH2131-1BP40概述

    3RH2131-1BP40 接触器继电器技术手册

    1. 产品简介


    3RH2131-1BP40 是西门子公司生产的接触器继电器,型号为3RH2,属于SIRIUS系列的产品。此接触器继电器的主要功能是通过控制电路实现对主电路的切换。它的设计适用于多种工业应用场景,如工厂自动化系统、配电柜、以及电力系统的控制和保护。此外,它配备了三个常开(NO)和一个常闭(NC)辅助触点,提供多样化的操作可能性。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | S00 |
    | 额定电压 | 230V DC |
    | 绝缘电压 | 690V (污染等级3) |
    | 震动冲击耐受力 | DC: 10g / 5ms, 5g / 10ms (矩形脉冲); DC: 15g / 5ms, 8g / 10ms (正弦脉冲) |
    | 机械寿命 | 3000万次 (接触器) |
    | 电气寿命 | 1000万次 (接触器+辅助开关模块) |
    | 控制电源电压 | 230V DC |
    | 操作范围 | 0.8 到 1.13 倍额定值 |
    | 关闭延迟时间 | 30...100ms |
    | 开启延迟时间 | 7...13ms |
    | 电流容量 | 多种电压下的不同电流值 |
    | 安装方式 | 螺钉安装和快速安装到标准导轨上 |

    3. 产品特点和优势


    3RH2131-1BP40 具有以下显著优势:
    - 高可靠性:具有高达3000万次的机械寿命和1000万次的电气寿命,确保长期稳定运行。
    - 广泛的工作温度范围:可在-25°C至+60°C环境下正常工作,在-55°C至+80°C范围内可储存。
    - 多功能性:配备3个常开触点和1个常闭触点,可根据需求灵活配置。

    4. 应用案例和使用建议


    此接触器继电器常用于需要高频切换的应用场景,例如电动机的控制和保护。其主要优势在于可以承受较大的电应力并具有高可靠性。对于希望减少维护成本且提高设备可靠性的客户来说,该产品是一个理想的选择。为了最大限度地发挥其效能,建议用户严格按照手册中的接线指南进行安装,并保持周围环境符合规定的条件。

    5. 兼容性和支持


    - 兼容性:适用于多种尺寸的标准导轨安装。
    - 支持:提供详细的用户手册和技术支持服务,包括常见问题解答和故障排除指南。更多详细信息可访问官方网站获取。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查控制电源电压是否在操作范围内 (0.8至1.13倍额定值) |
    | 开关频繁损坏 | 确认负载是否在允许的最大电流范围内 |

    7. 总结和推荐


    综上所述,3RH2131-1BP40 接触器继电器凭借其卓越的技术参数、可靠性和多功能性,适合应用于多种工业场合。考虑到其广泛的兼容性和全面的技术支持,强烈推荐该产品给需要高效可靠的工业自动化解决方案的用户。

3RH2131-1BP40参数

参数
线圈电流 -
直流线圈电压 230V
交流线圈电压 -
直流开关电压 -
运行时间 -
必须吸合电压 184V(DC)
释放时间 -
额定接触电流 10A
触头外形 -
交流开关电压 690V
开关功能 -
必须释放电压 -
安装方式 DIN导轨安装,底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装

3RH2131-1BP40厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RH2131-1BP40数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 接触器 SIEMENS/西门子 3RH2131-1BP40 3RH2131-1BP40数据手册
