6XV18402AT10

产品分类: 多芯线缆
厂牌: SIEMENS/西门子
产品描述: Siemens 超五类屏蔽网线, 100m长, 带有铝箔编织镀锡铜线屏蔽屏蔽, 绿色
供应商型号: 982-6XV18402AT10
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 多芯线缆 6XV18402AT10

6XV18402AT10概述

    6XV1840-2AT10标准总线电缆技术手册解析

    1. 产品简介


    6XV1840-2AT10是西门子生产的一款标准工业以太网总线电缆,适用于PROFINET系统。它采用四芯屏蔽设计,适合快速安装和组装,常用于快速连接PROFINET Type A设备。该电缆通过特殊配置,可以轻松与工业以太网FC RJ45插头进行装配,适用于各种工业自动化环境。

    2. 技术参数


    | 参数 | 详细信息 |

    | 长度 | 100米 |
    | 线径 | AWG22绝缘导体,0.64毫米 |

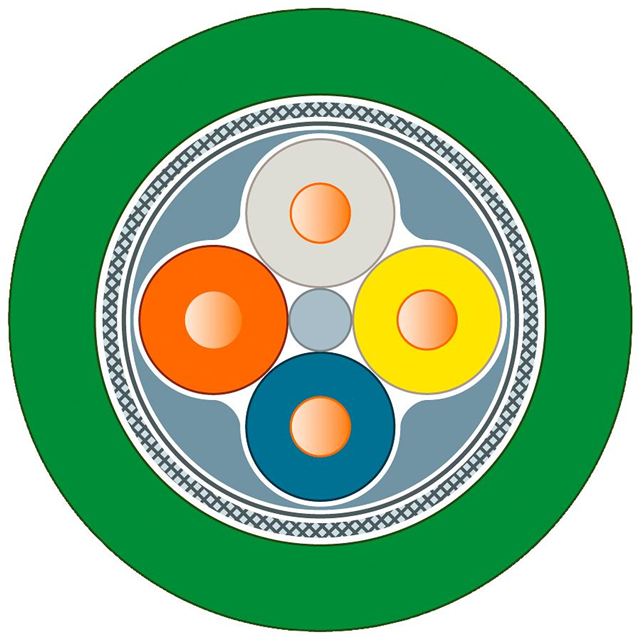

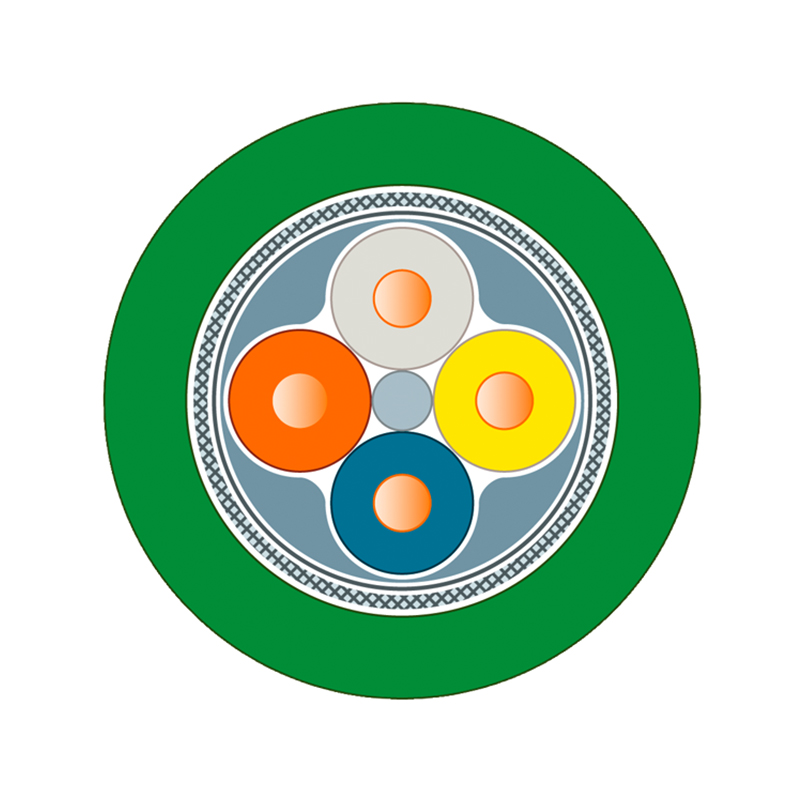

    | 屏蔽结构 | 重叠铝箔夹层,带镀锡铜编织网屏蔽 |
    | 电气数据
    | 衰减系数(每米) | 10MHz:最大0.052dB;100MHz:最大0.195dB |
    | 阻抗 | 1MHz到100MHz:100Ω |
    | 近端串扰(每米) | 1MHz到100MHz:0.5dB |
    | 转移阻抗(每米) | 10MHz:10mΩ/m |
    | 环路电阻(每米) | 最大115mΩ/m |
    | 操作电压 | RMS值80V |
    | 相对传输速度 | 66% |

    3. 产品特点和优势


    - 快速安装:该电缆具备FastConnect功能,可快速与工业以太网FC RJ45插头连接。
    - 高可靠性:采用屏蔽结构和高标准阻抗匹配设计,确保信号稳定传输。
    - 宽工作温度范围:支持-40°C到+75°C的工作温度,适用于严苛环境。
    - 耐化学性:具备矿物油、水和UV辐射的耐受能力,适用于多种恶劣环境。

    4. 应用案例和使用建议


    - 应用案例:该电缆广泛应用于工厂自动化系统、机器人控制和工业物联网(IIoT)项目。例如,在汽车制造行业中,用于机器人控制器之间的高速通信。
    - 使用建议:为确保最佳性能,请在布线时避免弯曲半径过小或过度拉伸。建议最小单向弯曲半径为19.5mm,多方向弯曲为49mm。同时,在安装过程中应保持安装温度在-40°C至+60°C范围内。

    5. 兼容性和支持


    - 兼容性:本产品与西门子及其它符合PROFINET标准的设备兼容。支持100BaseTX以太网标准。
    - 支持和服务:西门子提供详尽的技术文档和在线支持。用户可以通过西门子官网获取更多关于电缆和连接器的选择指南、数据表等信息。

    6. 常见问题与解决方案


    - 问题一:信号干扰严重
    - 解决方案:检查电缆是否正确接地,重新布线以减少串扰。
    - 问题二:连接不稳定
    - 解决方案:检查接头是否牢固,必要时更换新的FastConnect插头。
    - 问题三:电缆损坏
    - 解决方案:避免电缆受到过度拉扯或弯曲,定期检查并替换磨损严重的部分。

    7. 总结和推荐


    总体而言,6XV1840-2AT10标准总线电缆凭借其高效能和广泛的适用性,在工业环境中表现出色。它不仅具备优良的电气特性和物理耐用性,还提供了方便快捷的安装方式,使其成为现代工业自动化的理想选择。强烈推荐使用这款高性能电缆,特别是在需要高速、可靠数据传输的应用场景中。

6XV18402AT10参数

参数
328.1' (100.0m)
包装方式 盒装

6XV18402AT10厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6XV18402AT10数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 多芯线缆 SIEMENS/西门子 6XV18402AT10 6XV18402AT10数据手册
