6XV18782A

产品分类: 多芯线缆
厂牌: SIEMENS/西门子
产品描述: Industrial Ethernet Cable CAT6A
供应商型号: 6XV18782A
供应商: Master
标准整包数: 4
SIEMENS/西门子 多芯线缆 6XV18782A

6XV18782A概述

    电子元器件产品技术手册:IE FC TP标准电缆(型号:6XV1878-2A)

    1. 产品简介


    产品类型及功能

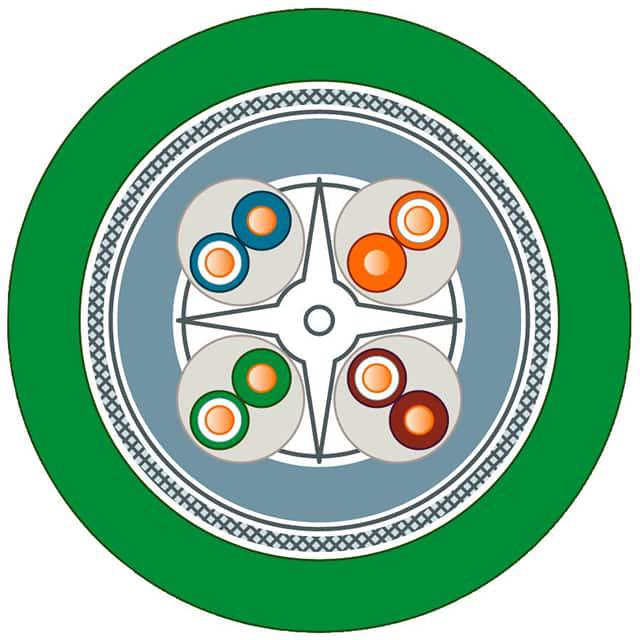

    型号为6XV1878-2A的IE FC TP标准电缆是一款适用于工业以太网连接的屏蔽双绞线安装电缆。该电缆由八个核心组成,主要用于快速且永久性的工业环境安装。此款电缆为工业级Cat6A标准电缆,适用于连接至IE FC RJ45插头,导体线规为AWG 24。
    应用领域
    该电缆广泛应用于工业自动化领域,如工厂自动化系统、楼宇自动化系统、过程控制系统、能源管理等领域。其高抗干扰能力和稳定性使其成为复杂工业环境中理想的通信解决方案。

    2. 技术参数


    电气特性
    - 衰减系数:
    - 10 MHz:最大 0.058 dB/m
    - 100 MHz:最大 0.191 dB/m
    - 250 MHz:最大 0.311 dB/m
    - 300 MHz:最大 0.343 dB/m
    - 500 MHz:最大 0.453 dB/m
    - 阻抗:1 MHz 至 100 MHz 时为 100 Ω
    - 近端串扰(NEXT):
    - 1 MHz 至 100 MHz:0.453 dB/m
    - 1 MHz 至 250 MHz:0.393 dB/m
    - 1 MHz 至 300 MHz:0.381 dB/m
    - 1 MHz 至 500 MHz:0.348 dB/m
    - 转移阻抗(Transfer Impedance):10 MHz 时 20 mΩ/m
    - 环路电阻:最大 190 mΩ/m
    - 绝缘电阻系数:5000 GΩ·m
    - 操作电压:
    - 最大值:80 V(RMS)
    - NVP(Nominal Velocity of Propagation):67%
    机械特性
    - 电气芯数:8
    - 屏蔽方式:覆铝箔屏蔽,铜丝编织屏蔽
    - 导体直径(绝缘):0.51 mm(AWG 24)
    - 外径:
    - 内导体:0.51 mm
    - 绝缘层:1 mm
    - 内护套:6.1 mm
    - 电缆护套:8 mm
    - 弯曲半径:
    - 单次弯曲:最小允许 24 mm
    - 多次弯曲:最小允许 40 mm
    - 最大拉力:100 N
    - 每千米重量:74.5 kg/km
    环境条件
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +80°C
    - 运输温度范围:-40°C 至 +80°C
    - 安装温度范围:-40°C 至 +80°C
    - 阻燃等级:符合IEC 60332-3-24(类别C)

    3. 产品特点和优势


    - 抗干扰能力:屏蔽设计确保了信号传输的高抗干扰性能,特别适用于工业环境中存在的各种干扰源。
    - 高温耐受性:工作温度范围宽广,能够承受从极低到极高温度的变化。
    - 物理坚固:电缆的物理构造经过优化,具有良好的机械强度和抗拉伸性能。
    - 高可靠性和稳定性:严格的技术规格保证了长期稳定的信号传输质量。

    4. 应用案例和使用建议


    应用场景
    该电缆被广泛应用于工业以太网环境中,包括但不限于工厂自动化系统、楼宇自动化系统、过程控制系统、能源管理系统等。由于其高稳定性和抗干扰能力,特别适合于需要高度可靠的工业网络连接场合。
    使用建议
    - 在安装过程中需注意保持电缆的弯曲半径,避免多次弯折导致损坏。
    - 选择合适的安装位置以减少电磁干扰的影响。
    - 确保电缆长度不超过指定的最大值,以维持最佳的信号传输性能。

    5. 兼容性和支持


    - 兼容性:本电缆可与各类工业以太网设备(例如交换机、路由器、控制器等)无缝对接。
    - 技术支持
    详尽的产品文档、技术手册和在线支持资源可供用户参考。此外,厂商还提供专业技术咨询和故障排除服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案



    常见问题与解决方案


    1. 问题:电缆传输距离超过规范要求
    解决方案:检查并缩短电缆长度,确保不超过制造商规定的最大传输距离。
    2. 问题:连接不稳定
    解决方案:检查接头连接是否紧固,确认连接设备之间的兼容性。
    3. 问题:设备无法识别电缆
    解决方案:确保正确安装,并且按照制造商指南进行配置。

    7. 总结和推荐


    综上所述,6XV1878-2A型号的工业以太网FastConnect TP标准电缆具备卓越的性能、广泛的适用性和可靠的品质。它不仅能满足现代工业环境下的各种需求,还提供了优异的信号传输质量和稳定性。如果您正在寻找一款高性能、耐用的工业级以太网电缆,6XV1878-2A无疑是一个值得信赖的选择。
    推荐使用
    基于以上各方面因素考虑,强烈推荐使用6XV1878-2A型号的工业以太网FastConnect TP标准电缆。无论是用于新建项目还是升级改造现有系统,该电缆都是一个明智的选择。

6XV18782A参数

参数
零件状态 在售
包装方式 盒装

6XV18782A厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6XV18782A数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 多芯线缆 SIEMENS/西门子 6XV18782A 6XV18782A数据手册
