6XV18307BH50

产品分类: 多芯线缆
厂牌: SIEMENS/西门子
产品描述: Siemens 工业电缆, PB ECOFAST系列, 1.5 mm2截面积
供应商型号: 982-6XV18307BH50
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 多芯线缆 6XV18307BH50

6XV18307BH50概述


    产品简介


    PROFIBUS ECOFAST Hybrid Cable 是一款专为工业自动化设计的混合电缆,结合了数据传输线和电源线的功能。该电缆主要用于连接 PROFIBUS ECOFAST 站点,提供高速数据传输的同时还能为设备供电。这款电缆广泛应用于工业自动化控制、机器人技术和工厂自动化等领域,是实现高效、可靠数据传输的理想选择。

    技术参数


    以下是该电缆的主要技术参数:
    - 电气数据:
    - 衰减因子:
    - 9.6 kHz / 最大值 0.003 dB/m
    - 38.4 kHz / 最大值 0.004 dB/m
    - 4 MHz / 最大值 0.025 dB/m
    - 16 MHz / 最大值 0.049 dB/m
    - 阻抗:
    - 额定值 150 Ω
    - 9.6 kHz / 270 Ω
    - 38.4 kHz / 185 Ω
    - 3 MHz 至 20 MHz / 150 Ω
    - 相对对称容差:
    - 9.6 kHz / 10%
    - 38.4 kHz / 10%
    - 3 MHz 至 20 MHz / 10%
    - 环路电阻(最大):138 Ω/km
    - 屏蔽电阻(最大):15 Ω/km
    - 绝缘电阻系数:20 GΩ·m
    - 工作电压(最大):80 V
    - 容量(1 kHz):30 pF/m
    - 额定电压(RMS):100 V
    - 功率线导体截面积:1.5 mm²
    - 持续电流(功率线):12 A
    - 机械数据:

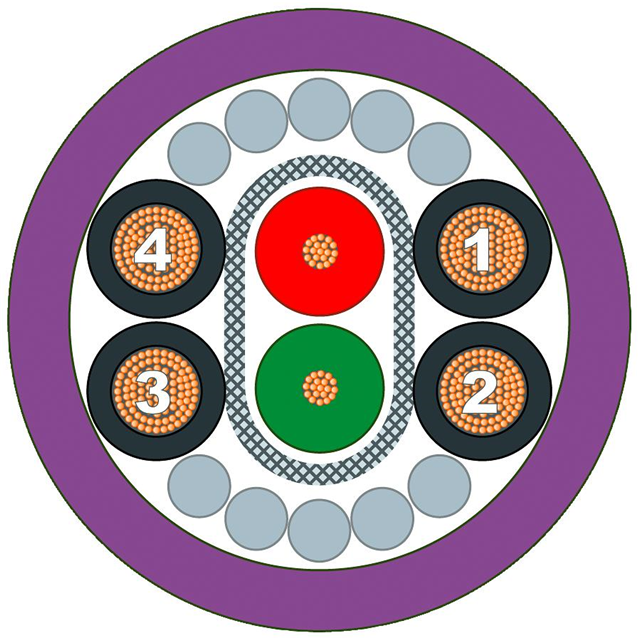

    - 导体结构:铝箔屏蔽,锡镀铜编织屏
    - 电气芯数:6
    - 数据线绝缘材料:聚乙烯(PE)
    - 电缆护套材料:PUR
    - 外径:
    - 内导体:0.67 mm
    - 导体绝缘:2.56 mm
    - 电缆护套:11 mm
    - 对称容差(护套外径):0.3 mm
    - 弯曲半径(多弯):最小许可 82.5 mm
    - 弯曲次数:500万次
    - 拉力(最大):300 N
    - 重量:150 kg/km
    - 环境条件:
    - 操作温度:-40°C 至 +60°C
    - 存储温度:-40°C 至 +60°C
    - 运输温度:-40°C 至 +60°C
    - 安装温度:-40°C 至 +60°C
    - 火焰阻燃性:符合 IEC 60332-1 标准
    - 化学耐受性:矿物油和油脂条件性抵抗
    - 放射耐受性:紫外线防护

    产品特点和优势


    1. 双功能集成: 该电缆集成了数据传输和电源供应功能,简化布线和安装过程,减少布线错误。
    2. 高速数据传输: 支持高频信号传输,确保数据传输的稳定性和可靠性。
    3. 环境适应性强: 工作温度范围广,适用于各种恶劣的工业环境。
    4. 高机械强度: 强大的物理性能,能够在多次弯曲条件下持续工作。
    5. 无卤素、无硅材料: 符合环保要求,减少对环境的影响。

    应用案例和使用建议


    应用场景:
    1. 工业自动化控制: 用于连接自动化控制系统中的各个站点,如传感器、执行器等。
    2. 机器人技术: 为机器人提供数据通信和电力支持。
    3. 工厂自动化: 实现生产线上的实时监控和控制。
    使用建议:
    - 在高温或低温环境中使用时,应注意检查电缆的工作温度范围,确保其正常运行。
    - 在进行电缆弯曲操作时,尽量避免超过规定的最小弯曲半径,以延长电缆的使用寿命。
    - 定期检查电缆的物理损坏情况,及时更换老化或受损的电缆。

    兼容性和支持


    该电缆与 PROIFBUS ECOFAST 连接器和插座配套使用,确保良好的电气连接。厂商提供了详尽的技术支持文档和工具,包括在线选型助手、技术规范下载等,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:电缆过热
    - 解决方案: 检查负载是否超出额定电流,确认电缆是否被正确安装,避免过度弯曲。
    2. 问题:数据传输不稳定
    - 解决方案: 确认所有连接部位是否牢固,检查电缆是否有物理损伤,确保符合标准的连接器和插座使用。
    3. 问题:环境适应性不佳
    - 解决方案: 根据具体使用环境选择合适的电缆型号,注意电缆的温度和化学耐受性。

    总结和推荐


    6XV1830-7BH50 PROFIBUS ECOFAST Hybrid Cable 以其双功能集成、高速数据传输能力和广泛的环境适应性,在工业自动化领域表现出色。其高强度机械性能和长寿命使它成为可靠的工业解决方案。考虑到其独特的功能和优势,我们强烈推荐此款电缆用于需要高速、可靠数据传输和电力供应的工业应用场合。

6XV18307BH50参数

参数
16.40' (5.00m)
零件状态 在售
包装方式 盒装

6XV18307BH50厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6XV18307BH50数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 多芯线缆 SIEMENS/西门子 6XV18307BH50 6XV18307BH50数据手册

6XV18307BH50封装设计

查看详情并下载
Symbol
Footprint
