6XV18301EN50

产品分类: 多芯线缆
厂牌: SIEMENS/西门子
产品描述: Siemens 单模光纤线, 50m
供应商型号: 982-6XV18301EN50
供应商: Mouser
标准整包数: 1

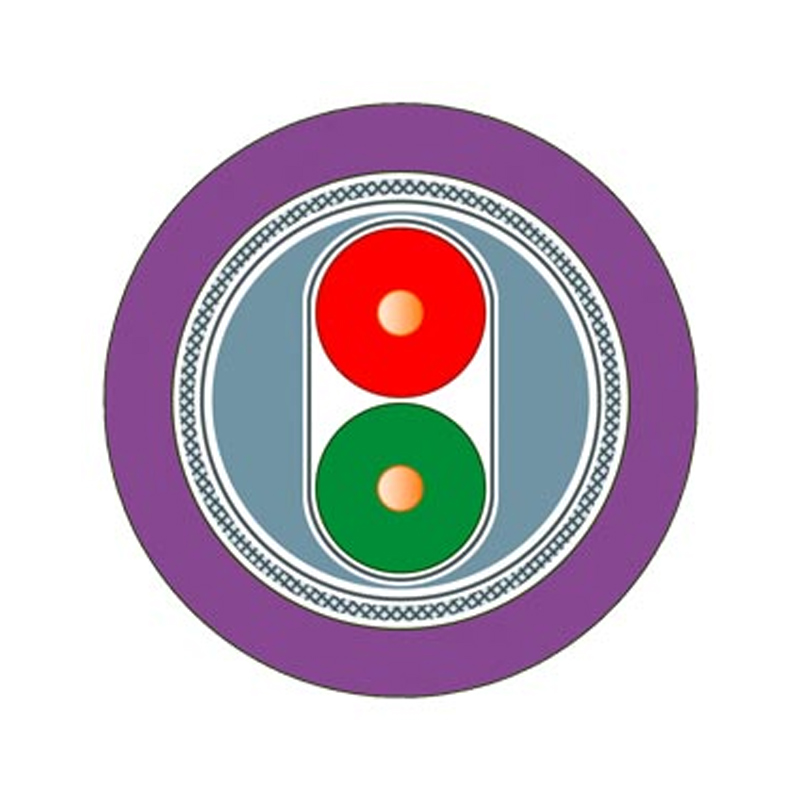

SIEMENS/西门子 多芯线缆 6XV18301EN50

6XV18301EN50概述

    6XV1830-1EN50 PROFIBUS FC标准电缆技术手册

    产品简介


    6XV1830-1EN50是西门子(Siemens)推出的PROFIBUS FC标准电缆GP,适用于快速、永久安装的现场总线通信系统。这种电缆主要用于工业自动化领域的数据传输,适合在各种恶劣环境中稳定运行。该电缆是为PROFIBUS FC标准设计的,具有屏蔽双绞线结构,特别适用于长距离数据传输。

    技术参数


    - 电缆型号: 02YSY (ST) CY 1x2x0.64/2.55-150 VI KF 40 FR
    - 长度: 50米
    - 电气数据
    - 衰减系数(dB/m)
    - 9.6 kHz: 最大0.0025 dB/m
    - 38.4 kHz: 最大0.004 dB/m
    - 4 MHz: 最大0.022 dB/m
    - 16 MHz: 最大0.042 dB/m
    - 阻抗(Ω)
    - 额定值: 150 Ω
    - 9.6 kHz: 270 Ω
    - 38.4 kHz: 185 Ω
    - 3 MHz至20 MHz: 150 Ω
    - 相对对称容差
    - 9.6 kHz: 10%
    - 38.4 kHz: 10%
    - 3 MHz至20 MHz: 10%
    - 回路电阻(最大值): 110 mΩ/m
    - 屏蔽电阻(最大值): 9.5 Ω/km
    - 容量(pF/m): 28.5 pF/m @ 1 kHz
    - 额定电压: 80 V RMS
    - 机械数据
    - 导体数量: 2根
    - 导体绝缘材料: 聚乙烯 (PE)
    - 内护套材料: PVC
    - 外护套材料: PVC
    - 导体外径: 0.65 mm
    - 导体绝缘外径: 2.55 mm
    - 内护套外径: 5.4 mm
    - 电缆护套外径: 8 mm
    - 外径公差: 0.4 mm
    - 弯曲半径
    - 单次弯曲: 最小可弯半径37.5 mm
    - 多次弯曲: 最小可弯半径75 mm
    - 最大拉力: 100 N
    - 每千米重量: 80 kg
    - 环境条件
    - 工作温度范围: -40°C至+75°C
    - 存储温度范围: -40°C至+75°C
    - 运输温度范围: -40°C至+75°C
    - 安装温度范围: -40°C至+75°C

    产品特点和优势


    1. 高可靠性: 具有优异的阻抗匹配和低衰减特性,适合远距离数据传输。
    2. 环境适应性强: 可在极端温度条件下稳定运行,满足工业现场的各种环境要求。
    3. 屏蔽效果好: 采用铝箔屏蔽层和铜丝编织屏,确保电磁干扰的有效抑制。
    4. 兼容性好: 与多种PROFIBUS设备兼容,易于集成。
    5. 认证齐全: 通过CE、UL、RoHS等多项国际认证,符合严格的质量标准。

    应用案例和使用建议


    - 应用案例:
    - 工厂自动化控制
    - 远程传感器连接
    - 工业机器人控制
    - 使用建议:
    - 在安装过程中,应注意保持电缆的弯曲半径,避免过度弯曲导致损坏。
    - 确保电缆接头的正确连接和防水处理,以提高系统的可靠性。
    - 在复杂电磁环境下,增加滤波器或隔离装置,提高抗干扰能力。

    兼容性和支持


    - 兼容性:
    - 兼容所有符合PROFIBUS标准的设备。
    - 支持:
    - 提供详尽的技术文档和安装指南。
    - 用户可通过官网获取技术支持和在线服务。

    常见问题与解决方案


    - 问题: 电缆出现信号衰减过大的现象
    - 解决方案: 检查电缆接头是否接触良好,重新压接或焊接接头。
    - 问题: 电缆受到外部电磁干扰
    - 解决方案: 增加屏蔽网或者使用EMI滤波器进行处理。

    总结和推荐


    综上所述,6XV1830-1EN50是一款高性能的PROFIBUS标准电缆,具有广泛的适用性和优良的性能。它的高可靠性和环境适应性使其成为工业自动化领域的重要选择。我们强烈推荐在各类工业自动化项目中使用此产品。

6XV18301EN50参数

参数
164.0' (50.0m)
零件状态 在售
包装方式 盒装

6XV18301EN50厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6XV18301EN50数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 多芯线缆 SIEMENS/西门子 6XV18301EN50 6XV18301EN50数据手册

6XV18301EN50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 227.4804 ¥ 1922.2094
10+ $ 211.533 ¥ 1787.4539
25+ $ 207.4065 ¥ 1752.5849
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
