6XV18712G

产品分类: 多芯线缆
厂牌: SIEMENS/西门子
产品描述: Siemens 数据采集电缆, 接地电缆, 适用于带刚性芯线的标准电缆、用于快速安装
供应商型号: 982-6XV18712G
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 多芯线缆 6XV18712G

6XV18712G概述

    电子元器件技术手册:IE TP Ground Cable 2x2 (Type C)

    1. 产品简介


    IE TP Ground Cable 2x2(Type C)是一种标准的总线电缆,专为地下敷设设计,用于工业以太网连接。该电缆拥有四根芯线,并具备屏蔽层,适用于需要快速安装和高可靠性的场合。它的主要功能包括支持高速数据传输、抗干扰能力,以及适应各种环境条件。

    2. 技术参数


    以下是IE TP Ground Cable 2x2(Type C)的主要技术参数:
    - 电气数据
    - 衰减因子:10 MHz时最大为0.063 dB/m,100 MHz时最大为0.213 dB/m
    - 阻抗:1 MHz至100 MHz范围内为100 Ω
    - 近端串扰:1 MHz至100 MHz范围内为0.5 dB/m
    - 转移阻抗:10 MHz时为10 mΩ/m
    - 环路电阻:最大为124 mΩ/m
    - 工作电压:有效值100 V
    - 传播速度:64%
    - 机械数据
    - 导体数量:4

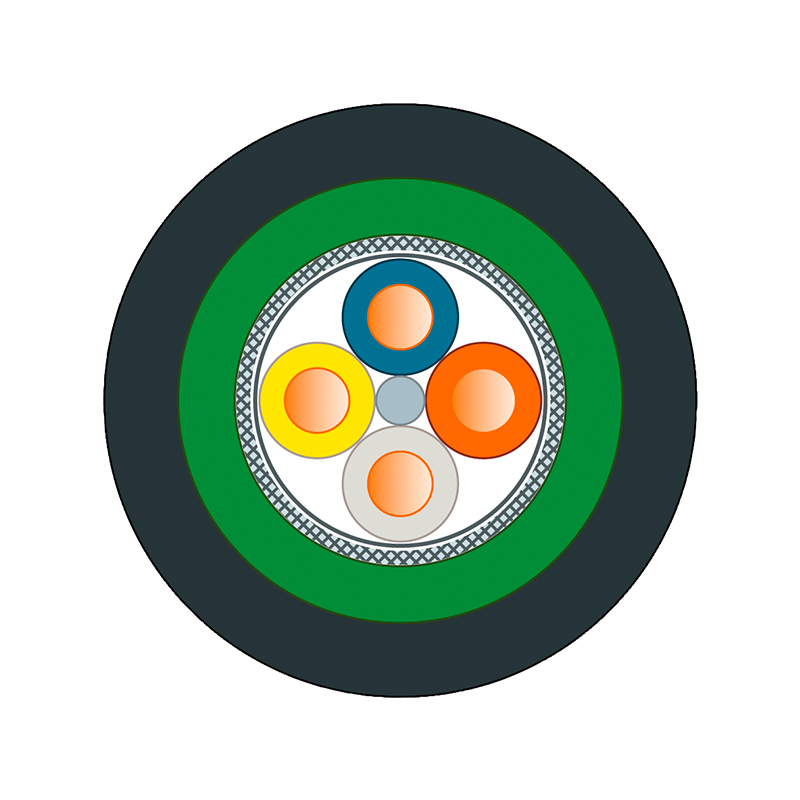

    - 屏蔽设计:铝箔包裹并用镀锡铜编织网屏蔽
    - 绝缘导体直径:0.64 mm
    - 线缆绝缘层直径:1.5 mm
    - 内护套直径:4 mm
    - 外护套直径:9 mm
    - 弯曲半径:最小允许80 mm
    - 拉力负荷:最大150 N
    - 单位长度重量:97 kg/km
    - 环境条件
    - 工作温度范围:-40 ... +70°C
    - 存储温度范围:-40 ... +70°C
    - 运输温度范围:-40 ... +70°C
    - 安装温度范围:-5 ... +50°C

    3. 产品特点和优势


    - 耐火性能:符合EN 13501-6 Fca标准,具有良好的防火性能。
    - 化学稳定性:对矿物油和油脂有条件的耐受性,对水有良好的抵抗力。
    - 辐射防护:对紫外线辐射有良好的防护能力。
    - 兼容性:符合TIA Cat5e标准,确保与大多数工业以太网设备的兼容性。
    - 环境友好:无卤素,不含硅,符合RoHS标准,环保且安全。

    4. 应用案例和使用建议


    该电缆广泛应用于工业以太网、自动化控制系统和工业通信系统。根据手册中的应用场景,它适合用于矿井、隧道、海洋平台和其他严苛的工业环境。建议在安装过程中注意避免过度弯曲,确保弯曲半径不低于80 mm,以防止损坏线缆结构。此外,在户外敷设时,应考虑遮阳措施,以延长使用寿命。

    5. 兼容性和支持


    IE TP Ground Cable 2x2(Type C)与Siemens和其他主流品牌的工业以太网设备兼容。Siemens提供全方位的技术支持和售后服务,包括在线支持、安装指南和技术文档等。您可以通过Siemens官方网站获取更多资源和支持信息。

    6. 常见问题与解决方案


    - 问题:电缆安装时无法连接到RJ45/M12接头。
    - 解决方案:请确认电缆外护套已完全移除,露出内部线缆。如果外护套直径大于6.5 mm,请使用适当的工具进行处理。

    - 问题:电缆弯曲半径过小导致信号衰减增加。
    - 解决方案:确保弯曲半径不小于80 mm,避免过度弯曲,以减少信号损失。

    7. 总结和推荐


    IE TP Ground Cable 2x2(Type C)凭借其出色的电气性能、坚固的机械结构和广泛的环境适应性,在工业以太网领域表现出色。它不仅满足TIA Cat5e标准,还具备良好的耐火、化学稳定性和辐射防护能力。考虑到其广泛的兼容性和Siemens提供的优质技术支持,我们强烈推荐此款电缆作为工业以太网布线的理想选择。

6XV18712G参数

参数
零件状态 在售
包装方式 盒装

6XV18712G厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6XV18712G数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 多芯线缆 SIEMENS/西门子 6XV18712G 6XV18712G数据手册

6XV18712G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.004 ¥ 67.1536
25+ $ 7.4844 ¥ 62.7941
50+ $ 7.4304 ¥ 62.3411
100+ $ 7.3764 ¥ 61.888
250+ $ 6.846 ¥ 57.4379
500+ $ 6.6255 ¥ 55.5879
1000+ $ 6.405 ¥ 53.738
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
