3RH2131-2BB40

产品分类: 接触器
厂牌: SIEMENS/西门子
产品描述: Siemens 接触器, 3RH2系列, 触点10 A, 触点电压690 V 交流
供应商型号: 1229415
供应商: 海外现货
标准整包数: 1

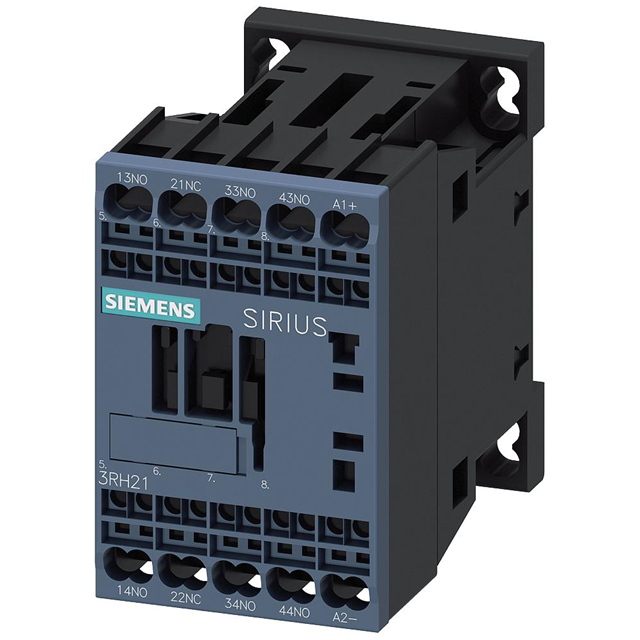

SIEMENS/西门子 接触器 3RH2131-2BB40

3RH2131-2BB40概述

    # 电子元器件产品技术手册:3RH2131-2BB40辅助接触器

    1. 产品简介


    品牌名称:SIRIUS
    产品型号:3RH2131-2BB40
    产品类型:辅助接触器
    主要功能:此接触器用于控制电路中的辅助触点,能够提供三个常开(NO)触点和一个常闭(NC)触点。
    应用领域:广泛应用于工业自动化、电力系统、机械设备控制等领域,尤其适用于需要高可靠性的场合。

    2. 技术参数


    - 产品尺寸:S00
    - 工作电压:DC 24V
    - 功率损耗:4W
    - 绝缘电压:AC额定值下为690V(污染等级3)
    - 冲击耐受力:矩形脉冲下10g/5ms,5g/10ms;正弦脉冲下15g/5ms,8g/10ms
    - 机械寿命:典型情况下为30,000,000次操作
    - 控制电源范围:DC 24V,初始值0.8,满量程值1.1
    - 关断延时:30到100毫秒(DC)
    - 接通延时:7到13毫秒(DC)
    - 弧光时间:10到15毫秒

    3. 产品特点和优势


    - 多触点设计:提供3个常开触点和1个常闭触点,满足复杂电路的需求。
    - 高可靠性:典型的机械寿命高达30,000,000次操作,确保长期稳定运行。
    - 环境适应性强:可在-25°C到+60°C的环境中正常工作,在存储温度范围内可扩展至-55°C到+80°C。
    - 安全认证:符合IEC 60947-5-1标准,适合用于安全功能。

    4. 应用案例和使用建议


    应用案例
    - 在工业自动化工控系统中,用于控制继电器电路中的辅助触点。
    - 在电力系统的控制回路中,用于切换多个电路路径。
    使用建议
    - 确保安装环境的相对湿度不超过95%,以避免湿度过高导致电气短路。
    - 在户外使用时,需额外采取防尘防水措施,确保接触器长期稳定工作。

    5. 兼容性和支持


    - 兼容性:适合与24V直流控制电路兼容,可用于各种标准DIN导轨安装。
    - 支持:制造商提供详细的技术文档和售后服务,可通过官网获取最新的产品信息和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作时发热严重 | 检查连接线路是否正确,是否过载运行。如有必要,增加散热装置。 |
    | 动作迟缓 | 清理接触器内部灰尘,检查供电电压是否稳定。 |

    7. 总结和推荐


    总结:3RH2131-2BB40是一款高性能的辅助接触器,具备出色的可靠性和耐用性。其多触点设计和广泛的适用温度范围使其成为工业控制领域的理想选择。
    推荐:强烈推荐在需要高可靠性和稳定性要求的应用场景中使用。该产品凭借其卓越的性能和广泛的应用范围,完全能满足各种复杂的控制需求。

3RH2131-2BB40参数

参数
额定接触电流 -
开关功能 4P
直流线圈电压 24V
交流线圈电压 800mV~1.1V
运行时间 -
交流开关电压 -
必须释放电压 -
线圈电流 -
触头外形 -
释放时间 -
直流开关电压 -
必须吸合电压 19.2V(DC)
长*宽*高 45mm*73mm*69.5mm
安装方式 DIN导轨安装,底座安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 散装

3RH2131-2BB40厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RH2131-2BB40数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 接触器 SIEMENS/西门子 3RH2131-2BB40 3RH2131-2BB40数据手册

3RH2131-2BB40封装设计

查看详情并下载
Symbol
Footprint
3D Model
