6XV18308AH10

产品分类: 多芯线缆
厂牌: SIEMENS/西门子
产品描述: Siemens 电源电缆, 5芯, 1.5mm², 16 A(电流), 600 V, 灰色护套
供应商型号: 982-6XV18308AH10
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 多芯线缆 6XV18308AH10

6XV18308AH10概述

    6XV1830-8AH10 能量电缆:技术手册解析

    1. 产品简介

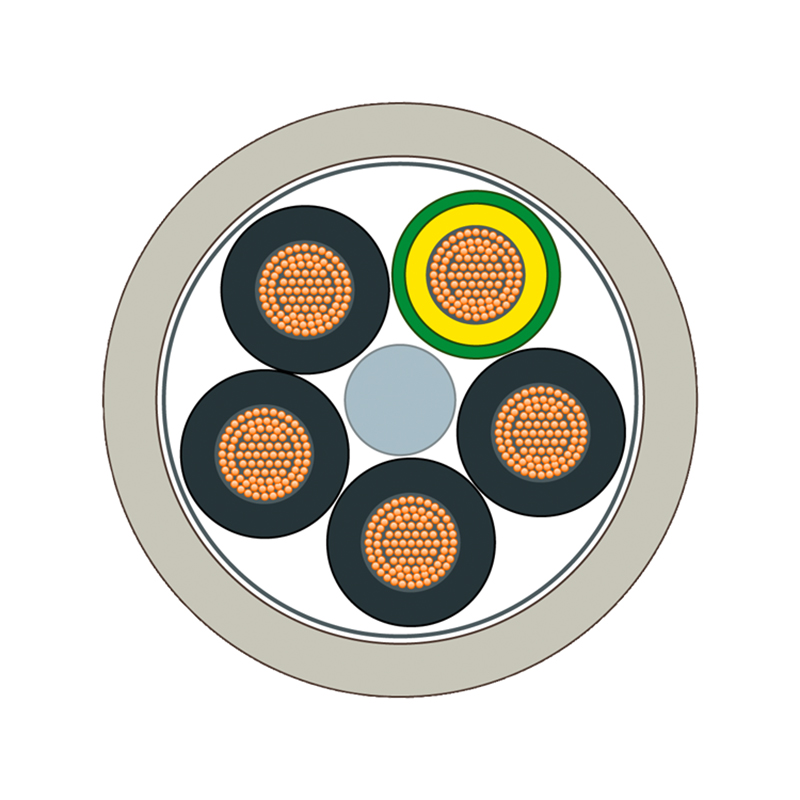

    6XV1830-8AH10 是一款5芯能量电缆,主要用于ET 200模块的电源供应。这款电力电缆以米为单位销售,采用非装配方式提供,适用于需要高可靠性和耐用性的工业环境中。

    2. 技术参数


    - 基本规格
    - 电缆类型:能量电缆
    - 核心数:5
    - 导体横截面积:1.5 mm²
    - 绝缘电阻系数:1 GΩ·m
    - 最大工作电压(RMS):600 V
    - 持续电流:16 A
    - 机械参数
    - 内导体直径:1.55 mm
    - 线绝缘层直径:2.73 mm
    - 电缆护套直径:10.5 mm
    - 外护套对称公差:0.3 mm
    - 弯曲半径(单次弯折):27 mm
    - 弯曲半径(多次弯折):63 mm
    - 连续弯折弯曲半径:75 mm
    - 弯曲循环次数:500万次
    - 最大拉力:500 N
    - 环境条件
    - 工作温度范围:-40 ... +80°C
    - 存储温度范围:-40 ... +80°C
    - 运输温度范围:-40 ... +80°C
    - 安装温度范围:-40 ... +80°C
    - 阻燃等级:IEC 60332-1
    - 环境化学耐受性:耐矿物油(DIN EN 60811-2-1),耐油脂,耐水,耐紫外线辐射

    3. 产品特点和优势


    - 环保材料:不含卤素且无硅,符合RoHS标准。
    - 阻燃性能:符合IEC 60332-1阻燃标准,符合EN 13501-6 Eca标准。
    - 高可靠性:经过严苛的弯曲测试,可承受高达500万次弯曲,适用于复杂的工业环境。
    - 广泛适用性:适用于广泛的工业应用,尤其是自动化和控制系统中的电力传输。

    4. 应用案例和使用建议


    - 应用场景:适用于ET 200模块的电源供应,特别适合于工业控制系统的电力传输。
    - 使用建议:在安装过程中注意保持电缆的弯曲半径大于27 mm,以防止电缆损坏。对于频繁移动的应用场合,建议使用具有更大弯曲半径的电缆。

    5. 兼容性和支持


    - 兼容性:适用于与7/8"功率端口配套使用的ET 200模块。
    - 支持服务:可通过Siemens的TIA Selection Tool进行选型指导,访问网站获取更多支持和文档资源。

    6. 常见问题与解决方案


    - 问题1:电缆断裂
    - 解决方案:确保弯曲半径满足最小要求,避免在安装和使用过程中受到过度拉伸。

    - 问题2:连接不稳定
    - 解决方案:检查连接器的安装是否正确,并确保电缆接头处没有损坏。

    7. 总结和推荐


    6XV1830-8AH10 能量电缆是一款高性能、高可靠性的电力传输解决方案,适用于各种工业环境中的电力需求。其独特的材料特性和机械性能使其在市场上具备较强的竞争力。推荐用于需要稳定供电和高度可靠性的工业应用中。
    综上所述,我们强烈推荐使用6XV1830-8AH10电缆,尤其是在对环境适应性和机械强度有较高要求的应用场景中。

6XV18308AH10参数

参数
20 → 1000m
包装方式 盒装

6XV18308AH10厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6XV18308AH10数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 多芯线缆 SIEMENS/西门子 6XV18308AH10 6XV18308AH10数据手册

6XV18308AH10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.338 ¥ 77.7855
25+ $ 8.7372 ¥ 72.7809
50+ $ 8.6724 ¥ 72.2411
100+ $ 8.6076 ¥ 71.7013
250+ $ 7.98 ¥ 66.4734
500+ $ 7.728 ¥ 64.3742
1000+ $ 7.476 ¥ 62.2751
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
