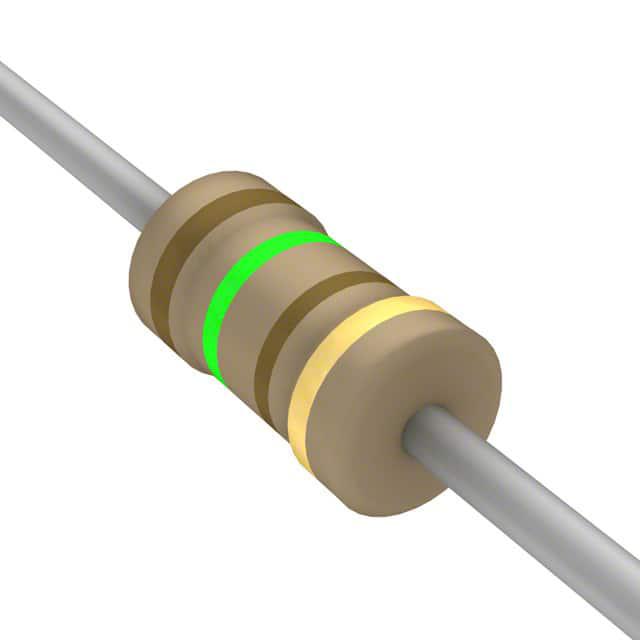

CF18JT150R

产品分类: 通孔电阻
产品描述: 150Ω ±5% 125mW -400ppm/℃~0ppm/℃ 通孔安装 3.3mm(长度)
供应商型号: 708-CF18JT150R
供应商: Mouser
标准整包数: 1
STACKPOLE ELECTRONICS 通孔电阻 CF18JT150R

CF18JT150R概述

    CF / CFM 系列碳膜电阻产品技术手册

    产品简介


    CF / CFM系列碳膜电阻是适用于商业和工业应用的一般用途电阻器。这些电阻器采用了阻燃涂层,且火焰保护型(CFF)版本也可用。同时,CFM(迷你版)是当尺寸受限时的理想选择。CF / CFM系列电阻器的特点在于其广泛的规格选项,支持多种电气特性和工作环境条件,可以满足各种应用需求。

    技术参数


    - 电学参数:
    - 额定功率范围:0.125W至1W。
    - 阻值范围:1Ω至1MΩ。
    - 最大工作电压:根据阻值不同,最大工作电压为10V至1000V不等。
    - 耐压值:1000V。
    - 电流噪声:≤ ±0.25%至±0.5%不等。
    - 机械参数:
    - 尺寸范围:体长从3.30mm至15.00mm,直径从1.70mm至5.00mm。
    - 引线长度:3.30mm至15.00mm,直径0.40mm至0.80mm。

    - 温度特性:
    - 工作温度范围:-55℃至+155℃。
    - 温度系数:阻值小于10Ω时,温度系数为±400ppm/℃;其他阻值范围内温度系数在0至-1500ppm/℃之间。

    产品特点和优势


    1. 通用性强: 广泛应用于各种商业和工业环境。
    2. 安全性能高: 采用阻燃涂层,提高使用安全性。
    3. 可选小尺寸: CFM迷你版本特别适合空间受限的应用。
    4. 高可靠性: 在-55℃至+155℃的宽温范围内仍能保持稳定性能。
    5. 环境友好: 罗氏合规,无铅无卤素。

    应用案例和使用建议


    - 应用案例: 适用于电路板设计、电源供应器、仪器仪表等应用场合。
    - 使用建议:
    - 确保引线焊接质量,避免短路风险。
    - 在高电流或高频条件下,适当考虑电阻的温度上升。
    - 若需要长时间工作,需考虑降额使用以延长寿命。

    兼容性和支持


    - 兼容性: 与标准PCB制程兼容,易于集成到现有系统中。
    - 厂商支持: 提供全面的技术文档和售后支持,确保客户顺利应用。

    常见问题与解决方案


    - Q: 如何确保焊接质量?
    - A: 使用推荐的焊锡温度曲线进行焊接,如表中所示。

    - Q: 如何判断电阻的温度稳定性?
    - A: 查阅温度特性曲线,根据具体阻值选择合适的使用条件。

    - Q: 如何应对脉冲负载?
    - A: 遵循表中提供的脉冲限制电压、电流或功率公式计算限制值,并保证在规定的环境下使用。

    总结和推荐


    综上所述,CF / CFM系列碳膜电阻具备优良的电气和机械特性,广泛适用于各种应用场景。其罗氏合规、无铅无卤素的特点使其在现代电子设备中具有较高的竞争力。强烈推荐此系列电阻器用于各类商业和工业应用,特别是在需要较高可靠性和安全性的环境中。

CF18JT150R参数

参数
电阻值 150Ω
精度 ±5%
额定功率 125mW
温度系数 -400ppm/℃~0ppm/℃
长*宽*高 3.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

CF18JT150R厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

CF18JT150R数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 通孔电阻 STACKPOLE ELECTRONICS CF18JT150R CF18JT150R数据手册

CF18JT150R封装设计

查看详情并下载
Symbol
Footprint
3D Model
