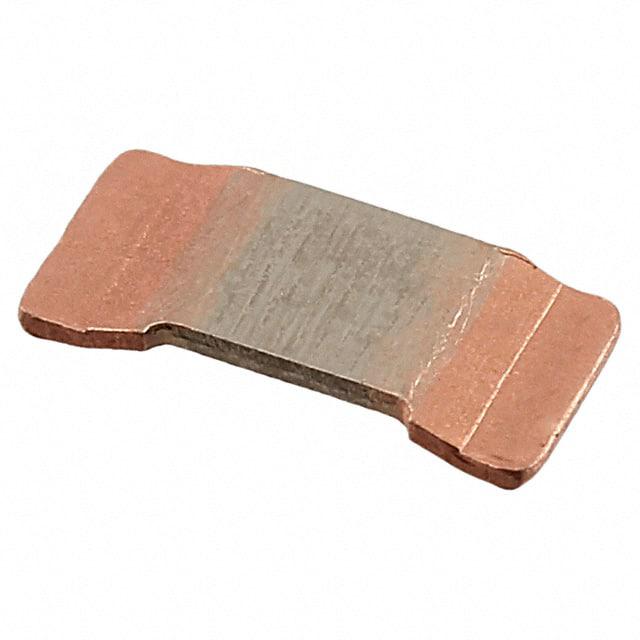

HCS2512FTL500

产品分类: 贴片电阻
产品描述: 500μΩ ±1% 3W ±115ppm/℃ 2512 贴片安装 6.5mm*3.25mm*1.32mm
供应商型号: 708-HCS2512FTL500
供应商: Mouser
标准整包数: 1
STACKPOLE ELECTRONICS 贴片电阻 HCS2512FTL500

HCS2512FTL500概述

    HCS 系列高电流分流电阻器

    产品简介


    HCS系列高电流分流电阻器是由Stackpole Electronics, Inc.设计和制造的一种高性能电阻器。该系列产品主要用于电力模块、频率转换器等应用中的电流传感和管理。HCS系列具有出色的电流承载能力,高达224安培(在5930尺寸下),且功率等级最高可达10瓦。此外,这些电阻器还具备优良的长期稳定性和广泛的阻值范围(0.2毫欧至5毫欧),适用于各种高要求的应用场景。

    技术参数


    HCS系列高电流分流电阻器的主要技术参数如下:
    - 阻值范围:0.2毫欧至5毫欧
    - 功率等级:最高可达10瓦
    - 电流承载能力:最高可达224安培(在5930尺寸下)
    - 温度系数:±300 ppm/ºC 至 ±50 ppm/ºC
    - 电气规格:1% 和 5% 的精度
    - 热稳定性:-55°C 至 170°C 的工作温度范围
    - 包装形式:卷带包装(10"、13"和7")

    产品特点和优势


    - 高电流承载能力:HCS系列电阻器能够承受高达224安培的电流,适合高电流应用环境。
    - 高可靠性:通过AEC-Q200认证,确保在汽车发动机控制和其他高可靠性需求领域的稳定运行。
    - 宽泛的阻值范围:从0.2毫欧到5毫欧,满足不同应用的需求。
    - 良好的热稳定性:能够在-55°C到170°C的工作温度范围内保持稳定表现。
    - 环保材料:符合RoHS标准,无卤素,适用于环保要求较高的应用场合。

    应用案例和使用建议


    - 电力模块和频率转换器:HCS系列电阻器广泛应用于电力模块和频率转换器中,用于监测和管理高电流。
    - 汽车应用:适用于汽车发动机控制和电源管理系统,提供可靠的电流传感。
    - 电源管理:在各种电源管理系统中,HCS系列电阻器可以有效地测量和管理高电流,保证系统的稳定运行。
    使用建议:
    - 在使用过程中,注意散热设计,以防止因过热导致的损坏。
    - 遵循制造商提供的焊接建议,确保焊接过程中的可靠性和电气连接的质量。

    兼容性和支持


    - 兼容性:HCS系列电阻器兼容各类焊锡工艺,既适用于回流焊也适用于波峰焊。
    - 支持:制造商提供了详细的文档和技术支持,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    - Q:如何处理焊接过程中的短路问题?
    - A:确保焊点均匀分布,避免焊料过多导致短路。遵循制造商推荐的焊接曲线,确保焊接质量和可靠性。

    - Q:长时间使用后,电阻值发生漂移怎么办?
    - A:检查环境温度和电流承载情况,确保不超过产品规格限制。如果需要,更换新的电阻器以维持系统正常运行。

    总结和推荐


    HCS系列高电流分流电阻器是一款高性能的产品,以其出色的电流承载能力、稳定的温度特性和广泛的应用范围而受到青睐。这些电阻器特别适合于电力模块、频率转换器以及汽车应用等领域,是这些应用的理想选择。考虑到其优异的技术参数和环保特性,强烈推荐使用HCS系列电阻器。

HCS2512FTL500参数

参数
电阻值 500μΩ
精度 ±1%
额定功率 3W
温度系数 ±115ppm/℃
长*宽*高 6.5mm*3.25mm*1.32mm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCS2512FTL500厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

HCS2512FTL500数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS HCS2512FTL500 HCS2512FTL500数据手册

HCS2512FTL500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.357 ¥ 11.4667
10+ $ 0.8786 ¥ 7.4242
50+ $ 0.7018 ¥ 5.9302
100+ $ 0.5962 ¥ 5.0379
500+ $ 0.5324 ¥ 4.4991
1000+ $ 0.4925 ¥ 4.1615
2000+ $ 0.4633 ¥ 3.9151
4000+ $ 0.4232 ¥ 3.5756
8000+ $ 0.4095 ¥ 3.4603
库存: 1728
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.46
直接购买
加入购物车
