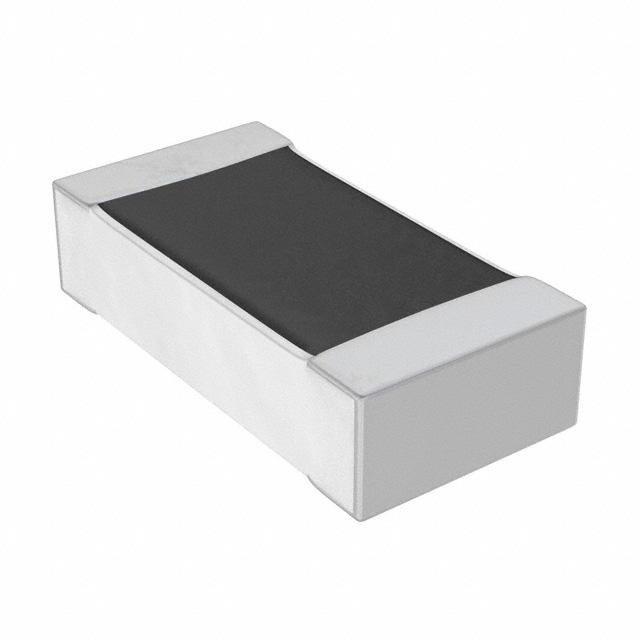

RMCF0603FT634R

产品分类: 贴片电阻
产品描述: 634Ω ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: NA-RMCF0603FT634R
供应商: 海外现货
标准整包数: 5000
STACKPOLE ELECTRONICS 贴片电阻 RMCF0603FT634R

RMCF0603FT634R概述


    产品简介


    产品类型:
    本系列包括RMCF和RMCP两种型号的厚膜标准功率和高功率芯片电阻。其中RMCF系列适用于标准功率应用,而RMCP系列则专为高功率应用设计。
    主要功能:
    - RMCF系列提供标准功率等级,适合多种应用场景。
    - RMCP系列具备高功率能力,能够承受更高的电流负载。
    - 标准镍屏障端子。
    - 功率降额从70°C时的100%到+155°C时为零。
    - 符合AEC-Q200标准(除RMCP0201外)。
    - 符合RoHS标准,无卤素材料。
    应用领域:
    广泛应用于汽车电子、工业控制、通信设备、消费电子等多个领域。

    技术参数


    电气规格:
    | 型号 | 功率等级 (W) @ 70°C | 最大工作电压 (V) | 额定电流 (A) | 电阻范围 (Ω)及容差 |

    | RMCF0402 | 0.063 | 100 | 1 | 0.1 - 9.76 Ω, 1 - 9.76 Ω |
    | RMCF0201 | 0.05 | 50 | 0.5 | 0.1 - 0.976 Ω, 1 - 9.76 Ω |
    | RMCF1210 | 0.33 (0.5W for ohmic values ≤ 1KΩ) | 400 | 2 | 1 - 9.76 Ω, 10 - 10M Ω |
    机械规格:
    | 型号 | 长度 (mm) | 宽度 (mm) | 高度 (mm) |

    | RMCF0402 | 1.02 | 0.50 | 0.30 |
    | RMCF0603 | 1.88 | 0.94 | 0.46 |
    | RMCF1210 | 3.93 | 1.96 | 0.50 |

    产品特点和优势


    独特功能和优势:
    - RMCP系列具备更高的功率处理能力,适用于需要更大电流的应用场景。
    - RMCF系列提供标准功率等级,适用范围更广。
    - 符合RoHS标准和无卤素材料,环保合规。
    - 镍屏障端子标准,提高使用寿命。
    - 温度系数较低,能够在较宽的温度范围内保持稳定的性能。
    - 支持高可靠性应用,如汽车电子等领域。

    应用案例和使用建议


    应用案例:
    - 汽车电子控制系统:用于稳定电源管理和信号传输。
    - 工业自动化设备:用于电机控制和电源管理。
    - 通信基础设施:用于电源转换和分配。
    使用建议:
    - 在高温环境下使用时,应注意功率降额以避免过热损坏。
    - 对于高功率应用,优先选择RMCP系列,确保满足所需的电流承载能力。
    - 确保正确安装和布线,以提高电路的整体可靠性和稳定性。

    兼容性和支持


    兼容性:
    - 本系列产品可与多种标准尺寸的其他电子元器件兼容,易于集成到现有系统中。
    - 符合国际通用的SMD封装标准。
    支持:
    - 提供详尽的技术文档和设计指南,帮助用户快速上手。
    - 厂商提供良好的售后服务和技术支持,保障客户的长期利益。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 温度过高导致产品损坏。
    - 解决方案: 检查系统散热设计,确保环境温度在允许范围内。
    - 问题: 功率降额曲线理解困难。
    - 解决方案: 参考手册中的功率降额曲线图,合理设计电路。
    - 问题: 端子接触不良。
    - 解决方案: 确认焊接质量,必要时进行二次焊接。

    总结和推荐


    综合评估:
    - RMCF和RMCP系列电阻在设计和制造上都体现了高品质标准。
    - 标准功率和高功率的设计分别适用于不同的应用场景。
    - 绿色环保,符合RoHS标准,是现代电子设备的理想选择。
    推荐使用:
    - 推荐给对产品性能和可靠性有较高要求的应用领域,尤其是工业控制和汽车电子领域。

RMCF0603FT634R参数

参数
电阻值 634Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RMCF0603FT634R厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RMCF0603FT634R数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RMCF0603FT634R RMCF0603FT634R数据手册

RMCF0603FT634R封装设计

查看详情并下载
Symbol
Footprint
3D Model
