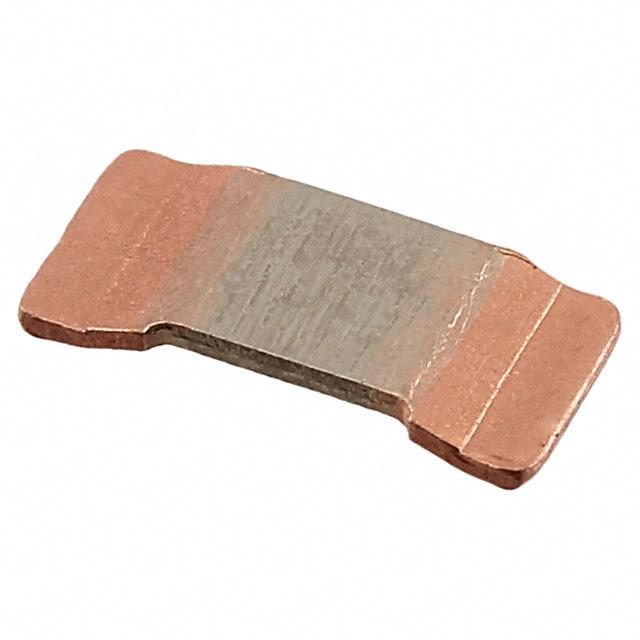

HCS1206FTL500

产品分类: 贴片电阻
产品描述: 500μΩ ±1% 2W ±200ppm/℃ 1206 贴片安装 3.2mm*1.65mm*1.05mm
供应商型号: HCS1206FTL500TR-ND
供应商: Digi-Key
标准整包数: 1
STACKPOLE ELECTRONICS 贴片电阻 HCS1206FTL500

HCS1206FTL500概述

    HCS Series High Current Shunt Resistor

    产品简介


    HCS系列高电流分流电阻是专为需要高精度和稳定性的电力应用而设计的电子元器件。它可用于多种功率等级(如5W, 3W, 2W, 6W, 10W等),并提供从0.2mΩ到5mΩ的不同阻值选择。该产品具有出色的长期稳定性,符合AEC-Q200标准,并且是无铅和RoHS合规的产品。HCS系列高电流分流电阻广泛应用于电力模块、频率转换器、汽车发动机控制和电源管理等领域。

    技术参数


    - 功率等级:最大可达10W
    - 电阻范围:0.2mΩ至5mΩ
    - 额定电流:最高可处理224A(在5930型号中)
    - 温度系数(TCR):根据不同的电阻值和功率等级,TCR范围在±200 ppm/℃至±50 ppm/℃之间
    - 热稳定性测试:短时过载测试、高温老化测试、快速温变测试、湿度耐受性测试等
    - 环境条件:工作温度范围为-55°C至170°C,存储温度范围为22°C至28°C,相对湿度为40%至75%

    产品特点和优势


    HCS系列高电流分流电阻具有以下独特优势:
    - 高精度:提供±1%和±5%两种精度选项,适用于精密电流测量
    - 高电流承载能力:例如5930型号可承载高达224A的电流
    - 优良的稳定性:长期稳定性和短期过载能力强
    - 兼容标准:通过AEC-Q200认证,适用于汽车级应用
    - 环保:无铅和RoHS合规,适用于各种环境要求严格的场合

    应用案例和使用建议


    HCS系列高电流分流电阻广泛应用于电力模块、频率转换器、电流传感器以及汽车发动机控制等场景。在实际应用中,为了确保最佳性能和稳定性,建议采取以下措施:
    - 在大电流应用中确保良好的散热,避免过热
    - 遵循推荐的焊接工艺,确保焊接质量和可靠性
    - 根据实际需求选择合适的电阻值和功率等级

    兼容性和支持


    HCS系列高电流分流电阻采用SMD贴片封装,适合现代电子产品的小型化需求。该产品支持无铅和有铅焊接工艺,与大多数现代电子制造设备兼容。制造商提供了详尽的技术支持和售后服务,包括产品选型指导、焊接指南和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现气泡 | 确保焊点清洁,遵循正确的焊接温度曲线 |
    | 使用中发现电阻值漂移 | 检查工作环境是否满足规定的温度和湿度要求 |
    | 产品安装后表面温度过高 | 检查电路板设计,确保良好的散热 |

    总结和推荐


    综上所述,HCS系列高电流分流电阻是一款高精度、高稳定性的电子元器件,非常适合于各种高电流应用场景。其卓越的性能和广泛的适用范围使其成为电力模块、频率转换器及汽车电子系统的理想选择。我们强烈推荐使用此产品,尤其是在需要高精度电流测量和高电流承载能力的应用中。

HCS1206FTL500参数

参数
电阻值 500μΩ
精度 ±1%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 3.2mm*1.65mm*1.05mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCS1206FTL500厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。
