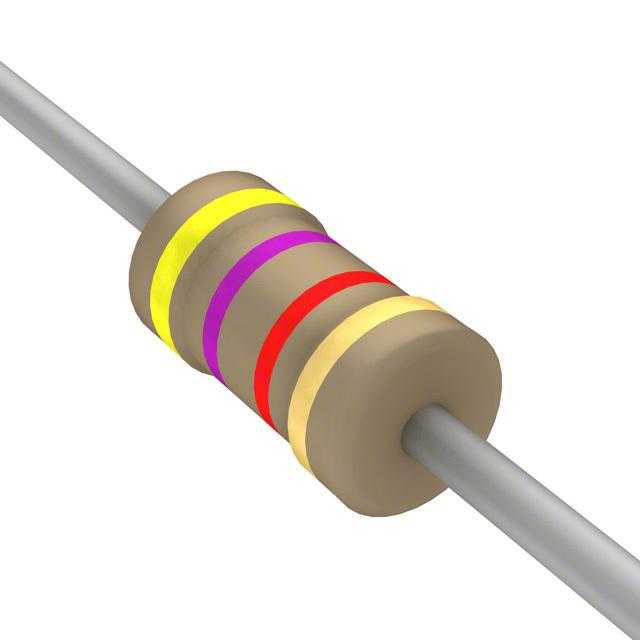

CF18JT4K70

产品分类: 通孔电阻
产品描述: 4.7KΩ ±5% 125mW -400ppm/℃~0ppm/℃ 通孔安装 3.3mm(长度)
供应商型号: 708-CF18JT4K70
供应商: Mouser
标准整包数: 1
STACKPOLE ELECTRONICS 通孔电阻 CF18JT4K70

CF18JT4K70概述

    # Carbon Film Resistor CF/CFM Series

    产品简介


    CF/CFM系列碳膜电阻是通用型电阻,适用于商业和工业应用。这些电阻器采用阻燃涂层标准,火焰防护版本为CFF。此外,特定尺寸的产品可选Panasert装配,适合自动序列化/插入式装配。CFM(小型)是尺寸受限应用的理想选择。剪切和成型产品也可根据需要提供。其标准引线为铜镀钢,且完全镀锡。此外,100%铜镀引线亦可选用,完全镀锡。这些产品符合RoHS标准,无铅、无卤素。

    技术参数


    电气规格
    - 型号代码:CF18、CF14、CF12、CF1、CF2、CFM14、CFM12、CFM1
    - 阻值范围(Ω):1 - 1M、1 - 22M
    - 公差(%):2%、5%
    - 额定功率(W):0.125 - 2W(具体根据型号)
    - 最大工作电压(V):10 - 1000V
    - 温度系数(ppm/ºC):
    - 小于10Ω:±400
    - 10Ω到9.99KΩ:0 ~ -400
    - 10KΩ到99KΩ:0 ~ -500
    - 100KΩ到999KΩ:0 ~ -850
    - 1MΩ以上:0 ~ -1500
    机械规格
    - 体长(英寸):0.130 ± 0.012、0.236 ± 0.012 等
    - 直径(英寸):0.067 ± 0.012、0.091 ± 0.012 等
    - 引线长度(英寸):0.016 ± 0.003、0.022 ± 0.003 等
    - 引线直径(英寸):0.018 ± 0.003、0.022 ± 0.003 等

    产品特点和优势


    CF/CFM系列碳膜电阻的主要优势如下:
    - 适用于商业和工业用途的通用型电阻。
    - 阻燃涂层标准增加了安全性。
    - 提供火焰防护版本CFF,增强可靠性。
    - 支持Panasert装配,提高了自动化生产效率。
    - CFM型号适合空间受限的应用。
    - 剪切和成型选项增加了灵活性。
    - 全面兼容RoHS标准,环保无害。

    应用案例和使用建议


    这些电阻器广泛应用于各种电子设备中,如电源供应器、电路板、医疗设备等。针对不同应用场景,建议在选择电阻器时根据具体要求考虑阻值范围、额定功率和温度系数等因素。
    - 电源供应器:选用高功率和宽温度范围的电阻器。
    - 电路板:选用小型化和多用途的CFM型号。
    - 医疗设备:确保电阻器具有高精度和稳定性。
    建议根据实际应用需求选择合适的型号,避免过载和超温情况的发生。

    兼容性和支持


    CF/CFM系列碳膜电阻支持多种封装形式,如散装(Bulk)、带状(Tape & Reel)等。制造商Stackpole Electronics提供良好的技术支持和维护服务,以确保客户能够顺利使用产品并获得及时的帮助。

    常见问题与解决方案


    1. Q: 如何判断电阻器是否合适?
    - A: 根据实际应用场景选择合适的阻值、功率和温度系数。参阅技术手册中的电气规格和机械规格。
    2. Q: 使用过程中出现过热怎么办?
    - A: 检查电阻器的工作电压是否超出最大工作电压范围,并适当调整负载电流。如果需要长时间高功率工作,请参考“脉冲限值”曲线调整功率等级。
    3. Q: 如何焊接?
    - A: 参照制造商提供的焊接参数进行操作,确保焊接温度和时间适宜。

    总结和推荐


    CF/CFM系列碳膜电阻凭借其广泛应用的特性、可靠的性能和多种规格选择,在电子行业中占据了一席之地。无论是商业还是工业应用,这款产品都表现出色。特别是CFM型号的小型化设计和高兼容性使其在紧凑空间内也能发挥出色性能。因此,强烈推荐使用CF/CFM系列碳膜电阻。
    如果您有任何进一步的技术疑问或需要更多信息,请联系Stackpole Electronics的技术支持团队。

CF18JT4K70参数

参数
电阻值 4.7KΩ
精度 ±5%
额定功率 125mW
温度系数 -400ppm/℃~0ppm/℃
长*宽*高 3.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

CF18JT4K70厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

CF18JT4K70数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 通孔电阻 STACKPOLE ELECTRONICS CF18JT4K70 CF18JT4K70数据手册

CF18JT4K70封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.023 ¥ 0.1944
100+ $ 0.0161 ¥ 0.136
500+ $ 0.0138 ¥ 0.1166
1000+ $ 0.0115 ¥ 0.0972
5000+ $ 0.0066 ¥ 0.0558
10000+ $ 0.0055 ¥ 0.0465
25000+ $ 0.0043 ¥ 0.0365
库存: 97686
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
